Сириус-АВР

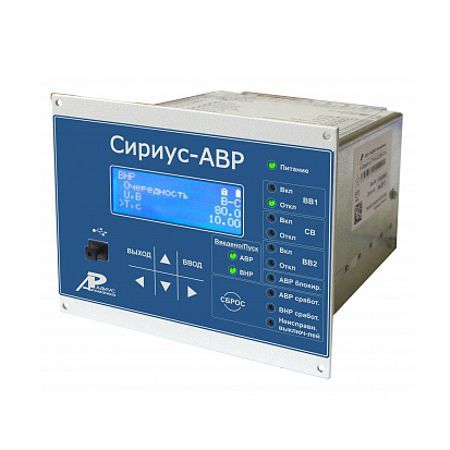

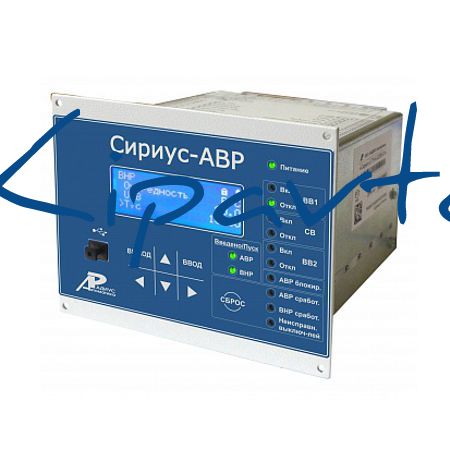

Сириус-АВР Реле автоматического ввода резерва Новое микропроцессорное устройство автоматики присоединений напряжением 0,4 и 6–35 кВ Сириус-АВР предназначено для АВР – автоматического ввода резервного источника питания в случае пропадания напряжения на одном из питающих вводов путем включения секционного выключателя, а также ВНР – восстановления схемы нормального режима после восстановления питания на отключенном вводе. К устройству подводятся две системы трехфазных напряжений двух вводов. Основные функции: — Устройство управляет тремя выключателями – двумя вводными и секционным. При пропадании напряжения на одном из вводов устройство отключает соответствующий вводной выключатель и включает секционный, подключая потребителей энергии к исправному вводу. — При восстановлении напряжения на ранее отключенном вводе предусмотрено два режима ВНР – сначала отключается секционный выключатель и потом включается вводной, или наоборот – сначала включается вводной (под уставку – с проверкой синхронизма), и лишь затем отключается секционный, что обеспечивает бесперебойность энергоснабжения потребителей. — Кроме этого устройство контролирует исправность всех трех выключателей, включая исполнение ими поданных на них команд, а также выявляет случаи несанкционированных переключений, включая командные, при выявлении которых функция ВНР блокируется. Ключевые особенности: — С помощью уставки устройство настраивается либо на сеть 0,4 кВ, либо – 6–35 кВ. В этом случае для принятия решений используются линейные напряжения 100 В, поступающие от двух ТН. — Имеется блокировка АВР и ВНР для сетей 6–35 кВ в случае превышения напряжения 3U0 уставки. — Предусмотрен дискретный вход ускорения АВР, когда АВР будет срабатывать при снижении на одной из групп входных напряжений ниже уставки без выдержки времени (от защит трансф-ра). — Устройство имеет развитые сервисные возможности – архив срабатываний, событий и осциллограмм, клавиатуру и дисплей, наравне с остальными терминалами серии «Сириус-2». — Для связи с компьютером или с системой АСУТП устройство имеет порт USB на передней панели и порт RS485 с протоколом Modbus RTU – на задней. — Устройство может работать как при питании от постоянного, так и переменного или выпрямленного оперативного тока, в том числе и по дискретным входам. — Габаритные размеры устройства – 162*132*175 мм, масса не превышает 3 кг. Технические характеристики устройства Сириус-АВР Характеристика Значение Число аналоговых входов по напряжению 6 Число дискретных входов 11 Число дискретных выходных сигналов 10 Габаритные размеры (ВхШхГ), мм 162х132х175 Масса, кг, не более 3 Исполнение Реле автоматического ввода резерва Сириус-АВР доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов: Реле автоматического ввода резерва Сириус-АВР-nnnB-Х, где Сириус-АВР — фирменное название устройства; nnnB – исполнение устройства по напряжению оперативного тока: 110В – для напряжения питания 110 В постоянного тока; 220В — напряжение питания 220 В постоянного или переменного тока. Х – исполнение устройства по цвету светодиодов индикации положения выключателей: М – «включен» — зеленый, «отключен» — красный; Р – «включен» — красный, «отключен» — зеленый; Пример записи обозначения устройства Сириус-АВР с напряжением оперативного питания 220В и с цветовой индикацией положения выключателей «Вкл.» — красный при заказе: Реле автоматического ввода резерва Сириус-АВР-220В-Р
