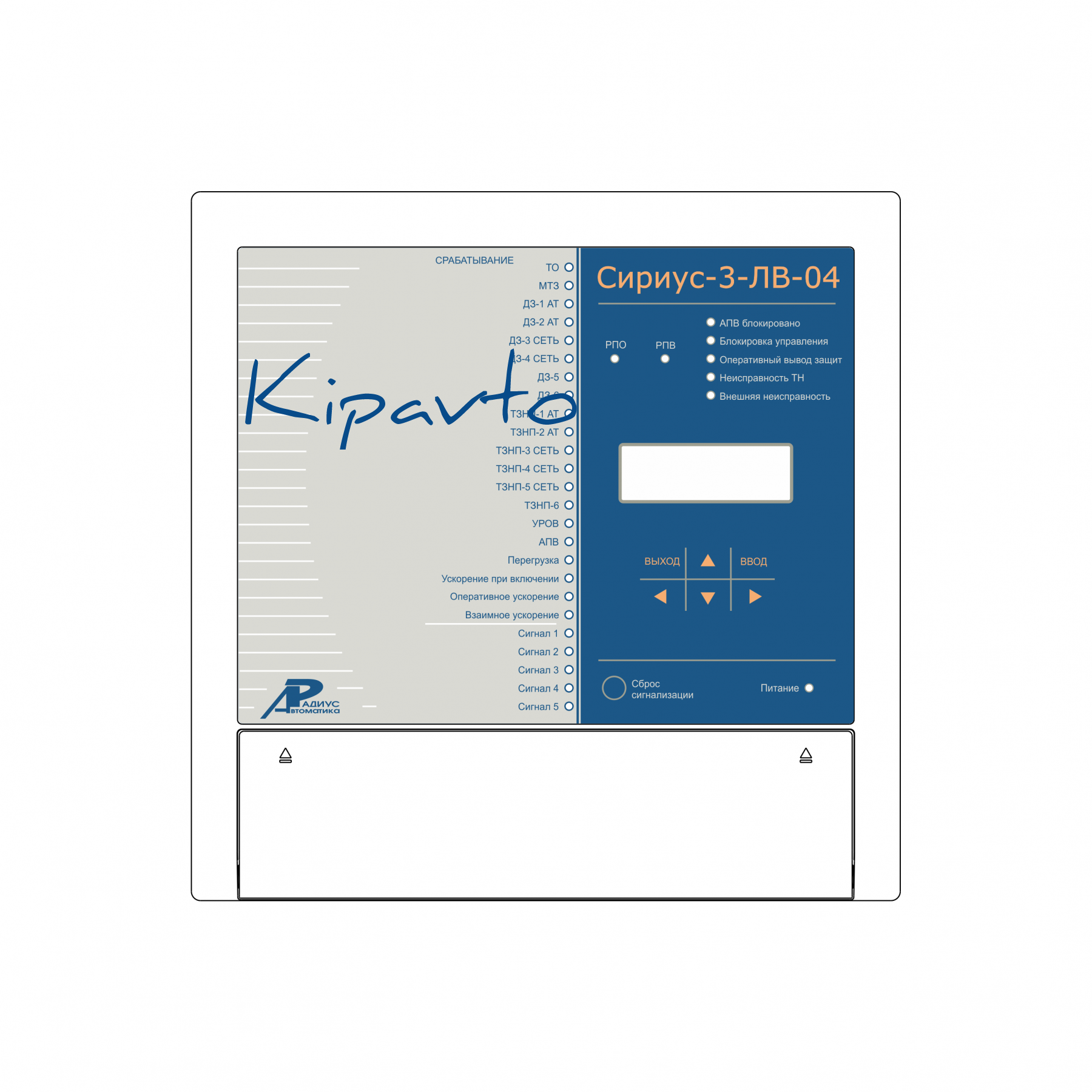

Сириус-3-ЛВ-04

Сириус-3-ЛВ-04 Устройство микропроцессорной защиты Устройство микропроцессорной защиты Сириус-3-ЛВ-04 предназначено для защиты трансформаторов и автотрансформаторов с напряжением ВН до 220 кВ, а также управления, автоматики и сигнализации высоковольтного выключателя с трехфазным управлением (АУВ, АПВ и УРОВ). Содержит комплект ступенчатых защит (КСЗ) относительной селективности. Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid». Функции защиты, выполняемые устройством Сириус-3-ЛВ-04: — Шестиступенчатая дистанционная защита (ДЗ-1 ФФ АТ, ДЗ-2 АТ, ДЗ-3 СЕТЬ, ДЗ-4 СЕТЬ, ДЗ-5, ДЗ-6) от междуфазных коротких замыканий стороны ВН или СН с независимой выдержкой времени. Измерительные органы (ИО) сопротивления ступеней ДЗ в комплексной плоскости имеют полигональные характеристики срабатывания. Характеристики второй, третьей, четвертой, пятой и шестой ступеней имеют регулируемый вырез для отстройки от срабатывания в нагрузочном режиме. Ступени ДЗ-1 ФФ АТ и ДЗ-2 АТ имеют строгую направленность в АТ. Ступени ДЗ-3 СЕТЬ, ДЗ-4 СЕТЬ имеют строгую направленность в сеть. Ступени ДЗ-5 и ДЗ-6 имеют произвольную направленность. Контролируются сопротивления трех петель междуфазных КЗ (АВ, ВС и СА). Предусматривается пуск ступеней ДЗ от блокировки при качаниях (БК). При КЗ БК вводит в действие защиту на время, достаточное для срабатывания, и, если срабатывание за-щиты не произошло, блокирует ее. ПО БК реагируют на величины приращений токов пря-мой и обратной последовательности. Для предотвращения ложного действия ступеней ДЗ предусмотрена блокировка при неисправностях в цепях переменного напряжения (БНН). — Одноступенчатая дистанционная защита от КЗ на землю с независимой выдержкой времени (ДЗ-1 ФЗ АТ). ИО сопротивления ступени в комплексной плоскости имеет полигональную характеристику срабатывания. Ступень ДЗ-1 ФЗ АТ имеет строгую направленность в АТ. Контролируются сопротивления трех петель КЗ на землю (А0, В0 и С0). Пуск ступени производится только при появлении тока нулевой последовательности. Это обеспечивает срабатывание только при КЗ на землю и предотвращает ложное срабатывание при появлении качаний на защищаемой линии. Предусматривается контроль ступени от БНН. — Шестиступенчатая направленная токовая защита нулевой последовательности от КЗ на землю с независимой выдержкой времени (ТЗНП-1 АТ, ТЗНП-2 АТ, ТЗНП-3 СЕТЬ, ТЗНП-4 СЕТЬ, ТЗНП-5 СЕТЬ и ТЗНП-6). БПВА.656122.135 РЭ Стр. 9 Ступени ТЗНП-1 АТ и ТЗНП-2 АТ имеют строгую направленность в АТ. Ступени ТЗНП-3 СЕТЬ, ТЗНП-4 СЕТЬ, ТЗНП-5 СЕТЬ имеют строгую направленность в сеть. Ступень ТЗНП-6 имеет произвольную направленность. Предусмотрена блокировка по содержанию второй гармоники в токе нулевой последовательности, для защиты от ложных срабатываний при броске тока намагничивания (БНТ) силового трансформатора. Для направленных ступеней ТЗНП предусмотрена возможность автоматического перевода в ненаправленный режим, либо вывод из действия данных ступеней при выявлении неисправностей в цепях переменного напряжения (срабатывание БНН). — Двухступенчатая ненаправленная максимальная токовая защита от междуфазных коротких замыканий стороны ВН или СН (ТО, МТЗ). Предусматривается действие МТЗ в качестве аварийных ступеней, которые вводятся при неисправностях в цепях напряжения. Ступень МТЗ может выполняться с пуском по сигналу от пускового органа по напряжению (ПОН) или без ПОН — Автоматический ввод ускорения одной из ступеней ДЗ и ТЗНП при включении выключателя. Предусматривается два режима ускорения при включении: — ускорение при опробовании АТ (контролируется отсутствие питания АТ со смежных сторон); — ускорение при опробовании шин (контролируется наличие питания со смежной стороны АТ и дополнительно отсутствие напряжения на шинах). При ускорении при опробовании АТ может ускоряться одна из ступеней ДЗ и ТЗНП, направленных в защищаемый АТ. При ускорении при опробовании шин может ускоряться одна из ступеней ДЗ и ТЗНП, направленных во внешнюю сеть. — Оперативное ускорение одной из ступеней ДЗ и ТЗНП при наличии сигналов на соответствующих дискретных входах. Предусматривается два режима оперативного ускорения: — оперативное ускорение при выводе ДЗТ (ускоряется одна из ступеней ДЗ и ТЗНП, направленных в защищаемый АТ); — оперативное ускорение при выводе ДЗШ (ускоряется одна из ступеней ДЗ и ТЗНП, направленных во внешнюю сеть). — Взаимное ускорение направленных в сторону защищаемого АТ ступеней ДЗ или ТЗНП, установленных на сторонах ВН и СН. — Входы отключения от газовой защиты трансформатора и РПН с возможностью перевода действия на сигнал с помощью дискретного входа. — Трехступенчатая защита от перегрузки по току трех фаз с независимой выдержкой времени. Предусматривается действие ступеней защиты на сигнал, на отключение или на отдельное выходное реле. Каждая ступень может быть выполнена ненаправленной, либо направленной в АТ или во внешнюю сеть с помощью ОНМ прямой последовательности. — Выдача сигнала пуска системы охлаждения при повышении тока нагрузки выше допустимого. — Выдача сигнала блокировки РПН при повышении тока нагрузки выше допустимого. Функции автоматики, выполняемые устройством Сириус-3-ЛВ-04: — Автоматика управления выключателем (АУВ) с трехфазным или пофазным приводом, с двумя электромагнитами отключения. В состав АУВ входят следующие функции: — операции отключения и включения выключателя по внешним командам. Защита от многократного включения выключателя; — контроль целостности цепей электромагнитов управления (ЭМУ); — контроль состояния выключателя по ряду входных дискретных сигналов; — защита электромагнитов управления от длительного протекания тока с действием на отдельные выходные реле; — защита от непереключения фаз (ЗНФ) и неполнофазного режима (ЗНФР) с действием на реле отключения выключателя и на пуск УРОВ соответственно. Защита применяется при использовании выключателя с пофазным приводом; — двухступенчатая защита от снижения давления элегаза (воздуха) в выключателе. Срабатывает при появлении на соответствующих дискретных входах сигнала о снижении давления. Действует на сигнал и на ускоренное срабатывание схемы УРОВ при попытке отключения от одной из защит. — Трехфазное автоматическое повторное включение выключателя (однократное АПВ от цепей несоответствия с возможностью контроля наличия или отсутствия напряжения на стороне НН, наличия или отсутствия напряжения на шинах, с контролем синхронизма). — Логика устройства резервирования при отказе выключателя (УРОВ). Функция УРОВ выполнена на основе индивидуального принципа, что подразумевает наличие независимой логики УРОВ на каждом присоединении. В случае необходимости, имеется возможность использования в централизованной схеме УРОВ. Возможны следующие варианты работы схемы УРОВ: – с автоматической проверкой исправности выключателя (с контролем по току и предварительной выработкой команды отключения резервируемого выключателя); – с дублированным пуском от защит с использованием реле положения «Включено» выключателя (с контролем по току и контролем посылки отключающего импульса на отключение выключателя от защит). — Блокировка при неисправностях в цепях напряжения (БНН), основанная на сравнении напряжений двух вторичных обмоток ТН, собранных по схеме «звезда» и «разомкнутый треугольник». Блокировка действует на логику работы защит и на сигнализацию. Дополнительные сервисные функции: — Аварийный осциллограф аналоговых и дискретных сигналов с возможностью гибкой настройки условий пуска, длины и количества осциллограмм. — Регистратор событий. — Технический учет активной и реактивной электроэнергии. — Регистрация и отображение большинства электрических параметров системы. — Возможность встраивания устройства в систему единого точного времени под-станции или станции. Все внутренние регистрируемые события устройства сопровождаются меткой времени с точностью до 1 мс. — Четыре набора уставок с возможностью выбора текущего с помощью дискретных входов. — Программируемые реле с возможностью подключения к одной из выбранных точек функциональной схемы. — Программируемые светодиоды на лицевой панели с возможностью подключения к одной из выбранных точек функциональной схемы, задания цвета и режима работы. — Входы с программируемой функцией, задаваемой потребителем (ранжируемые входы), предназначенные для расширения функциональности устройства. 1.1.9.10 Возможность работы реле сигнализации «Сигнал» в непрерывном или импульсном режиме работы. — Наличие трех независимых интерфейсов связи для встраивания в АСУ ТП. Устройство обеспечивает следующие эксплуатационные возможности: — выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ; — задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.); — ввод и хранение уставок защит и автоматики; — контроль и индикацию положения выключателя, а также контроль исправности его цепей управления; — индикацию положения выключателя; — контроль и индикацию неисправностей во вторичных цепях ТН; — передачу параметров аварии, ввод и изменение уставок по линии связи; — непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы; — блокировку всех выходов при неисправности устройства для исключения ложных срабатываний; — возможность подключения по цепям тока к ТТ с номинальным вторичным током 1 А и 5 А; — получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации; — гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности; — высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения. Устройство не срабатывает ложно и не повреждается: — при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением; — при подаче напряжения оперативного постоянного тока обратной полярности; — при замыкании на землю цепей оперативного тока. Технические характеристики устройства Сириус-3-ЛВ-04 Характеристика Значение Число аналоговых входов по току 3 Число аналоговых входов по напряжению 6 Число дискретных входов 50 Число дискретных выходных сигналов (групп контактов) 24 (45) Габаритные размеры (ВхШхГ), мм 310х310х245 Масса, кг, не более 12 Общие технические характеристики платформы Сириус-3 Характеристика Значение Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А Степень защиты по ГОСТ 14254 (МЭК 70-1, EN 60529), обеспечиваемая корпусом IP52 со стороны лицевой панели IP20 по остальным элементам Рабочее значение относительной влажности воздуха, % 98 Предельные рабочие значения температуры окружающего воздуха, °С от минус 40 до плюс 55 Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 20 Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению. Исполнения Устройство Сириус-3-ЛВ-04 доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов: Устройство Сириус-3-ЛВ-04-nn-ss, где Сириус-3-ЛВ-04 — фирменное название устройства; nn – исполнение устройства по напряжению оперативного тока: 110В – для напряжения питания 110 В постоянного тока; 220В – для напряжения питания 220 В постоянного или переменного тока; ss – тип интерфейса связи с АСУ: И1 – два интерфейса RS485; И3 – один интерфейс RS485, один интерфейс Ethernet по «витой паре» (100BASE-TX) и протокол обмена Modbus TCP; И4-FX — один интерфейс RS485, два оптических интерфейса Ethernet (100BASE-FX) и протокол обмена МЭК 61850 (редакция 2); И4-TX — один интерфейс RS485, два интерфейса Ethernet по «витой паре » (100BASE-TX) и протокол обмена МЭК 61850 (редакция 2). Пример записи обозначения устройства Сириус-3-ЛВ-04 с напряжением оперативного питания 220 В и дополнительным интерфейсом RS485 при заказе: Устройство Сириус-3-ЛВ-04-220В-И1
