Сириус-3-ГС

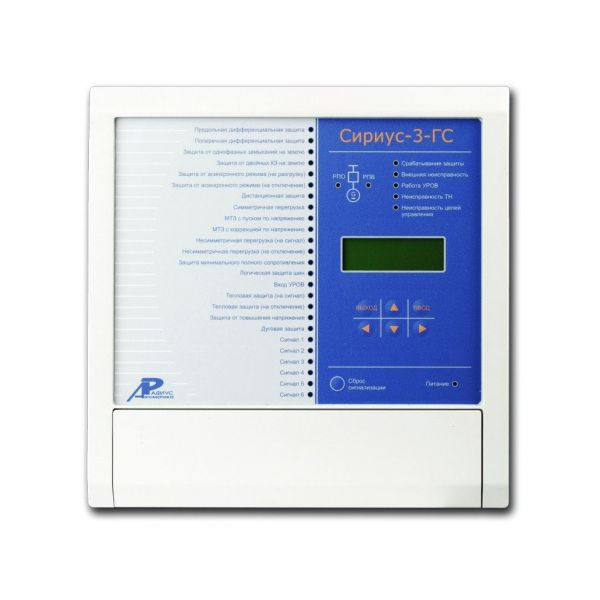

Сириус-3-ГС Устройство микропроцессорной защиты Микропроцессорное устройство защиты Сириус-3-ГС предназначено для защиты статорных цепей турбо- и гидрогенераторов малой и средней мощности (до 160 МВт), работающих на сборные шины. Устройство Сириус-3-ГС может также применяться как составная часть защиты блока генератор-трансформатор. Функции устройства Сириус-3-ГС Функции защиты, выполняемые устройством: — продольная дифференциальная защита (ANSI 87G); — поперечная дифференциальная защита; — защита от однофазных замыканий на землю с независимой и обратнозависимой характеристиками (ANSI 64G/67N); — защита от двойных замыканий на землю; — МТЗ с пуском по напряжению (защита от внешних КЗ и перегрузок с использованием одного (по U1) или двух (по U1 и U2) пусковых органов по напряжению) (ANSI 50/51); — защита от симметричных перегрузок (ANSI 49G); — МТЗ с коррекцией по напряжению (ANSI 50V/51V); — защита от асинхронного режима с потерей возбуждения (ANSI 40); — защита от асинхронного режима без потери возбуждения (ANSI 78); — защита от перегрузки токами обратной последовательности (три ступени с действием на отключение и одна – с действием на сигнал) (ANSI 46); — защита минимального полного сопротивления (резервная защита от внешних двух- и трехфазных КЗ — защита выполнена на реле минимального сопротивления с круговой характеристикой с центром в начале координат на плоскости R/X) (ANSI 21); — дистанционная защита (с круговой характеристикой с центром, смещенным в I квадрант относительно начала координат на плоскости R/X) (ANSI 21); -логическая защита шин; -тепловая защита (ANSI 49RMS); — защита максимального напряжения (ANSI 59); — защита минимального напряжения (ЗМН) (ANSI 27); — защита генератора от снижения частоты (ANSI 81U); — защита от повышения частоты (ЗПЧ) (ANSI 81H); — защита от обратной мощности (ANSI 32P). Функции автоматики, выполняемые устройством Сириус-3-ГС: — операции отключения и включения выключателя по внешним командам с защитой «от прыгания» выключателя; — исполнение внешних сигналов аварийного отключения: дуговой защиты и до восьми внешних защит с программируемым названием; — блокировка при неисправностях в цепях напряжения (БНН); — формирование сигнала УРОВ при отказах своего выключателя; — исполнение входного сигнала УРОВ при отказах нижестоящих выключателей. Дополнительные сервисные функции: — определение вида повреждения; фиксация токов и напряжений в момент аварии; — измерение времени срабатывания защиты и отключения выключателя; — два набора уставок; — встроенные часы-календарь; — возможность встраивания устройства в систему единого точного времени станции или подстанции; — измерение текущих фазных токов, напряжений, мощности; — дополнительные реле и светодиоды с функцией, программируемой пользователем; — технический учет активной и реактивной электроэнергии; — цифровой осциллограф; — регистратор событий; — три независимых интерфейса линии связи. Общие функции платформы Сириус-3 Устройство обеспечивает следующие эксплуатационные возможности: — выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ; — задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.); — ввод и хранение уставок защит и автоматики; — контроль и индикацию положения выключателя, а также контроль исправности его цепей управления; — контроль и индикацию неисправностей во вторичных цепях ТН; — определение вида повреждения; — передачу параметров аварии, ввод и изменение уставок по линии связи; — непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы; — блокировку всех выходов при неисправности устройства для исключения ложных срабатываний; — получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации; — гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности; — высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения. Устройство не срабатывает ложно и не повреждается: — при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением; — при подаче напряжения оперативного постоянного тока обратной полярности; -при замыкании на землю цепей оперативного тока. Технические характеристики устройства Сириус-3-ГС Характеристика Значение Число аналоговых входов по току 8 Число аналоговых входов по напряжению 6 Число дискретных входов 32 Число дискретных выходных сигналов (групп контактов) 16 (29) Габаритные размеры (ВхШхГ), мм 310х310х245 Масса, кг, не более 12 Общие технические характеристики платформы Сириус-3 Характеристика Значение Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А Степень защиты по ГОСТ 14254 (МЭК 70-1, EN 60529), обеспечиваемая корпусом IP52 со стороны лицевой панели IP20 по остальным элементам Рабочее значение относительной влажности воздуха, % 98 Предельные рабочие значения температуры окружающего воздуха, °С от минус 40 до плюс 55 Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 20 Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению. Исполнения Устройство Сириус-3-ГС доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов: Устройство Сириус-3-ГС-nn-ss, где Сириус-3-ГС — фирменное название устройства; nn – исполнение устройства по напряжению оперативного тока: 110В – для напряжения питания 110 В постоянного тока; 220В – для напряжения питания 220 В постоянного или переменного тока; ss – тип интерфейса связи с АСУ: И1 – два интерфейса RS485; И3 – один интерфейс RS485, один интерфейс Ethernet по «витой паре» (100BASE-TX) и протокол обмена Modbus TCP; Пример записи обозначения устройства Сириус-3-ГС с напряжением оперативного питания 220 В и дополнительным интерфейсом RS485 при заказе: Устройство Сириус-3-ГС
