Сириус-2-В-БПТ

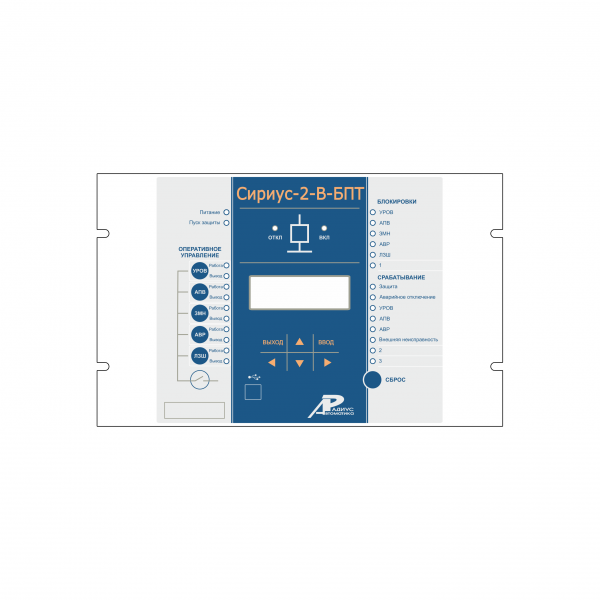

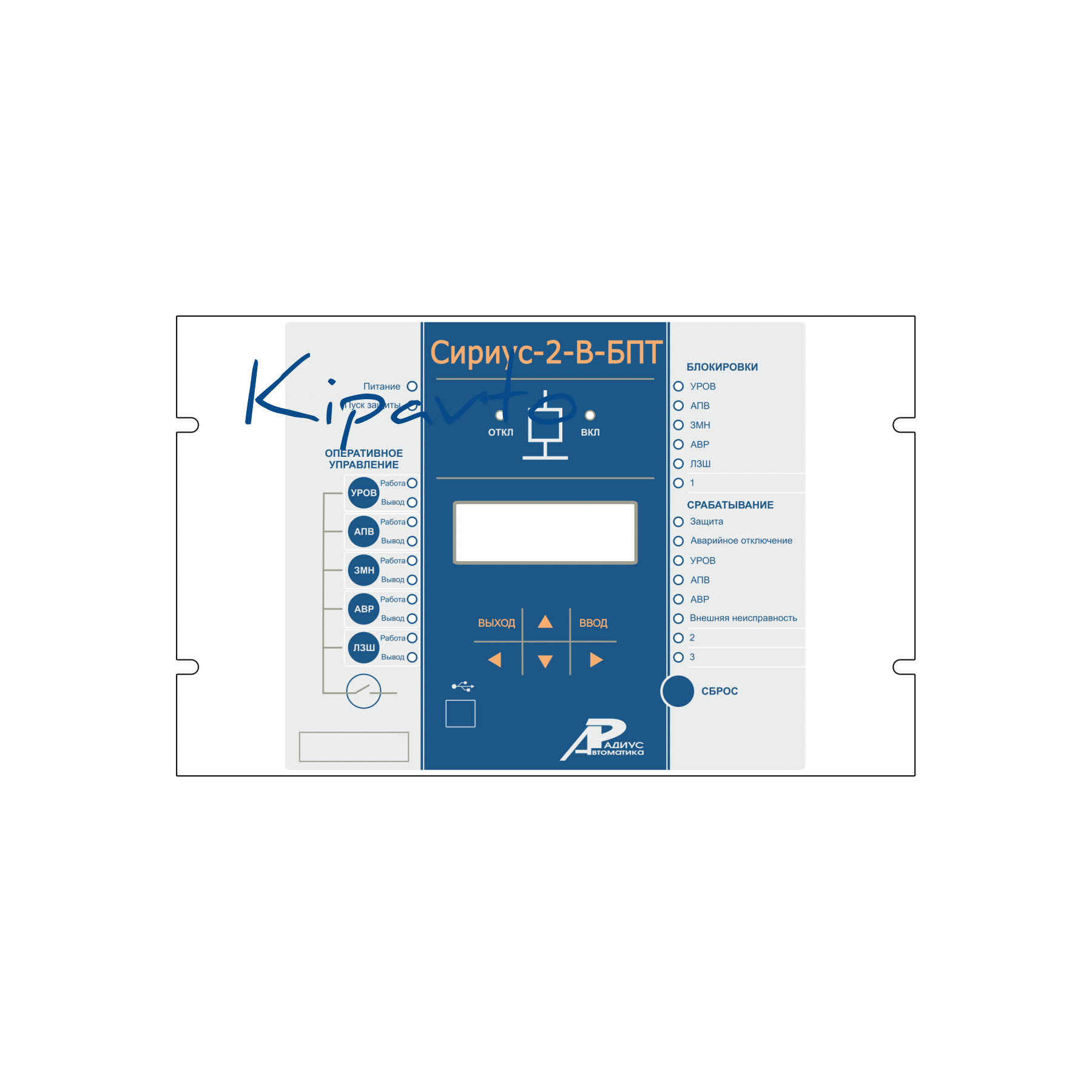

Сириус-2-В-БПТ Устройство микропроцессорной защиты Устройство Сириус-2-В в исполнении «БПТ» предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации ввода напряжением 3–35 кВ. Устройство имеет специальное исполнение «БПТ», предназначенное специально для применения на подстанциях с переменным оперативным током. Функции устройства Сириус-2-В-БПТ Функции защиты, выполняемые устройством: — трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов (любая ступень может иметь комбинированный пуск по напряжению, первые две ступени могут быть выполнены направленными); — автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя; — возможность работы МТЗ-1 в качестве ускоряющей отсечки; — защита от обрыва фазы питающего фидера (ЗОФ); — сигнализация однофазных замыканий на землю по напряжению нулевой последовательности; — защита минимального напряжения (ЗМН); — логическая защита шин (ЛЗШ). Функции автоматики, выполняемые устройством: — операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя; — возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю; — формирование сигнала УРОВ при отказах своего выключателя; — отключение выключателя по входу УРОВ от нижестоящих выключателей; — однократное АПВ; — формирование сигнала АВР на включение секционного выключателя или резервного ввода; — автоматическое восстановление схемы нормального режима после АВР. Дополнительные сервисные функции: — определение вида повреждения при срабатывании МТЗ; — фиксация токов и напряжений в момент аварии; — измерение времени срабатывания защиты и отключения выключателя; — встроенные часы-календарь; — возможность встраивания устройства в систему единого точного времени станции или подстанции; — измерение текущих фазных токов, напряжений, мощности; — дополнительные реле и светодиоды с функцией, заданной пользователем; — цифровой осциллограф; — регистратор событий. Общие функции платформы Сириус-2 Устройство обеспечивает следующие эксплуатационные возможности: — выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ; — задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.); — ввод и хранение уставок защит и автоматики; — контроль и индикацию положения выключателя, а также контроль исправности его цепей управления; — определение места повреждения линии (для воздушных линий); — передачу параметров аварии, ввод и изменение уставок по линии связи; — непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы; — блокировку всех выходов при неисправности устройства для исключения ложных срабатываний; — получение дискретных сигналов управления и блокировок, выдачу команд управления,  аварийной и предупредительной сигнализации; — гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности; — высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой. Устройство не срабатывает ложно и не повреждается: — при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением; — при подаче напряжения оперативного постоянного тока обратной полярности; — при замыкании на землю цепей оперативного тока. Особенности исполнения БПТ — Возможность питания терминала от токовых цепей при глубоких просадках питающего напряжения. — Возможность работы с выключателями с катушками токового отключения по схеме «с дешунтированием». — Возможность действия выходного отключающего реле на предварительно заряженный конденсатор. — Возможность запитки некоторых важных дискретных входов от развязанного напряжения, вырабатываемого из внутреннего напряжения питания терминала. — Применение бистабильного реле РФК для целей формирования энергонезависимого сигнала «Аварийное отключение» без наличия оперативного питания. — Полнофункциональное соответствие параметров и возможностей с серией устройств Сириус-2. Технические характеристики устройства Сириус-2-В-БПТ Характеристика Значение Число аналоговых входов по току 3 Число аналоговых входов по напряжению 5 Число дискретных входов (220 В) 16 Число дискретных входов (для подключения «сухих» контактов 3 Число дискретных выходных сигналов (групп контактов) 12 (21) Габаритные размеры (ВхШхГ), мм 190х305х215 Масса, кг, не более 10 Общие технические характеристики платформы Сириус-2 Характеристика Значение Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели IP20 по остальным, кроме клемм подключения токовых цепей. Рабочее значение относительной влажности воздуха, % 98 Предельные рабочие значения температуры окружающего воздуха, °С от минус 40 до плюс 55 Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25 Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению. Исполнения Устройство Сириус-2-В-БПТ доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов: Устройство Сириус-2-В-БПТ-rr-ss, где Сириус-2-В-БПТ — фирменное название устройства; rr – исполнение устройства по наличию реле дешунтирования: Р0 – напряжение питания 220В переменного тока со встроенными подпиткой от токовых цепей БЕЗ реле дешунтирования; Р2 – напряжение питания 220В переменного тока со встроенными подпиткой от токовых цепей С реле дешунтирования; ss – тип интерфейса связи с АСУ: И1 – два интерфейса RS485; И3 – один интерфейс RS485, один интерфейс Ethernet по «витой паре» (100BASE-TX) и протокол обмена Modbus TCP. Пример записи обозначения устройства Сириус-2-В с напряжением оперативного питания 220 Вс напряжением оперативного питания 220В переменного тока со встроенными подпиткой от токовых цепей с реле дешунтирования и дополнительным интерфейсом RS485: Устройство Сириус-2-В-БПТ-И1
