Сириус-2-РН

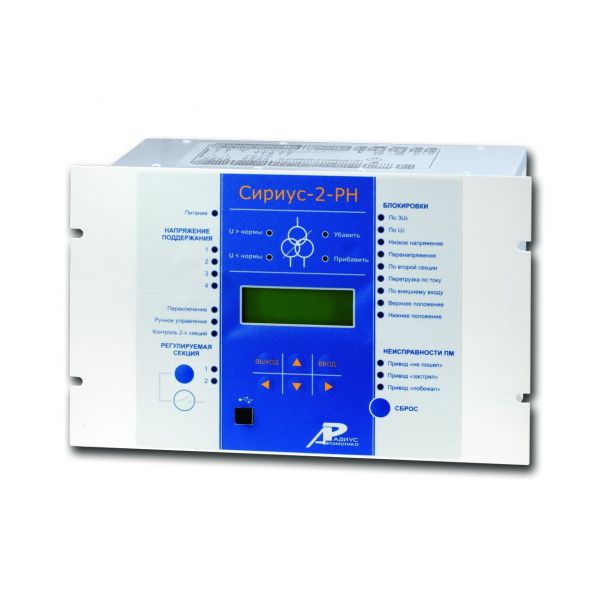

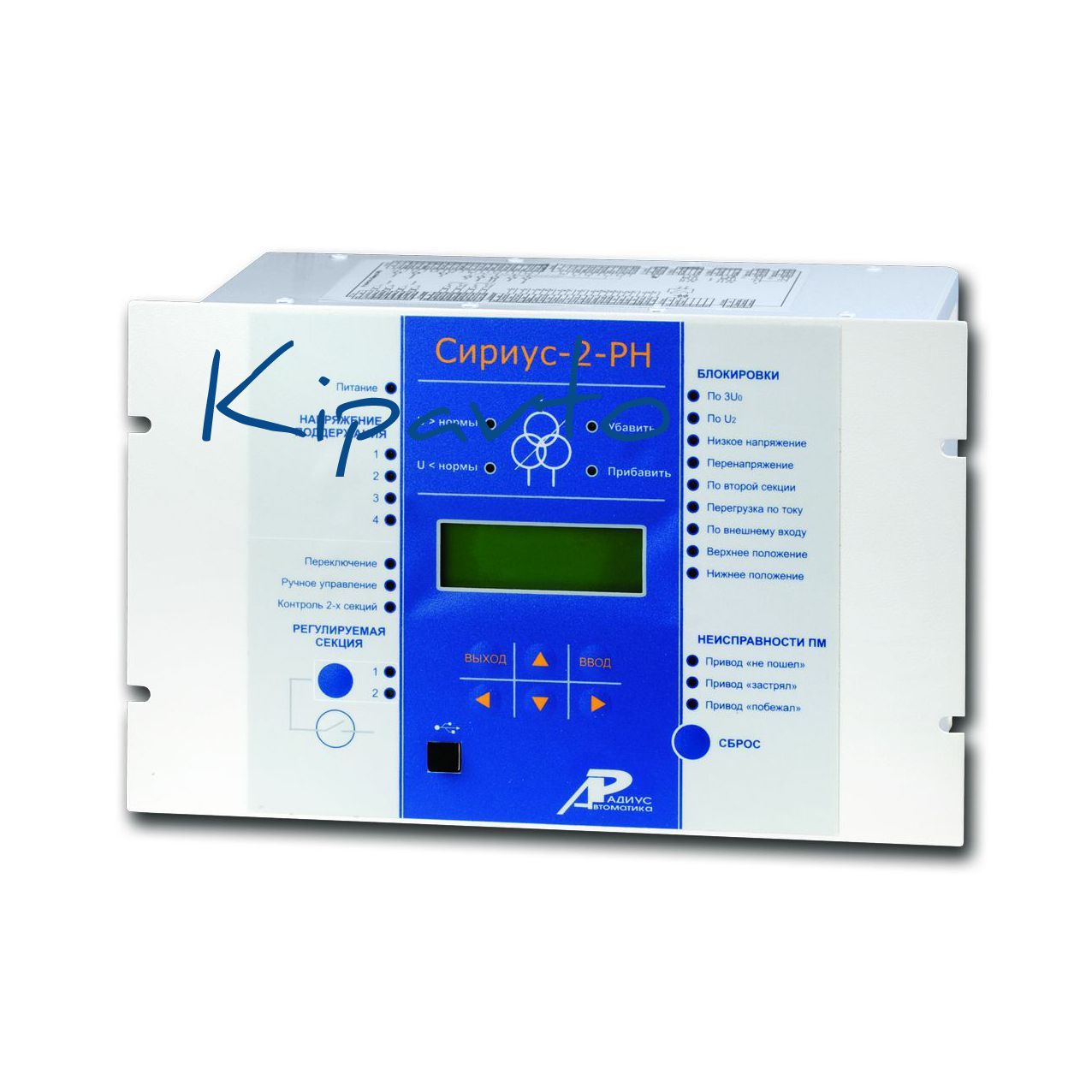

Сириус-2-РН Устройство регулирования напряжения трансформатора Устройство регулирования напряжения трансформатора Сириус-2-РН предназначено для управления электроприводами РПН при автоматическом регулировании коэффициента трансформации силовых трансформаторов. Устройство Сириус-2-РН предназначено для установки на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 3–500 кВ. Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid». Основные функции устройства Сириус-2-РН: — регулирование коэффициента передачи силового трансформатора путем переключения отводов его первичной обмотки с помощью РПН; — обеспечение необходимых блокировок, запрещающих регулирование; — контроль отработки команд устройством РПН. При выполнении основных функций устройство Сириус-2-РН обеспечивает: — автоматическое поддержание напряжения в заданных пределах; — коррекцию уровня регулируемого напряжения по току нагрузки; — формирование импульсных или непрерывных команд управления электроприводами РПН; — контроль исправности электроприводов РПН в импульсном режиме работы; — одновременный контроль двух систем шин; — оперативное переключение регулирования с одной системы шин на другую; — блокировку работы и сигнализацию при обнаружении неисправности электропривода РПН; — блокировку регулирования внешними релейными сигналами; — блокировку регулирования при обнаружении перегрузки, превышении 3U0 (или U2) или при пониженном измеряемом напряжении; — оперативное изменение уставки по напряжению поддержания с одного, заранее выбранного значения, на другое; — измерение текущей ступени переключения РПН. Дополнительно устройство Сириус-2-РН обеспечивает: — задание внутренней конфигурации и режима работы устройства; — ввод и хранение уставок; — контроль и индикацию значения напряжений и токов, подводимых к устройству; — обеспечение регулирования коэффициента трансформации силового трансформатора; — передачу текущих параметров, ввод и изменение уставок по линии связи; — непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы; — блокировку выходов при неисправности устройства для исключения ложных срабатываний; — получение дискретных сигналов, выдачу предупредительной сигнализации; — гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности; — высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения; — встроенные часы-календарь; — измерение текущих значений напряжений и тока компенсации; — три независимых интерфейса линии связи; — вывод текущей ступени переключения РПН на внешний индикатор и/или на устройства телемеханики (цепи телеизмерения). Также устройство Сириус-2-РН обеспечивает измерение параметров входных аналоговых сигналов, в том числе: — линейного напряжения регулируемой секции; — линейного напряжения контролируемой секции; — напряжения нулевой последовательности регулируемой секции шин (второго линейного напряжения регулируемой секции); — напряжения нулевой последовательности контролируемой секции шин (второго линейного напряжения контролируемой секции); — одного из фазных токов ввода секции шин, являющейся регулируемой; — одного из фазных токов ввода секции шин, являющейся контролируемой; — одного из фазных токов через секционный выключатель регулируемой секции шин; — одного из фазных токов через секционный выключатель контролируемой секции шин. При измерениях напряжения и тока устройство «Сириус-2-РН» осуществляет цифровую фильтрацию входных сигналов и их обработку относительно промышленной частоты 50 Гц. Устройство Сириус-2-РН не срабатывает ложно и не повреждается: — при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением; — при подаче напряжения оперативного постоянного тока обратной полярности; — при замыкании на землю цепей оперативного тока. Технические характеристики устройства Сириус-2-РН Характеристика Значение Число аналоговых входов по току 4 Число аналоговых входов по напряжению 4 Число дискретных входов 16 Число дискретных выходных сигналов 8 Габаритные размеры (ВхШхГ), мм 190х305х185 Масса, кг, не более 7 Общие технические характеристики платформы Сириус-2 Характеристика Значение Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели IP20 по остальным, кроме клемм подключения токовых цепей. Рабочее значение относительной влажности воздуха, % 98 Предельные рабочие значения температуры окружающего воздуха, °С от минус 40 до плюс 55 Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25 Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению. Исполнения Устройство Сириус-2-РН доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов: Устройство Сириус-2-РН-m -nnn -x-y, где Сириус-2-РН – фирменное название устройства, m – тип исполнения устройства по номинальному вторичному току ТТ: 1А – для номинального вторичного тока ТТ 1 А; 5А – для номинального вторичного тока ТТ 5 А; nnn – тип исполнения устройства по напряжению оперативного тока: 220В – для напряжения питания 220 В постоянного, переменного или выпрямленного тока; 110В – для напряжения питания 110 В постоянного тока*; 48В – для напряжения питания 110 В постоянного тока*; 24В – для напряжения питания 110 В постоянного тока*; х – тип встроенного логометра: Л2 – универсальный, с измерителем положения РПН для датчика с выходом тока 0/4–20 мА или для датчика резистивного типа; Л3 – универсальный, с измерителем положения РПН для датчика с выходом тока 0/4–20 мА, для датчика резистивного типа, а также датчика ВСD кода; y – тип исполнения интерфейсов для связи с АСУ: И1 – два интерфейса RS485; И3 – один интерфейс RS485, один интерфейс Ethernet по «витой паре» (100BASE-TX) и протокол обмена Modbus TCP; И4-FX — один интерфейс RS485, два оптических интерфейса Ethernet (100BASE-FX) и протокол обмена МЭК 61850 (редакция 2); И4-TX — один интерфейс RS485, два интерфейса Ethernet по «витой паре » (100BASE-TX) и протокол обмена МЭК 61850 (редакция 2). Пример записи обозначения устройства Сириус-2-РН с номинальным вторичным током ТТ 5 А, напряжением оперативного питания 220 В, универсальным встроенным измерителем положения РПН для резистивного или токового (0–20 мА) датчика, с дополнительным интерфейсом RS485: Устройство Сириус-2-РН-5А-220В-Л2-И1 * — входные дискретные цепи всегда рассчитаны только на напряжение 220 В переменного или постоянного тока независимо от напряжения оперативного тока.
