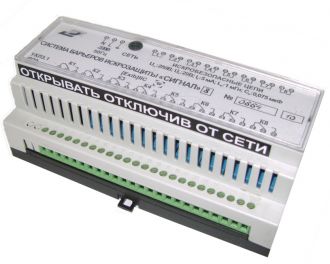

СИГНАЛ СИСТЕМА БАРЬЕРОВ ИСКРОЗАЩИТЫ

ОКП 43 7241 ТУ 4372-017-42334258-99 Общая информация Система барьеров искрозащиты «Сигнал» предназначена для обеспечения искробезопасности цепей электроконтактных манометров, термометров и др. приборов и изделий, имеющих переключающиеся контакты и работающих без использования электроэнергии, например: СУГ-М, РОС-400, ДРУ-1ПМ, а также для применения в средствах пожарной сигнализации и автоматических устройствах пожаротушения. В состав системы входят: блок барьеров искрозащиты (от 1 до 8 барьеров); исполнительные реле по каналам К1...К8; светодиоды индикации по каналам VD1...VD8; светодиод индикации срабатывания любого канала VD9; реле общее (срабатывание любого канала) К9; линии связи. В случае применения системы в средствах пожарной сигнализации, в ее состав включаются датчики пожарной сигнализации. Система обеспечивает искробезопасность цепей датчиков и имеет выходные искробезопасные цепи уровня «ib», маркировку взрывозащиты «ExibIIC Т6 в комплекте «Сигнал» в соответствии с требованиями ГОСТ Р 51330.10, ГОСТ PS1330.0. Система рассчитана для работы вне взрывоопасных зон помещений и наружных установок и выполнена в климатическом исполнении УХЛ 3.1** в соответствии с ГОСТ 15150, но при: температуре окружающего воздуха от минус 10 до плюс 50 °С, относительной влажности воздуха 98 % при температуре плюс 25°С и атмосферном давлении 84-106,7 кПа. Степень защиты корпуса блока барьеров искрозащиты - IP20 по ГОСТ 14254. Блок барьеров искрозащиты представляет собой токоограничительное устройство, являющееся разделительным элементом между искробезопасными и искроопасными цепями датчиков. Схема включает в себя до 8 барьеров искрозащиты, собранных на платах AI-A8. Технические данные Система имеет от 1 до 8 каналов для подключения датчиков и соответственно внешних исполнительных реле. Ток в цепи датчиков каждого барьера искрозащиты, мА, не более 5 Линия связи цепи датчиков должна иметь: - длину, м, не более 1000 - индуктивность, мГн, не более 1,0 - емкость, мкФ, не более 0,075 Питание: - напряжение, В 220+22/-33 - частота, Гц50±1 Электрическая нагрузка на контакты выходных реле: - постоянный ток 5 А, напряжение 24 В (резистивная нагрузка); - переменный ток 5 А, напряжение 250 В (резистивная нагрузка); - переменный ток 2 А, напряжение 250 В (индуктивная нагрузка); Потребляемая мощность, В А, не более 10 Масса блоков барьеров искрозащиты, кг не более 3
