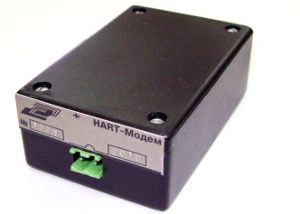

HART-модем «Сапфир» HART-модем «Сапфир»

ТУ 42-039-2334258-2006 ТУ-4218-039-42334258-2006 Общая информация HART-Модем (в дальнейшем - модем) предназначен для согласования (связи) персонального компьютера или средств автоматизированных систем управления технологическими процессами и датчиками давления Сапфир-22МПС, преобразователями уровня Сапфир -22МП-Ду и другими устройствами, поддерживающими HART-протокол. Модем взрывозащищённого исполнения может применяться с датчиками, установленными во взрывоопасных зонах, в которых возможно образование взрывоопасных смесей газов, паров, горючих жидкостей с воздухом. При этом модем устанавливается во взрывобезопасных помещениях, но со стороны присоединения к датчикам. Модем имеет особо взрывобезопасный уровень, обеспечиваемый видом взрывозащиты по ГОСТ Р 51330.10 «искробезопасная электрическая цепь» (ia) с маркировкой «[Exia] IIC». По устойчивости к климатическим воздействиям модем соответствует исполнению УХЛ3.1 по ГОСТ 15150, но для работы при температуре окружающего воздуха от 0 до плюс 50 0С и относительной влажности 80 % при температуре 35 °С. По устойчивости к механическим воздействиям модем имеет виброустойчивое исполнение Р-VI  по ГОСТ Р52931.Степень защищенности модема от проникновения пыли и воды IP30 по ГОСТ 14254. По метрологическим свойствам модем не является средством измерения. Технические данные Модем обеспечивает сопряжение стандартного персонального компьютера (IBM PC c COM-портом), имеющего программу «HART-Регулировщик» с преобразователями Сапфир-22МП-ДУ, Сапфир-22МПC, поддерживающим HART-протокол. Модем обеспечивает передачу и приём HART- сигналов на скорости 9600 бод; Амплитуда HART-сигнала синусоидальной формы с частотой 1200 или 2200 Гц – (0,5+0,1) В; Входной импеданс модема (HART-вход) не менее 1100 Ом; Выходной импеданс модема (HART-выход) не более 700 Ом; Модем обнаруживает HART-сигнал при размахе амплитуды более 120 мВ; не реагирует на HART сигнал при размахе амплитуды менее 80 мВ. Модем сохраняет работоспособное состояние, обеспечивает обмен информацией персонального компьютера (ПК) и датчика без сбоев и искажений при воздействии магнитного поля переменного тока частотой 50 Гц, напряжённостью до 400 А/м. Габаритные размеры модема 100x54x30 мм. Масса модема не более 0,15 кг.
