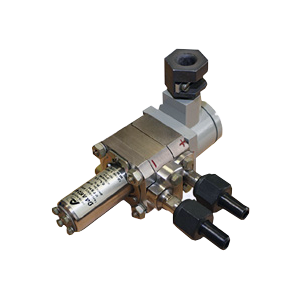

САДКО-44 сигнализаторы перепада давления взрывозащищенные

Сигнализаторы САДКО-44 представляют собой устройства для переключения электрической цепи (ее замыкания или размыкания) в момент достижения заданной величины перепада давления. Сигнализаторы перепада давления САДКО-44 применяются в системах автоматизированной защиты и управления технологическими процессами нефтяной, газовой, химической и др. отраслей промышленности. Могут использоваться на взрывоопасных производствах, так как  САДКО-44 относятся к взрывозащищенному оборудованию и выполнены с видом взрывозащиты взрывонепроницаемая оболочка «d». Преимущества САДКО-44: Высокая надежность. Высокая стойкость к перегрузке измеряемым давлением. Широкий выбор диапазонов уставок срабатывания. Возможность изменения заказчиком уставок срабатывания и зоны возврата в условиях эксплуатации. Не требуют питания и преобразователей сигнала. Взрывонепроницаемая оболочка I ExdllBT4. Широкий диапазон рабочей температуры окружающей среды (-50...+70°С). Особенности исполнения сигнализаторов САДКО-44: Сигнализаторы давления имеют один замыкающий и один размыкающий контакт. Контакты обеспечивают коммутацию активной и индуктивной нагрузки с током (1...100) мA при напряжении (20...30) В. Число срабатываний не более 10 5  при указанных нагрузках. Выпускаются серийно, соответствуют ГОСТ 12.2.020-76, ГОСТ 22782.0-81, ГОСТ 22782.6-81. Сигнализатор перепада давления САДКО-44 имеет модификации с различным диапазоном уставки срабатывания (см. таблицу « Варианты исполнений » ). Каждая модификация имеет два исполнения (первое и второе). Первое исполнение:  срабатывание сигнализатора (замыкание контакта 1-2) происходит при увеличении перепада давления до величины давления срабатывания [Рср]. Взведение сигнализатора (замыкание контакта 1-3) происходит при уменьшении перепада давления до величины (Рср- Д), где Д - дифференциал. Под дифференциалом понимается абсолютное значение разности давления срабатывания [Рср] и давления взведения [Рвзв]. Под исходным состоянием для всех исполнений сигнализаторов понимается состояние, при котором давление в рабочем объеме сигнализатора равняется атмосферному. Второе исполнение:  срабатывание сигнализатора (замыкание контакта 1-3) происходит при уменьшении перепада давления до величины давления срабатывания [Рср] после предшествующего увеличения перепада давления до величины давления взведения [Рвзв] (замыкание контакта 1-2) большей [Рср] на величину дифференциала Д. Под дифференциалом понимается абсолютное значение разности давления срабатывания [Рср] и давления взведения [Рвзв]. Схема электрических контактов САДКО-44
