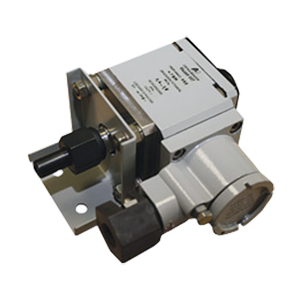

САДКО-107 сигнализаторы давления взрывозащищенные

Взрывозащищенные сигнализаторы давления САДКО-107 предназначены для коммутации электрических цепей при достижении заданных значений давления (уставки срабатывания) и обратного переключения контактной группы при изменении давления на величину дифференциала. Особенности исполнения сигнализаторов САДКО-107: Сигнализаторы давления  имеют один замыкающий и один размыкающий контакт. Контакты обеспечивают коммутацию активной и индуктивной нагрузки с током (1...100) мA при напряжении (20...30) В. Число срабатываний не более 10 5  при указанных нагрузках. Выпускаются серийно, имеют маркировку по взрывозащите и соответствуют ГОСТ 12.2.020-76, ГОСТ 22782.0-81, ГОСТ 22782.6-81. По степени защищенности от воздействия пыли и воды - исполнение по ГОСТ 14254-80. Сигнализаторы имеют два исполнения и модификации, отличающиеся диапазоном уставок срабатывания (см. таблицу "Варианты исполнений"). Первое исполнение:  срабатывание сигнализатора (замыкание контакта 1-2) происходит при увеличении давления до величины давления срабатывания [Рср]. Взведение сигнализатора (замыкание контактов 1-3) происходит при уменьшении давления до величины Рвзв (Рср- Д), где Д - дифференциал. Под дифференциалом понимается абсолютное значение разности давления срабатывания [Рср] и давления взведения [Рвзв]. Под исходным состоянием для всех исполнений сигнализаторов понимается состояние, при котором давление в рабочем объеме сигнализаторов равняется атмосферному. Второе исполнение:  срабатывание сигнализатора (замыкание контакта 1-3) происходит при уменьшении давления до величины давления срабатывания [Рср] после предшествующего увеличения давления до величины давления взведения [Рвзв] (замыкание контакта 1-2) большей [Рср] на величину дифференциала Д. Под дифференциалом понимается значение разности давления взведения [Рвзв] и давления срабатывания [Рср].
