Реле контроля изоляции РКИ-2-300 (24 В)

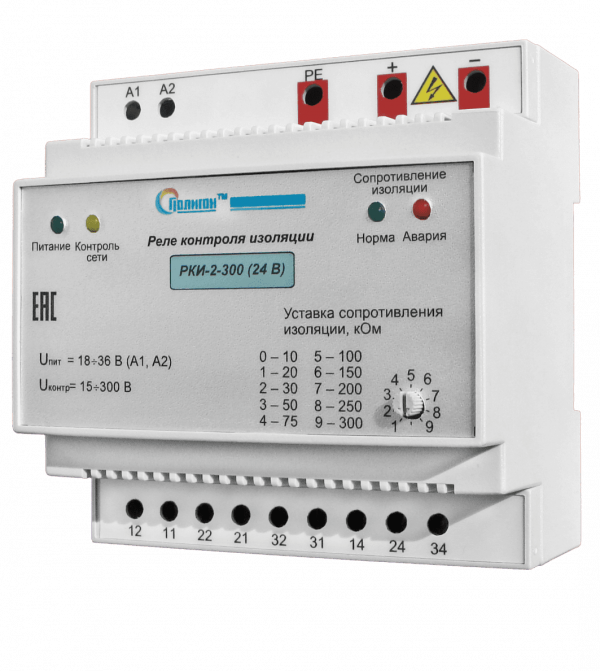

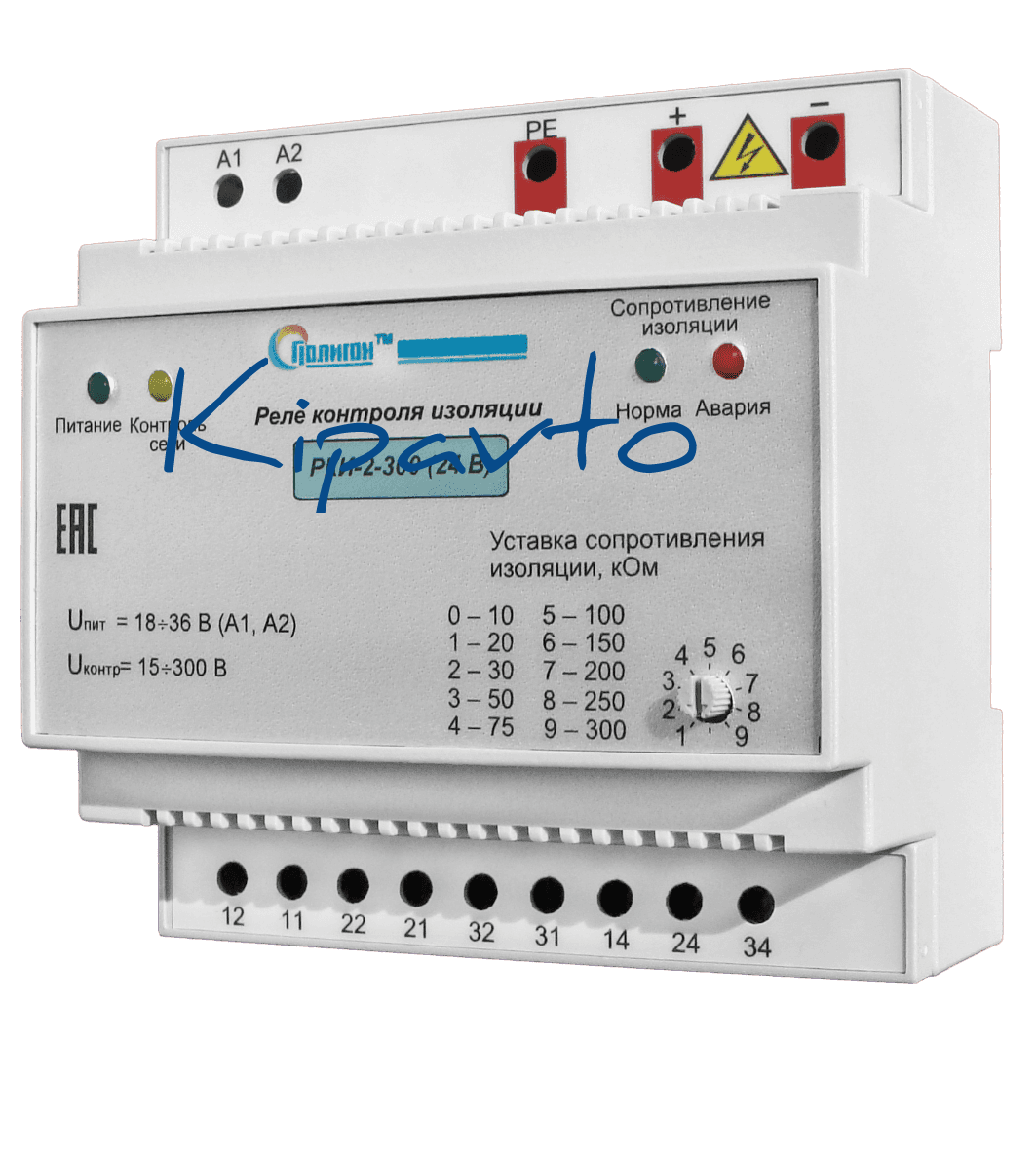

Назначение Реле контроля изоляции РКИ-2-300 (24 В) предназначено для контроля сопротивления изоляции под напряжением в сетях постоянного тока с изолированными шинами. Конструкция системы Реле РКИ-2-300 (24 В) выполнено в корпусе для установки на DIN-рейку. На передней панели прибора находятся светодиодные индикаторы «ПИТАНИЕ», «КОНТРОЛЬ СЕТИ», «НОРМА», «АВАРИЯ» и переключатель уставок порогового значения сопротивления изоляции «0…9». В верхней части блока находятся клеммные колодки для подключения питания прибора (A1, A2) и контролируемой сети («+», «-», PE). Питание реле может осуществляться от сети = 18 – 36 В. В нижней части блока находятся клеммные колодки контактов трех выходных реле 11-12-14; 21-22-24; 31-32-34 для подключения цепей сигнализации и автоматики. Цепи питания, измерения и контакты выходных реле гальванически разделены. Рис.1. Типовая схема подключения реле «РКИ-2-300» .
