Реле контроля изоляции РКИ-2-300-01

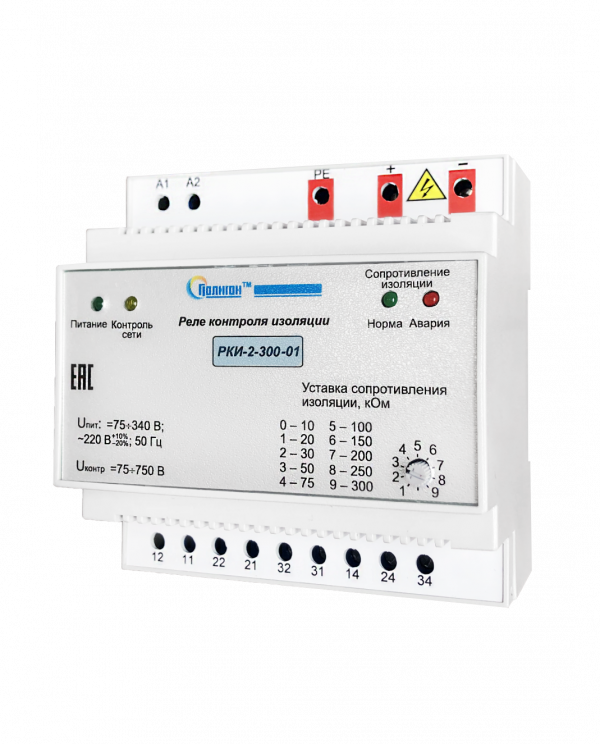

Назначение Реле контроля изоляции РКИ-2-300-01 предназначено для контроля сопротивления изоляции под напряжением в сетях постоянного тока с изолированными шинами. Конструкция системы Реле РКИ-2-300-01 выполнено в корпусе для установки на DIN-рейку. На передней панели прибора находятся светодиодные индикаторы «ПИТАНИЕ», «КОНТРОЛЬ СЕТИ», «НОРМА», «АВАРИЯ» и переключатель уставок порогового значения сопротивления изоляции «0…9». В верхней части блока находятся клеммные колодки для подключения питания прибора (A1, A2) и контролируемой сети («+», «-», PE). Питание реле может осуществляться от сети AC 220(160-230), DC 220-320. В нижней части блока находятся клеммные колодки контактов трех выходных реле 11-12-14; 21-22-24; 31-32-34 для подключения цепей сигнализации и автоматики. Цепи питания, измерения и контакты выходных реле гальванически разделены. * При подаче питания время тестирования увеличивается до 8…13 сек. Климатическое исполнение У, категория размещения 2 по ГОСТ 15543.1-89 Рис.1. Типовая схема подключения реле «РКИ-2-300-01» .
