Расходомеры ВСЭ

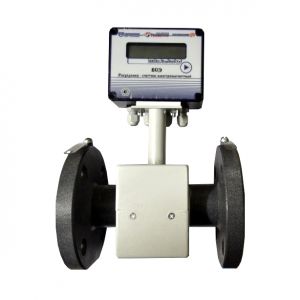

Электромагнитные расходомеры ВСЭ предназначены для измерения объема и расхода воды. Имеют импульсный выход для работы в системе теплосчетчика СТ-10 и цифровой интерфейс RS485, позволяющие использовать расходомер в системах обработки данных. Расходомеры воды ВСЭ работают на основе принципа взаимодействия протекающей по ним жидкости с магнитным полем. Жидкость проходящая через расходомер должна быть электропроводящей. Расходомеры ВСЭ применяются в узлах коммерческого учета водоснабжения, водяных системах теплоснабжения, в системах сбора данных, автоматического контроля, регулирования и управления технологическими процессами. Приборы ВСЭ имеют моноблочную конструкцию и выпускаются в двух модификациях и имеют фланцевое соединение с трубопроводом:  ВСЭ БИ - без индикации ВСЭ И - с индикацией (имеет встроенный ЖК дисплей) ОСНОВНЫЕ ОСОБЕННОСТИ Применяются для измерения больших и малых объемов жидкостей Показания не зависят от параметров жидкости (вязкости, плотности, температуры) Широкий диапазон измерений Обладают линейной шкалой Отсутствием сужений и подвижных элементов   СПОСОБ УСТАНОВКИ    Электромагнитные расходомеры типа: ВСЭ БИ, ВСЭ И - монтируются в любом пространственном положении, с соблюдением условий: Счетчик всегда должен быть заполнен водой Прямые участки должны составлять 5 DN до прибора и 3 DN после Галерея 18 фото — 1/18 — Наименование основных технических характеристик Диаметр расходомера Ду15 Ду25 Ду32 Ду40 Ду50 Ду80 Ду100 Ду150 Ду200 Минимальный расход, Qmin, м3/ч 0.015 0,035 0,05 0,1 0,15 0,35 0,6 1,2 2,5 Переходный расход, Qt1, м3/ч 0,03 0,09 0,15 0,2 0,3 0,9 1,4 3,2 5,7 Переходный расход, Qt2, м3/ч 0,06 0,17 0,3 0,45 0,7 1,8 2,8 6,5 11,3 Максимальный расход, Qmax, м3/ч 6,5 18 30 45 70 180 285 635 1130 Цена одного импульса, л/имп 1 10 100 1000 1000 Максимальное значение ЖК индикатора, м3 999 999,99 9 999 999,9 99 999 999 Наименьшая цена деления, м3 0,01 0,1 1 Присоединение к трубопроводу фланцевое Масса, не менее 7 кг. 8 кг. 10 кг. 11 кг. 12 кг. 17 кг. 24 кг. 50 кг. 70 кг. Межповерочный интервал 5 лет Средний срок службы 12 лет Гарантийный срок 12 месяцев                       Рассходомер ВСЭ включает в себя блок питания, функцию реверса, интерфейс RS485, пластины заземления и болты к ним, индикацию - 2 светодиода (ВСЭ-БИ, t +5...+150 ?С) или индикацию - ЖК -индикатор (ВСЭ-И, t +5...+70 ?С) Пределы допускаемой относительной погрешности счетчиков: +/- 5% - в диапазоне от Qmin до Qt1; +/- 2% - в диапазоне от Qt1 до Qt2; +/- 1% - в диапазоне от Qt2 до Qmax. Опторазвязанные выходные сигналы расходомера - счетчика - число импульсный код, формируемый выходным каскадом типа «открытый коллектор» с параметрами: максимальное напряжение: 50В максимальный ток: 100мА скважность импульсов: 2 частота импульсов, Гц, не более: 30 выход контроля напряжения питания: 16В ГАБАРИТНЫЕ РАЗМЕРЫ   Габаритные размеры, мм, не более DN 15 25 32 40 50 80 100 150 200 D 95 115 135 145 160 195 230 300 360 D1 65 85 100 110 125 160 190 250 310 L ±5 155 155 185 185 200 230 250 320 350 d 14 14 18 18 18 18 22 26 26 H 261 281 294 306 316 350 381 436 501
