Расходомеры Карат-РС

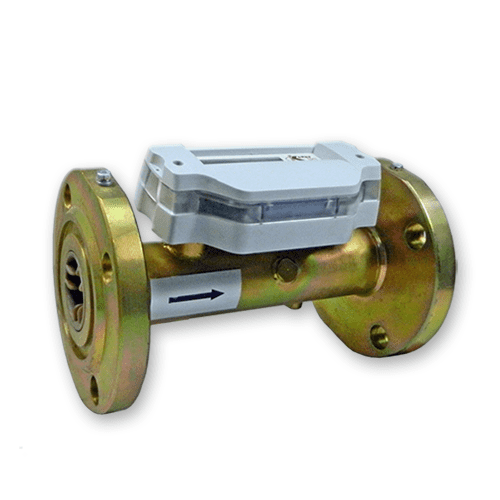

Расходомеры КАРАТ-РС применяются для коммерческого и технологического учёта расхода и объёма жидкостей в тепловых пунктах, тепловых станциях, объектах ЖКХ и промышленности, информационно-измерительных системах, узлах коммерческого учета тепловой энергии в условиях круглосуточной эксплуатации. Расходомеры КАРАТ-РС выпускаются в двух основных модификациях - с индексацией и без. Расходомеры КАРАТ-РС-50 выпускаются со встроенным устройством подготовки потока, которое позволяет производить точные измерения при сокращенных длинах прямых участков после задвижек, насосов, тройников и т.п. Такие расходомеры предназначены для измерения расхода только в прямом направлении. Расходомеры КАРАТ-РС-20, -32 имеют резьбовое присоединение. Расходомеры КАРАТ-РС-50(М), -80, -100 имеют фланцевое присоединение. Галерея 10 фото — 1/10 — Диапазоны измеряемых значений расхода Наименование Ду, мм Характерные точки измерения расхода, м?/ч* Вес импульса, л./имп. Q min Q t2 Q t1 Q nom Q max КАРАТ-РС-20 20 0,02 0,05 0,08 4,0 8,1 1** КАРАТ-РС-32 32 0,07 0,13 0,2 10,0 20,0 1 КАРАТ-РС-50 (М) 50 0,16 0,35 0,5 25,0 50,0 10 КАРАТ-РС-80 80 0,4 0,9 1,5 75,0 150,0 10 КАРАТ-РС-100 100 0,63 1,50 2,4 120,0 240,0 10 * — Минимальные (Q min ), переходные (Q t ) и максимальные расходы (Q max ). ** — По заказу, при производстве расходомера может устанавливаться вес импульса равный 0,1 л./имп.   Технические характеристики Характеристика Значение характеристики Параметры измеряемой среды Температура, °С от +1 до +150 Максимальное рабочее давление, МПа 1,6 Плотность, кг/м 3 700–1200 Содержание твердых и гаообразных веществ, % от объема, не более 1 Метрологические характеристики Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Q t1  до Q max , % ±1,0 Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Q t2  до Q t1 , % ±2,0 Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Q min  до Q t2 , % не нормируется Характеристики окружающей среды Температура окружающего воздуха, °С от +1 до +60 Относительная влажность при температуре 35 °С, %, не более 80 Атмосферное давление, кПа от 84 до 106,7 Показатели надежности Средняя наработка на отказ, часов 50 000 Средний срок службы, лет 12 Гарантийный срок эксплуатации, лет 4 Интервал между поверками, лет 4 Класс защиты по ГОСТ 14254 IP65 Питание Питание автономное — литиевая батарея, В 3,6 Ресурс батареи, лет непрерывной работы, не менее 4   Габаритные и установочные размеры Наименование Ду H2 L2 резьбовое L1 фланцевое H1 полная высота S ширина прибора КАРАТ-РС-20 20 103 175   150 85 КАРАТ-РС-32 32 103 175   150 85 КАРАТ-РС-50 (М) 50 110   250 200 170 КАРАТ-РС-80 80 125   250 225 200 КАРАТ-РС-100 100 137   350 275 215
