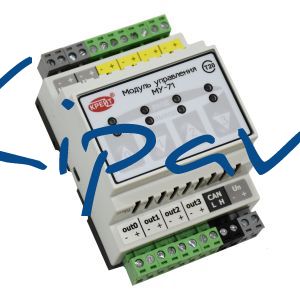

Модуль управления МУ-71

Назначение Модуль управления МУ-71- программируемый логический контроллер дискретного ввода-вывода для работы в системах автоматического управления. прием до 4 дискретных входных сигналов от внешних устройств (общий «минус»); обмен данными с другими модулями через магистраль CAN-BUS в составе системы ТЭКОН-20; преобразование полученной входной информации путём выполнения заданных логических и других функций; индикация состояния входных и выходных дискретных сигналов на светодиодных индикаторах, расположенных на передней панели прибора. ручное управление выходами с клавиатуры; гальваническая развязка выходов. Особенности: Возможность загрузки проекта. МУ-71 позволяет создание и загрузку логической программы, составленной из элементарных и комбинированных алгоритмов управления в соответствии с заданием на конкретный технологический объект. Светодиоды индикации расположены на передней панели, цвет по разным каналам зеленый или красный (чтобы отличать открытие/закрытие при управлении исполнительными механизмами). Контроль обрыва нагрузки в состоянии «выключено». +   Руководства на русском [Rus] Модуль управления МУ-71. Руководство по эксплуатации ( Обновлён: 27.10.2017 Размер: 367.11 Кб ) +   Лицензии и сертификаты Сертификат соответствия правилам безопасности в нефтяной и газовой промышленности № С-ЭПБ.001.ТУ.00553 ( Обновлён: 19.06.2017 Размер: 1.34 Мб ) Декларация о соответствии Техническому регламенту ТС 020/2011 ( Обновлён: 26.04.2016 Размер: 642.98 Кб ) Контроллер выпускается в двух исполнениях, которые отличаются электрическим типом выходов: Исполнение Применение 01 4 управляющих выхода 24В - 2А (МОП-транзисторы); только постоянный ток; защита от индуктивной нагрузки; защита от КЗ; нагрузка с общим минусом 03 4 управляющих выхода 350В пост./220В перем., 0,7А (оптореле); постоянный или переменный ток Входы Ток через замкнутый контакт в конфигурации "пассивный контакт", не более 10 мА или 0,5 мА Входное сопротивление и пороговое напряжение в конфигурации "активный сигнал" 50 кОм, (3 – 5) В Выходы Коммутируемое постоянное напряжение (6 – 35) В (исп.01), (5 – 350) В (исп.03) Коммутируемое переменное напряжение (5 – 240) В действ. Максимальный ток нагрузки 2 А (исп.01), 0,7 А (исп.03) Падение напряжения во включенном состоянии, не более 0,135 В (исп.01), 2,5 В (исп.03) Период "генератора импульсов" (2 – 65535) мс Длительность импульса "дозирования по расходу" (1 – 65535) мс Питание Диапазон напряжения питания от 22,5 В до 25,5 В Потребление мощности, не более 3 Вт Вход питания дискретных входов, номинальное напряжение и максимальный потребляемый ток 24 В, 80 мА Индикаторы, клавиатура и интерфейс Индикация и клавиатура 8 светодиодов, 4 кнопки Интерфейсы обмена данными CAN Корпус Степень защиты от внешних воздействий по ГОСТ 14254 IP20 Габаритные размеры 70x110x60 Масса, не более 0,5 кг Монтаж DIN-рейка Условия эксплуатации Температура от -10°C до +50°C Относительная влажность, не более 95% Механические нагрузки, ГОСТ Р 52931 группа V1
