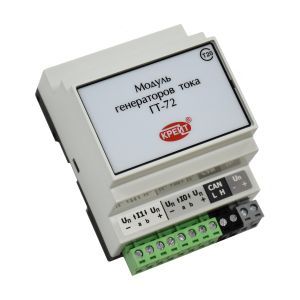

Генератор тока ГТ-72

Назначение Модуль генераторов тока ГТ-72-02 - предназначен для работы в системах автоматического регулирования и управления. Контроллер осуществляет формирование двух независимых друг от друга, изолированных токовых сигналов ГТ0 и ГТ1 в соответствии с заданными входными параметрами и внутренними уставками. Чтение по информационной магистрали CAN измеренных или рассчитанных параметров из других модулей с заданным периодом с контролем отказа связи; Линейное преобразование; Генерирование одного или двух выходных аналоговых токовых сигналов (0-20) мА или (4-20)мА, повторяющих изменения считанных параметров. Особенности: Современный дизайн, небольшие размеры, монтаж на DIN-рейку, разъемные клеммы. Токовые аналоговые выходы работают независимо, имеют гальваническую развязку от остальных частей схемы, в том числе и между собой. 4-проводная ("активный" генератор тока) 3-проводная ("пассивный" генератор тока) Схемы подключения (конфигурируется джамперами) +   Руководства на русском [Rus] Модуль генераторов тока ГТ-72. Руководство по эксплуатации ( Обновлён: 05.04.2018 Размер: 186.14 Кб ) +   Лицензии и сертификаты Сертификат соответствия правилам безопасности в нефтяной и газовой промышленности № С-ЭПБ.001.ТУ.00553 ( Обновлён: 19.06.2017 Размер: 1.34 Мб ) Декларация о соответствии Техническому регламенту ТС 020/2011 ( Обновлён: 26.04.2016 Размер: 642.98 Кб ) Токовые выходы Параметры Напряжение Значение Рабочее сопротивление нагрузки в зависимости от напряжения питания выходов 20 В (0-800) Ом 36 В (0-1600) Ом Относительная погрешность формирования тока 0,5 % Питание Диапазон напряжения питания (18-36) В Потребление мощности, не более 3 Вт Диапазон напряжения питания выходов 20-36 В Интерфейсы Интерфейсы обмена данными CAN Корпус Класс защиты от внешних воздействий по ГОСТ 14254 IP 20 Габаритные размеры 70x110x60 Масса, не более 0,4 кг Монтаж DIN-рейка Условия эксплуатации Температура от -10°C до +50°C Относительная влажность, не более 95% Механические нагрузки по ГОСТ P 52931 группа V1
