MIC-2500

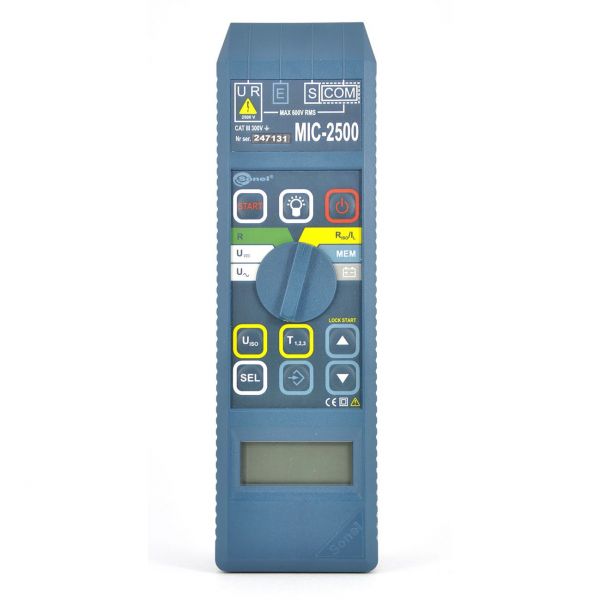

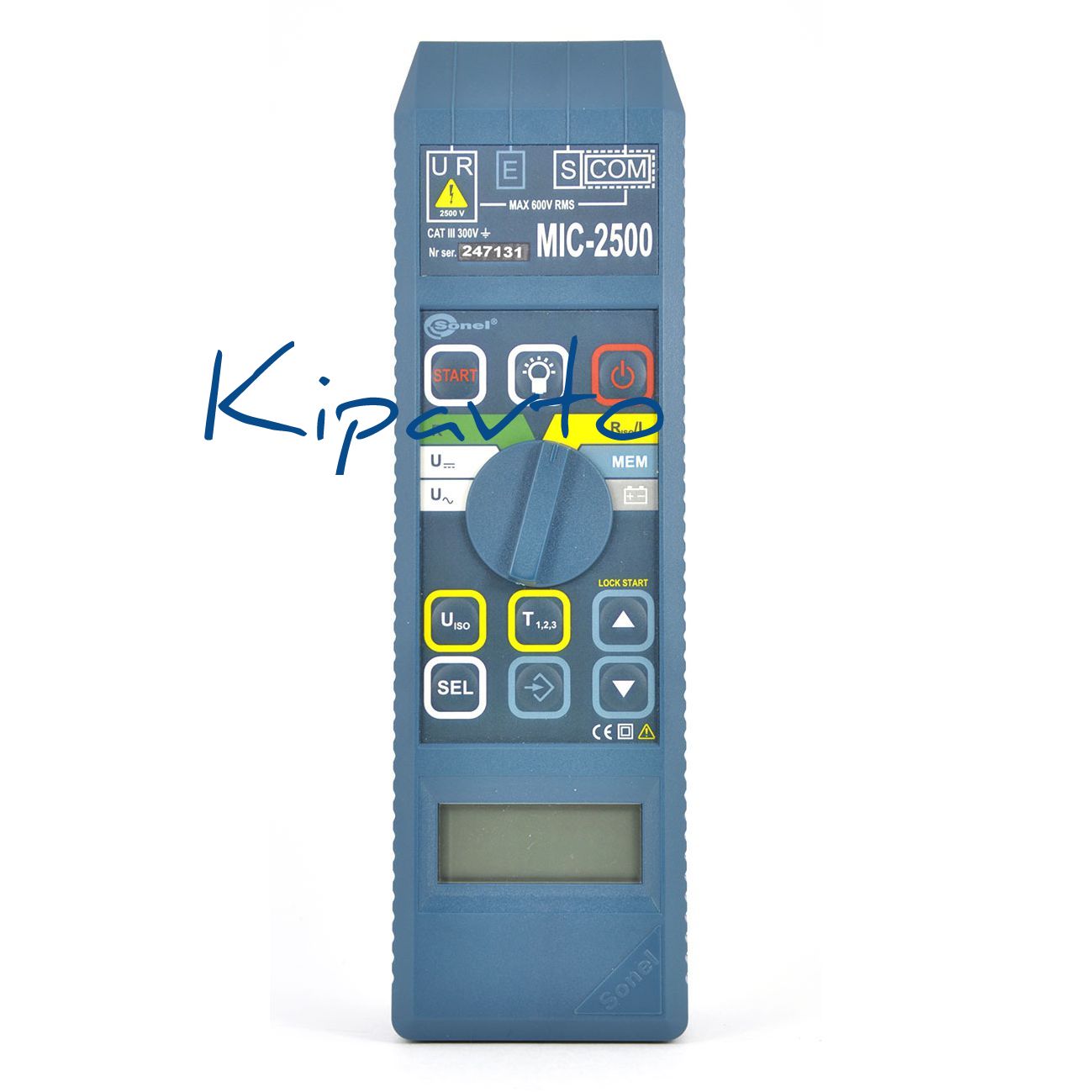

MIC-2500 Измеритель сопротивления, увлажнённости и степени старения электроизоляции Назначение измерителя MIC-2500 Прибор MIC-2500 предназначен для непосредственного измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Прибор имеет очень важную функцию: возможность измерять сопротивление изоляции за три временных промежутка и по этим значениям вычислять коэффициенты абсорбции (увлажненности) и поляризации (старения изоляции). Регистрация результатов измерений в памяти прибора и на компьютере позволяют контролировать состояние изоляции с течением времени. Встроенная схема автоматической зарядки аккумуляторов от наружного блока питания обеспечивает их оптимальное обслуживание и увеличивает срок службы. Основные характеристики измерителя MIC-2500 — измерение сопротивления изоляции до 1100 ГОм; — измерительное напряжение от 50 до 2500 В с шагом 10 В; — проверка целостности цепи током до 200 мА; — вычисление коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции); — автоматическая разрядка ёмкости измеряемого объекта после окончания измерений сопротивления изоляции; — высокая точность; — автоматический выбор измерительных диапазонов; — отображение тока утечки; — запоминание установленных значений измерительного напряжения и интервалов времени; — измерение напряжения переменного и постоянного тока; — память 990 результатов измерений; — передача данных в компьютер. Технические характеристики измерителя MIC-2500 Измерительное напряжение, задаваемое с шагом 10 В в диапазоне 50 … 2500 В Диапазон измерения: RISOmin=UISOnom/IISOmax … 1100 ГОм (IISOmax = 1 мА) Характеристики измерителя MIC-2500 Диапазон Разрешение Основная погрешность 0,00 … 99,90 кОм 0,01 кОм ± (3% и. в. + 20 ед. мл. разряда) 100,0 … 999,0 кОм 0,1 кОм 1,000 … 9,990 МОм 0,001 МОм 10,00 … 99,90 МОм 0,01 МОм 100,0 … 999,0 МОм 0,1 МОм 1,000 … 9,990 ГОм 0,001 ГОм 10,00 … 99,90 ГОм 0,01 ГОм 100,0 … 999,0 ГОм 0,1 ГОм 1000 … 1100 ГОм 1 ГОм Точность задания напряжения — 0 + 10% от установленных значений Температурная стабильность напряжения не более 0,1%/°C Количество интервалов времени измерения T1, T2 и T3, для определения коэффициентов абсорбции и поляризации; три, в выбранном диапазоне от 1 до 600 секунд, точность ±1 с Диапазон Разрешение Основная погрешность 0 … 600 В 1 В ± (3% и.в. + 2 ед. мл. разряда) Низковольтное измерение сопротивления Диапазон Разрешение Основная погрешность 0,0 … 99,9 Ом 0,1 Ом ± (2% и. в. + 3 ед. мл. разряда) 100,0 … 399,9 Ом 0,1 Ом ± (4% и. в. + 3 ед. мл. разряда) Звуковой сигнал при сопротивлениях меньше чем 35 Ом ± 25 Ом Максимальное напряжение при разомкнутых зажимах — 9,6 В Максимальный ток короткого замыкания при замкнутых зажимах — 200 мА Дополнительные технические характеристики измерителя MIC-2500 Наименование параметра Значение Габариты (Ш x В x Г) 230 х 67 х 68 мм Масса 0,85 кг Дисплей жидкокристаллический, 4 цифры высотой 14 мм Частота измерений для функции измерения RISO/IL около 1 измерения в секунду Количество измерений RISO мин. 2500 Номинальное напряжение сети 230 В, 50 Гц Питание измерителя пакет аккумуляторов типа SONEL NiCd 9,6 В Температурный диапазон 0 … +40°C Температура хранения -20 … +60°C Время до самовыключения 300 секунд Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557 Категория безопасности III 300 В согласно PN-EN 61010-1 Степень защиты корпуса согласно PN-EN 60529 IP40 Комплектация измерителя MIC-2500 — Прибор — Документация — Провод измерительный 1,2 м с разъёмами «банан» чёрный — Зажим «Крокодил» изолированный жёлтый K02 — Футляр с ремнем М2 — Зажим «Крокодил» изолированный черный K01 — Аккумуляторные батареи NiCd SONEL 8 ECF 1800 CS (MIC-1000, MIC-2500) — Зарядное устройство для аккумуляторов Z1 — Специальный кабель с четырехконтактным разъемом 2,5 кВ — для MIC-2500
