MIC-1000

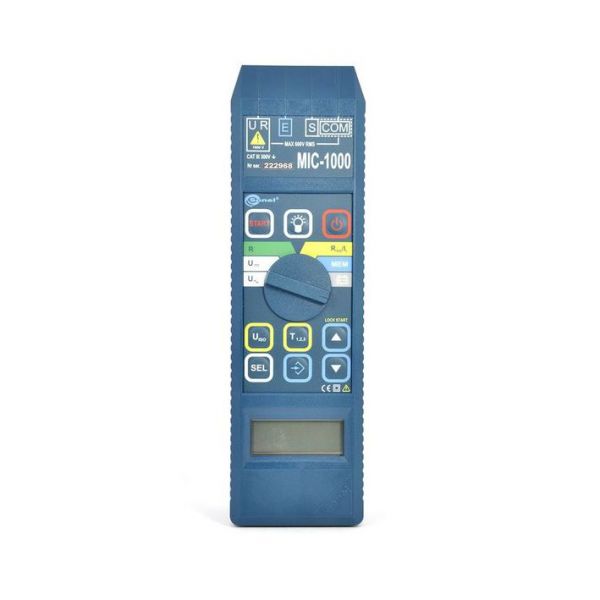

MIC-1000 Измеритель сопротивления, увлажнённости и степени старения электроизоляции Назначение измерителя MIC-1000 Прибор MIC-1000 предназначен для непосредственного измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Прибор имеет очень важную функцию: возможность измерять сопротивление изоляции за три временных промежутка и по этим значениям вычислять коэффициенты абсорбции (увлажненности) и поляризации (старения изоляции). Регистрация результатов измерения в памяти прибора и на компьютере позволяет контролировать состояние изоляции с течением времени. Встроенная схема автоматической зарядки аккумуляторов от наружного блока питания обеспечивает их оптимальное обслуживание и увеличивает срок службы. Основные характеристики измерителя MIC-1000 — измерение сопротивления изоляции до 110 ГОм; — измерительное напряжение от 50 до 1000 В с шагом 10 В; — проверка целостности цепи током до 200 мА; — вычисление коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции); — запоминание установленных значений измерительного напряжения и интервалов времени; — высокая точность; — автоматический выбор измерительных диапазонов; — отображение тока утечки; — автоматическая разрядка ёмкости измеряемого объекта после окончания измерений сопротивления изоляции; — измерение напряжения переменного и постоянного тока; — память 990 результатов измерений; — передача данных в компьютер. Технические характеристики измерителя MIC-1000 — Измерительное напряжение, задаваемое с шагом 10 В в диапазоне 50…1000 В — Диапазон измерения:RISOmin=UISOnom/IISOmax…110,0 ГОм (IISOmax=1 мА) Характеристики измерителя MIC-1000 Измерение сопротивления изоляции Диапазон Разрешение Погрешность основная 50,00…99,90 кОм 0,01 кОм ± (3% и. в. + 20 ед. мл. разряда) 100,0…999,0 кОм 0,1 кОм 1,000…9,990 МОм 0,001 МОм 10,00…99,90 МОм 0,01 МОм 100,0…999,0 МОм 0,1 МОм 1,000…9,990 ГОм 0,001 ГОм 10,00…99,90 ГОм 0,01 ГОм 100,0…110,0 ГОм 0,1 ГОм Точность задания напряжения (Robc[Ом] > 1000*UN[В])    0 + 10% от установленных значений Температурная стабильность напряжения не более 0,1%/°C Количество интервалов времени измерения T1, T2 и T3, для определения коэффициентов абсорбции и поляризации: три, в выбранном диапазоне от 1 до 600 секунд, точность ±1 с. Измерение напряжения постоянного тока 0…600 В 1 В ± (3% и. в. + 2 ед. мл. разряда) Измерение напряжения переменного тока 0…600 В 1 В ± (3% и. в. + 2 ед. мл. разряда) Низковольтное измерение сопротивления 0,0…99,9 Ом 0,1 Ом ± (2% и. в. + 3 ед. мл. разряда) 100,0…399,9 0,1 Ом ± (4% и. в. + 3 ед. мл. разряда) — звуковой сигнал при сопротивлениях меньше чем 35 Ом ± 25 Ом — максимальное напряжение при разомкнутых зажимах 9,6 В — максимальный ток короткого замыкания при замкнутых зажимах 200 мА Дополнительные технические характеристики Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557 Категория безопасности III 300 В согласно PN-EN 61010-1 Степень защиты корпуса согласно PN-EN 60529 IP40 Питание измерителя пакет аккумуляторов типа SONEL NiCd 9,6 В Температура рабочая — 10…+ 40°C Температура хранения — 20…+ 60°C Время до самовыключения — функция измерения RISO/IL зависит от установленного времени T2 либо T3 (T2/T3 + 300 секунд) — остальные функции измерения….300 секунд Частота измерений для функции измерения RISO/IL Количество измерений RISO ок. 1 измерения в секунду. мин. 2500 Дисплей жидкокристаллический, 4 цифры высотой 14 мм Питание 230 В, 50 Гц Габаритные размеры 230х67х68 мм Масса 0,33 кг (без аккумуляторов), 0,85 кг (с аккумуляторами) Комплектация измерителя MIC-1000 — Прибор — Зарядное устройство для аккумуляторов со штекером 3,5 мм — Зажим «Крокодил» изолированный чёрный K01 (10 А) — Футляр с ремнем — Кабель специальный с четырёхконтактным разъёмом 1 кВ — Провод измерительный 1,2 м с разъёмами типа «банан» чёрный — Зажим «Крокодил» изолированный жёлтый K02 (20 А) — Руководство по эксплуатации
