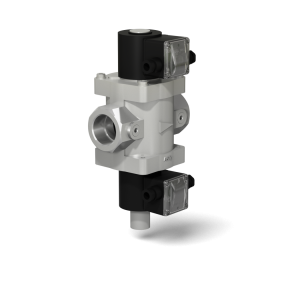

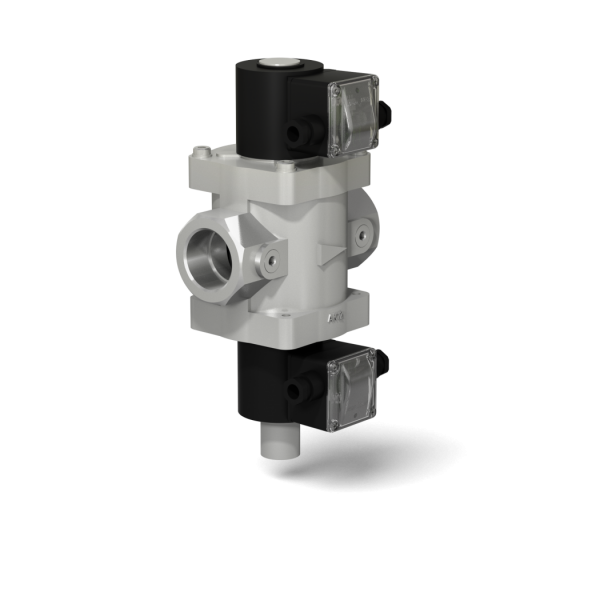

Клапан трехпозиционный муфтовый с одним регулятором расхода на DN 20 - 50

Трехпозиционный клапан работает в следующих режимах: “максимальный расход”, “отключено”, “среднее значение расхода”. Подвод электропитания к клапану осуществляется по следующей схеме: а) 100 % расхода - напряжение подано на катушки “А” и “В”; б) 10 - 60 % расхода - напряжение подано только на катушку “А”. Необходимый расход газа устанавливается ручным регулятором на магнитной системе (катушке) “В”. Поворачивая винт в сторону знака ”-” можно уменьшить количество проходящего через клапан газа.   Частота включений, 1/час, не более: 1000 Потребляемая мощность электромагнитной катушки, в нагретом состоянии, не более: -в момент открытия клапана: 25 Вт; -в режиме энергосбережения: 12,5 Вт; Потребляемый ток в момент открытия клапана, не более: для исполнения 220 В: 150 мА для исполнения 110 В: 300 мА для исполнения 24 В: 1300 мА Климатическое исполнение: У3.1    (-30...+40 О С); У2 (-45...+40 О С); УХЛ2 (-60...+40 О С) УХЛ1 (-60...+40 О С) - только для взрывозащищенного исполнения Степень защиты: общепромышленное исполнение - IP65; взрывозащищенное исполнение - IP67. Полный ресурс включений, не менее: 1 000 000. Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ, легированная сталь Монтажное положение: любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана. Наимено­ вание клапана DN Диапазон присоединит. давления, МПа G, дюйм Размеры, мм Масса, кг Коэффи­циент сопротив­ления ** L L 1 B D K H A ВН3/4В-0,2 20 0...0,02 3/4 91 18 63 65 (80)* 224 125 3,5 (5,9)* 8,0 ВН3/4В-1 0...0,1 ВН1В-0,2 25 0...0,02 1 105 21 72 231 128 3,7 (6,1)* 11,0 ВН1В-1 0...0,1 ВН1 1/2В-0,2 40 0...0,02 1 1/2 162 19 108 307 170 6,4 (8,8)* 10,4 ВН2В-0,2 50 2 118 6,9 (9,3)* 12,6    * Для взрывозащищенного исполнения клапана. ** При полностью открытом регуляторе расхода
