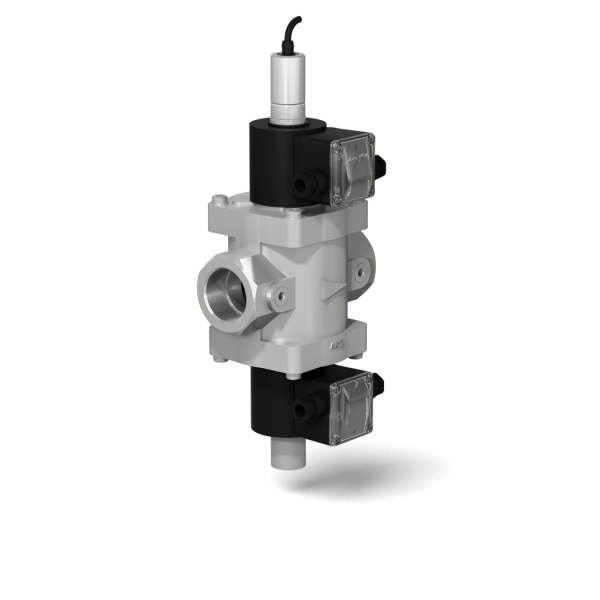

Клапан трехпозиционный муфтовый с одним регулятором расхода и датчиком положения на DN 20-50

Трехпозиционный клапан работает в следующих режимах: “максимальный расход”, “отключено”, “среднее значение расхода”. Подвод электропитания к клапану осуществляется по следующей схеме: а) 100 % расхода - напряжение подано на катушки “А” и “В”; б) 10 - 60 % расхода - напряжение подано только на катушку “А”. Необходимый расход газа устанавливается ручным регулятором на магнитной системе (катушке) “В”. Поворачивая винт в сторону знака ”-” можно уменьшить количество проходящего через клапан газа от 60 % до 10 % и наоборот.   Частота включений, 1/час, не более: 1000 Потребляемая мощность электромагнитной катушки, в нагретом состоянии, не более: -в момент открытия клапана: 25 Вт; -в режиме энергосбережения: 12,5 Вт. Потребляемый ток в момент открытия клапана, не более: для исполнения 220 В: 150 мА для исполнения 110 В: 300 мА для исполнения 24 В: 1300 мА Климатическое исполнение: У3.1 (-30...+40 О С); У2 (-45...+40 О С); УХЛ2 (-60...+40 О С) УХЛ1 (-60...+40 О С) - только для взрывозащищенного исполнения Степень защиты: общепромышл. исполнение - IP65; взрывозащищ. исполнение - IP67. Полный ресурс включений, не менее: 1 000 000. Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ, легированная сталь Тип датчика положения: индуктивный (выходной ключ датчика открывается при срабатывании клапана) Напряжение питания датчика положения: 10...30 В постоянного тока Степень защиты датчика положения:  IP68 Монтажное положение: любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана Наимено­вание клапана DN Диапазон присоединит. давления, МПа G, дюйм Размеры, мм Масса, кг Коэффи­циент сопротив­ления ** L L 1 B D K H A ВН3/4В-0,2П 20 0...0,02 3/4 91 18 63 65 (80)* 322 125 3,8 (6,2)* 8,0 ВН3/4В-1П 0...0,1 ВН1В-0,2П 25 0...0,02 1 105 21 72 329 128 4,0 (6,4)* 11,0 ВН1В-1П 0...0,1 ВН1 1/2В-0,2П 40 0...0,02 1 1/2 162 19 108 407 170 6,7 (9,1)* 10,4 ВН2В-0,2П 50 2 118 7,2 (9,6)* 12,6   * Для взрывозащищенного исполнения клапана. ** При полностью открытом регуляторе расхода
