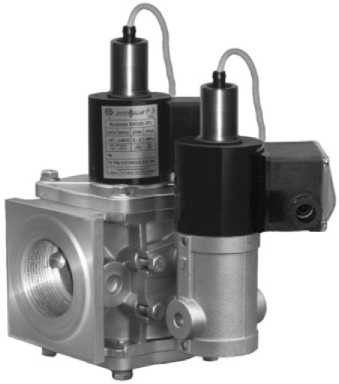

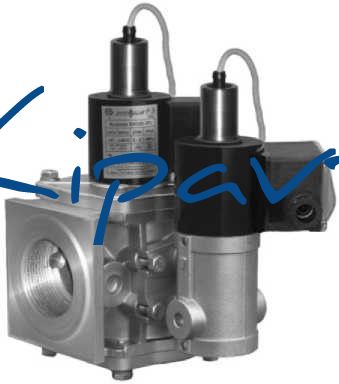

Клапан трехпозиционный (муфтовый или фланцевый) с одним регулятором расхода и датчиком положения на DN 40,50

Трехпозиционный клапан работает в следующих режимах: “максимальный расход”, “отключено” и “среднее значение расхода” Подвод электропитания к клапану осуществляется по следующей схеме: а) 100 % расхода - напряжение подано на катушку “А”; б) 10 - 60 % расхода - напряжение подано только на катушку “В”. Необходимый расход газа через байпас устанавливается ручным регулятором в нижней части корпуса байпаса. Поворачивая винт в сторону знака “-” можно уменьшить количество проходящего через клапан газа от 60 % до 10 % и наоборот.   Материал корпуса:  алюминиевые сплавы АК12ОЧ, АК12ПЧ, легированная сталь Частота включений, 1/час, не более:  1 000 Полный ресурс включений, не менее: 1 000 000 Потребляемая мощность одной электромагнитной катушки, в нагретом состоянии, не более: - для клапанов ВН1 1 / 2 В-1П, ВН1 1 / 2 В-1П фл., ВН2В-1П, ВН2В-1П фл. - 25 Вт; - для клапанов ВН1 1 / 2 В-3П, ВН1 1 / 2 В-3П фл., ВН2В-3П, ВН2В-3П фл. - 35 Вт. Потребляемый ток в момент открытия клапана, не более: - для катушки мощностью 25 Вт:       - для исполнения 220 В: 150 мА;       - для исполнения 110 В: 300 мА;       - для исполнения 24 В: 1300 мА. - для катушки мощностью 35 Вт:       - для исполнения 220 В: 190 мА;       - для исполнения 110 В: 380 мА;       - для исполнения 24 В: 1700 мА.   Степень защиты: общепромышленное исполнение - IP65; взрывозащищенное исполнение - IP67. Климатическое исполнение: У3.1 (-30...+40 О С); У2 (-45...+40 О С); УХЛ2 (-60...+40 О С) УХЛ1 (-60...+40 О С) - только для взрывозащищенного исполнения. Тип датчика:   индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68 Напряжение питания датчика положения: 10...30 В постоянного тока Монтажное положение: любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана     Модификации   Наимено­вание клапана (муфтового)  DN Диапазон присоединит. давления, МПа G, дюйм Размеры, мм Масса, кг Коэффициент сопротивления L L 1 B D K H A ВН1 1/2В-1П 40 0...0,1 1 1/2 162 19 185 65 (80)* 210 75 7,1 (9,5)* 10,4 ВН1 1/2В-3П 0...0,3 190 80 8,3 (9,8)* ВН2В-1П 50 0...0,1 2 195 65 (80)* 212 77 7,6 (10,0)* 12,6 ВН2В-3П 0...0,3 200 80 8,8 (10,3)*   Наимено­вание клапана (фланцевого) DN Диапазон присоеди­нительного давления, МПа Размеры, мм Масса, кг Коэф­фициент сопротив­ления L B D K H A D d ВН1 1/2В-1П фл. 40 0...0,1 162 185 65 (80)* 210 75 100 12,5 7,1 (9,5)* 9,1 ВН1 1/2В-3П фл. 0...0,3 190 80 8,3 (9,8)* ВН2В-1П фл. 50 0...0,1 195 65 (80)* 212 77 110 7,6 (10,0)* 11,6 ВН2В-3П фл. 0...0,3 200 80 8,8 (10,3)* * Для взрывозащищенного исполнения клапана. ** При полностью открытом регуляторе расхода
