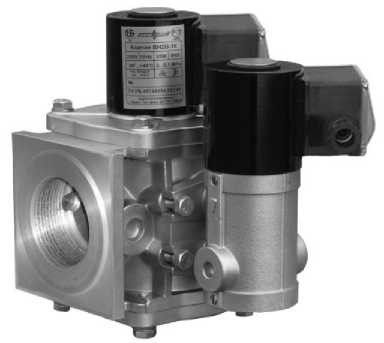

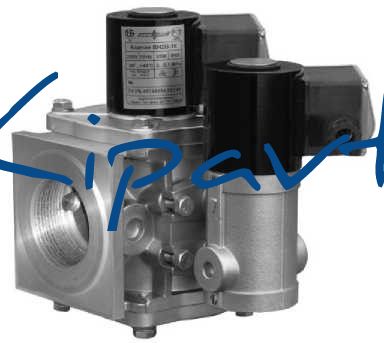

Клапан трехпозиционный (муфтовый или фланцевый) с двумя регуляторами расхода на DN 40,50

Трехпозиционный клапан работает в следующих режимах: “максимальный расход”, “отключено” и “среднее значение расхода”.Подвод электропитания к клапану осуществляется по следующей схеме: а) 40 - 100 % расхода - напряжение подано на катушку “А”. Необходимый расход газа устанавливается ручным регулятором в нижней части корпуса основного клапана. Поворачивая винт в сторону знака “- ” можно уменьшить количество проходящего через клапан газа от 100 % до 40 % и наоборот. б) 10 - 40 % расхода - напряжение подано только на катушку “В”. Необходимый расход газа через байпас устанавливается ручным регулятором в нижней части корпуса байпаса. Поворачивая винт в сторону знака “- ” можно уменьшить количество проходящего через клапан газа от 40 % до 10 % и наоборот.   Материал корпуса:  алюминиевые сплавы АК12ОЧ, АК12ПЧ, легированная сталь Частота включений, 1/час, не более: 1 000 Полный ресурс включений, не менее: 1 000 000 Потребляемая мощность одной электромагнитной катушки, в нагретом состоянии, не более: - для клапанов ВН1 1 / 2 В-1К, ВН1 1 / 2 В-1К фл., ВН2В-1К, ВН2В-1К фл. - 25 Вт; - для клапанов ВН1 1 / 2 В-3К, ВН1 1 / 2 В-3К фл., ВН2В-3К, ВН2В-3К фл. - 35 Вт. Потребляемый ток в момент открытия клапана, не более: - для катушки мощностью 25 Вт:       - для исполнения 220 В: 150 мА       - для исполнения 110 В: 300 мА       - для исполнения 24 В: 1300 мА - для катушки мощностью 35 Вт:       - для исполнения 220 В: 190 мА       - для исполнения 110 В: 380 мА       - для исполнения 24 В: 1700 мА Степень защиты: общепромышленное исполнение - IP65; взрывозащищенное исполнение - IP67. Климатическое исполнение: У3.1 (-30...+40 О С); У2 (-45...+40 О С); УХЛ2 (-60...+40 О С) УХЛ1 (-60...+40 О С) - только для взрывозащищенного исполнения Монтажное положение: любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана   Модификации   Наимено­ вание клапана DN Диапазон присоединит. давления, МПа G, дюйм Размеры, мм Масса, кг Коэф­фициент сопротив­ления L L1 B D K H A ВН1 1/2В-1К 40 0...0,1 1 1/2 162 19 185 65 (80)* 210 75 6,4 (8,8)* 10,4 ВН1 1/2В-3К 0...0,3 190 80 7,6 (9,1)* ВН2В-1К 50 0...0,1 2 195 65 (80)* 212 77 6,9 (9,3)* 12,6 ВН2В-3К 0...0,3 200 80 8,1 (9,6)*   Наимено­ вание клапана DN Диапазон присоеди­нительного давления, МПа Размеры, мм Масса, кг Коэф­фициент сопротив­ления L B D K H A D d ВН1 1/2В-1К фл. 40 0...0,1 162 185 65 (80)* 210 75 о о 12,5 6,4 (8,8)* 9,1 ВН1 1/2В-3К фл. 0...0,3 190 80 7,6 (9,1)* ВН2В-1К фл. 50 0...0,1 195 65 (80)* 212 77 110 6,9 (9,3)* 11,6 ВН2В-3К фл. 0...0,3 200 80 8,1 (9,6)*
