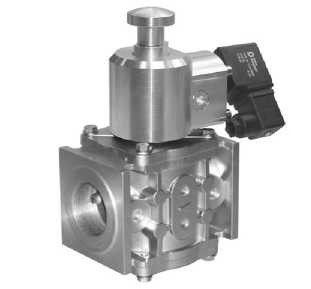

Клапан двухпозиционный муфтовый с ручным взводом механического типа с датчиком положения DN 15-50

Область применения: Данные клапаны предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа. Принцип работы клапанов без дополнительной блокировки: Для открытия клапана необходимо подать напряжение питания на электромагнитную катушку и поднять шток ручного взвода вверх до упора. Закрытие клапана происходит при обесточивании электромагнитной катушки. Если катушка обесточена, клапан возможно открыть, но он не фиксируется в открытом положении. Принцип работы клапанов с дополнительной блокировкой: Для открытия клапана необходимо подать напряжение питания на электромагнитную катушку и поднять шток ручного взвода вверх до упора. Закрытие клапана происходит при обесточивании электромагнитной катушки. Если катушка обесточена, клапан открыть невозможно (шток ручного взвода заблокирован).   Материал корпуса:  алюминиевые сплавы АК12ОЧ, АК12ПЧ, легированная сталь Климатическое исполнение:  У3.1 (-30...+40 О С) Напряжение питания: - 220 В, 50 Гц; - 24 В пост, тока; - 12 В пост. тока. Потребляемая мощность:  18 Вт Степень защиты:   IP65 Полный ресурс, не менее:  50 000 включений Время закрытия:  не более 1 с Тип датчика:   индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68 Напряжение питания датчика положения: 10...30 В постоянного тока Монтажное положение: любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана Модификации   Наимено­вание клапана DN Диапазон присоедини-­ тельного давления, МПа G, дюйм Размеры, мм Масса, кг Коэффи-­ циент сопротив-­ ления L L 1 L 2 B H A ВН 1 / 2 Рм-6П 15 0...0,6 1 / 2 91 18 210 70 196 31,5 2,0 5,2 ВН 3 / 4 Рм-6П 20 3 / 4 8,0 ВН1Рм-6П 25 1 105 21 80 202 35 2,2 11,0 ВН1 1 / 4 Рм-6П 32 1 1 / 4 140 20 95 265 75 3,5 11,8 ВН1 1 / 2 Рм-6П 40 1 1 / 2 162 19 108 270 4,1 10,4 ВН2Рм-6П 50 2 118 77 4,3 12,6
