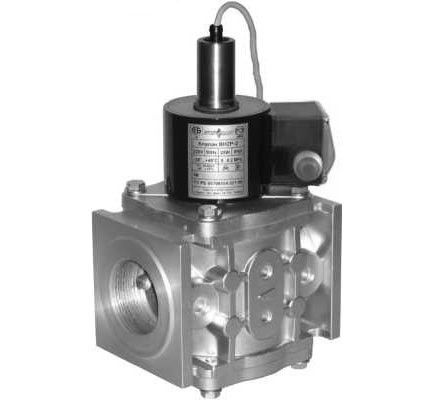

Клапан двухпозиционный муфтовый с ручным взводом электрического типа с датчиком положения на DN 15-50

Данные клапаны предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа, где необходимо гарантированное закрытие клапана при пропадании напряжения питания, а открытие возможно при воздействии оператора на орган (кнопку) управления.   Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ, легированная сталь Климатическое исполнение: У3.1    (-30...+40 О С); У2 (-45...+40 О С); УХЛ2 (-60...+40 О С) Степень защиты:   IP65 Частота включений, 1/час, не более: для исполнений до 0,4 МПа - 1000 срабатываний;     для исполнений до 0,6 МПа - 300 срабатываний. Напряжение питания:  220 В, 50 Гц. Полный ресурс, не менее: для исполнений до 0,4 МПа - 1 000 000 включений; для исполнений до 0,6 МПа - 500 000 включений. Тип датчика:   индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68 Напряжение питания датчика положения: 10...30 В постоянного тока Монтажное положение: любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана Модификации Наименование клапана DN Диапазон присоедин. давления, МПа G, дюйм Размеры, мм Потребля­емая мощ­ность, Вт, не более* Мас­са, кг Коэффи­циент сопротив­ления L L 1 B Dk H A ВН 1 / 2 Р-4П 15 0...0,4 1 / 2 91 18 63 65 231 31,5   25 / 12,5  2,2 5,2 ВН 1 / 2 Р-6П 0...0,6 80 80 260 3,8 ВН 3 / 4 Р-4П 20 0...0,4 3 / 4 63 65 231 2,2 8,0 ВН 3 / 4 Р-6П 0...0,6 80 80 260 3,8 ВН1Р-4П 25 0...0,4 1 105 21 72 65 238 35 2,4 11,0 ВН1Р-6П 0...0,6 80 80 270 35 / 17,5 3,9 ВН1 1 / 4 Р-1П 32 0...0,1 1 1 / 4 140 20 95 65 298 75 25 / 12,5 3,1 11,8 ВН1 1 / 4 Р-3П 0...0,3 80 35 / 17,5 4,3 ВН1 1 / 4 Р-6П 0...0,6 ВН1 1 / 2 Р-1П 40 0...0,1 1 1 / 2 162 19 108 65 308 25 / 12,5 4,7 10,4 ВН1 1 / 2 Р-2П 0...0,2 80 5,4 ВН1 1 / 2 Р-3П 0...0,3 35 / 17,5 ВН1 1 / 2 Р-6П 0...0,6 330 40 / 20 5,9 ВН2Р-1П 50 0...0,1 2 118 65 310 77 25 / 12,5 4,9 12,6 ВН2Р-2П 0...0,2 80 5,7 ВН2Р-3П 0...0,3 35 / 17,5 ВН2Р-6П 0...0,6 332 40 / 20 6,2   * Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
