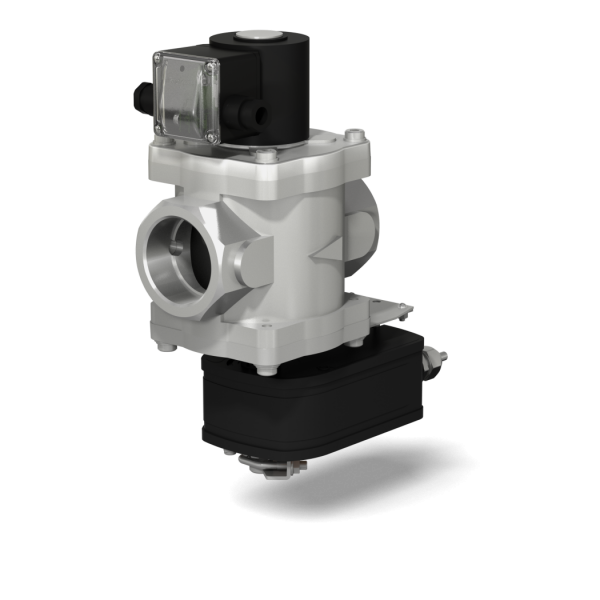

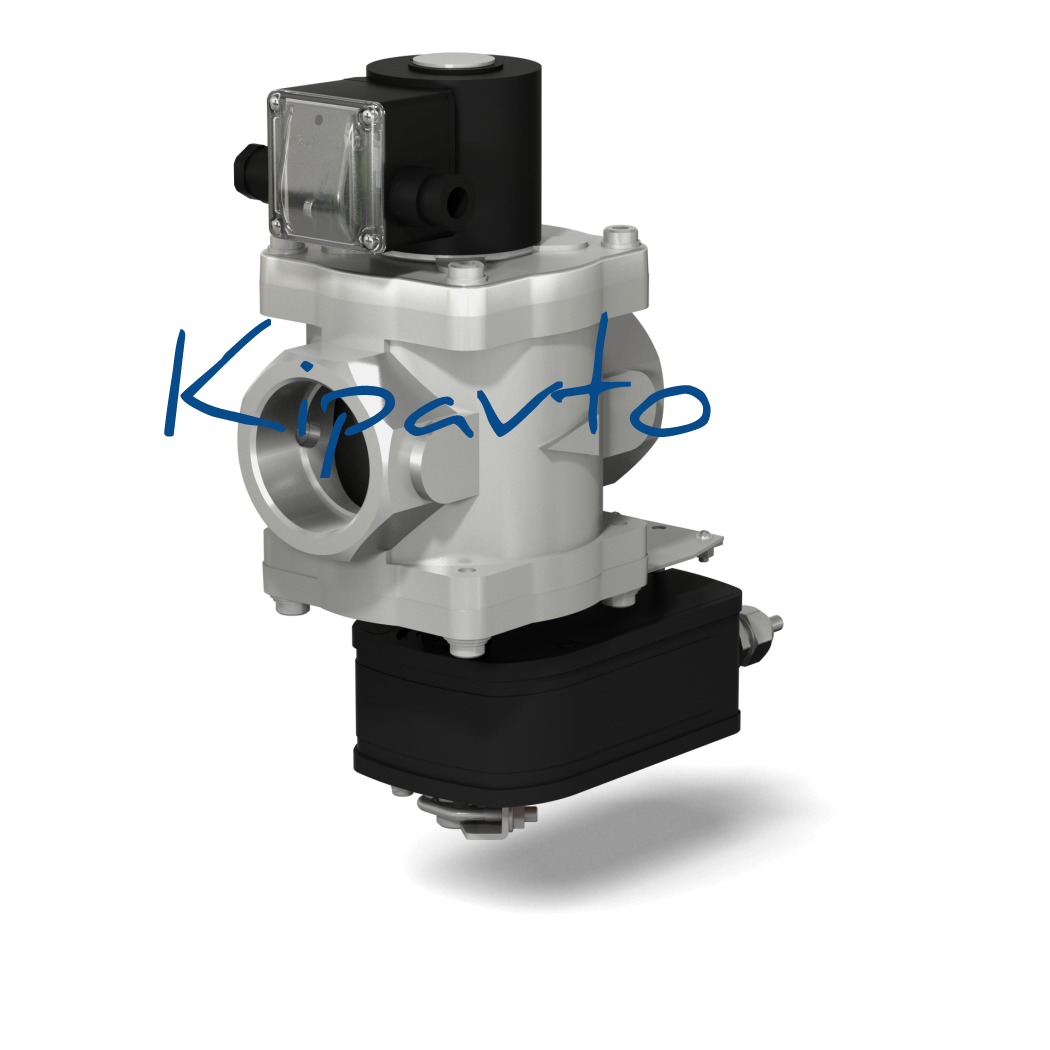

Клапан двухпозиционный муфтовый с электроприводом регулятора расхода на DN 40,50 (привод LF230-S)

В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа после запорного органа. Клапан с позиционным регулированием работает в следующих режимах: - “закрыто” (при обесточенной электромагнитной катушке); - “промежуточный расход” - составляет 10-50 % от номинального (напряжение подано на элек- тромагнитную катушку; установка расхода производится вращением вала регулирующей заслонки при ослабленном креплении хомута электропривода к валу заслонки); - “номинальный расход” (напряжение подано на электромагнитную катушку и электропривод заслонки; установка расхода производится с помощью механического упора на электроприводе). При подаче напряжения электропривод поворачивает заслонку в положение “номинальный расход”, ограниченное механическим упором, одновременно растягивая возвратную пружину. В случае отклю- чения напряжения питания пружина возвращает заслонку в положение “промежуточный расход”. Материал корпуса: алюминиевые сплавы АК120Ч, АК12ПЧ, легированная сталь, легированная сталь Частота включений. 1/час. не более: 20 Напряжение питания: -  электромагнитной катушки: 220 В, 110 В, 24 В (50 Гц); 24 В (пост. тока); - электропривода расхода: 220 В (50 Гц) Климатическое исполнение:  У3.1 (-30...+40°С) Степень защиты клапана: IP65; Степень защиты электропривода: IP54 Полный ресурс включений. не менее: 500000 Монтажное положение: любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана. Угол поворота регулятора: 90° Время полного хода регулятора, с: 75 (для работающего двигателя); 20 (для возвратной пружины). Напряжение питания датчика положения:  10...30 В постоянного тока Тип датчика: индуктивный (выходной ключ датчика открывается при срабатывании клапана) Наименование клапана DN G, дюйм Диапазон присоедин. давления, МПа Размеры, мм Потребл. мощность, Вт, не более* Масса, кг Коэффиц. сопротивл. Рис.  L L 1 B D k H A  ВН1 1 / 2 М-1К ПОЗ. 40 1 1 / 2 0...0,1 254 162 108 65 300 140 25 /12,5 5,4 11,7 1  ВН1 1 / 2 М-1К ПОЗ. П З98 5,7 2   ВН1 1 / 2 М-2К ПОЗ. 0...0,2 300 6 1  ВН1 1 / 2 М-2К ПОЗ. П 80 З98 З5 /17,5 6,З 2  ВН1 1 / 2 М-ЗК ПОЗ. 0...0,З 300 6,1 1  ВН1 1 / 2 М-ЗК ПОЗ. П З98 6,4 2  ВН2М-1К ПОЗ. 50 2 0...0,1 118 65 300 25 /12,5 5,9 16,5 1 ВН2М-1КП ПОЗ. П З98 6,2 2  ВН2М-2К ПОЗ. 0...0,2 300 6,5 1  ВН2М-2К ПОЗ. П 80 З98 6,8 2  ВН2М-ЗК ПОЗ. 0...0,З 300 З5 /17,5 6,6 1  ВН2М-ЗК ПОЗ. П З98 6,9 2   * Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.  * Коэффициент сопротивления указан при полностью открытой регулирующей заслонке.
