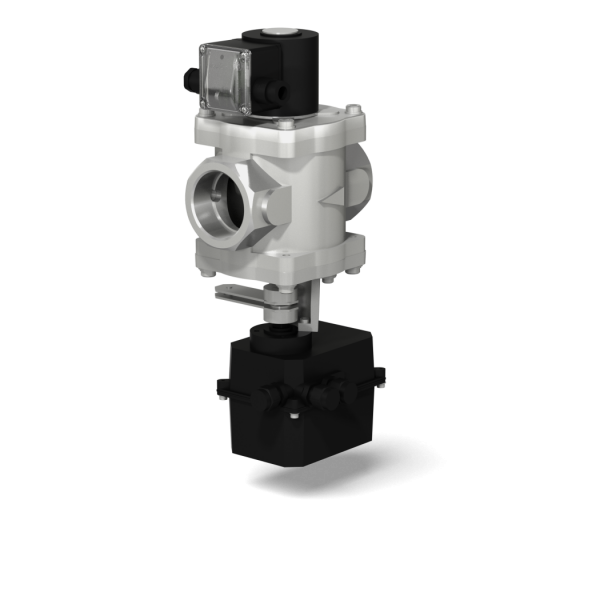

Клапан двухпозиционный муфтовый с электроприводом регулятора расхода на DN 40-50 (привод SP0)

Материал корпуса:   алюминиевые сплавы АК12ОЧ,  АК12ПЧ, легированная сталь Частота включений, 1/час, не более:   40   Напряжение питания: -электромагнитной катушки:   220В, 110В, 24В (50 Гц), 24В (пост.тока); -электропривода расхода:   24В (пост. тока).   Климатическое исполнение:  У3.1 (-30...+40 О С); Степень защиты клапана: IP65. Степень защиты электропривода: IP54. Полный ресурс включений, не менее:   500  000.   Монтажное положение: любое, за исключением, когда электро-магнитная катушка располагается ниже продольной оси  клапана. Угол поворота регулятора: 90°. Время полного хода регулятора, с: 80 В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа после запорного органа. Клапан с пропорциональным регулированием работает в следующих режимах: - “закрыто” (при обесточенной электромагнитной катушке); -“номинальный расход” (напряжение подано на электромагнит и электропривод заслонки; установка расхода производится с помощью установки концевых выключателей на электроприводе). Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления. Наименование клапана DN Диапазон присоединительного давления, МПа D K Потребляемая мощность, Вт, не более* Масса, кг Коэффиц. сопротивления ВН1 1/2M-1К 40 0...0,1 65 25 / 12,5 5,4 11,1 ВН1 1/2M-2К 0...0,2 80 6 ВН1 1/2M-3К 0...0,3 35 / 17,5 6,1 ВН2M-1К 50 0...0,1 65 25 / 12,5 5,9 14,8 ВН2M-2К 0...0,2 80 6,5 ВН2M-3К 0...0,3 35 / 17,5 6,6   * Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
