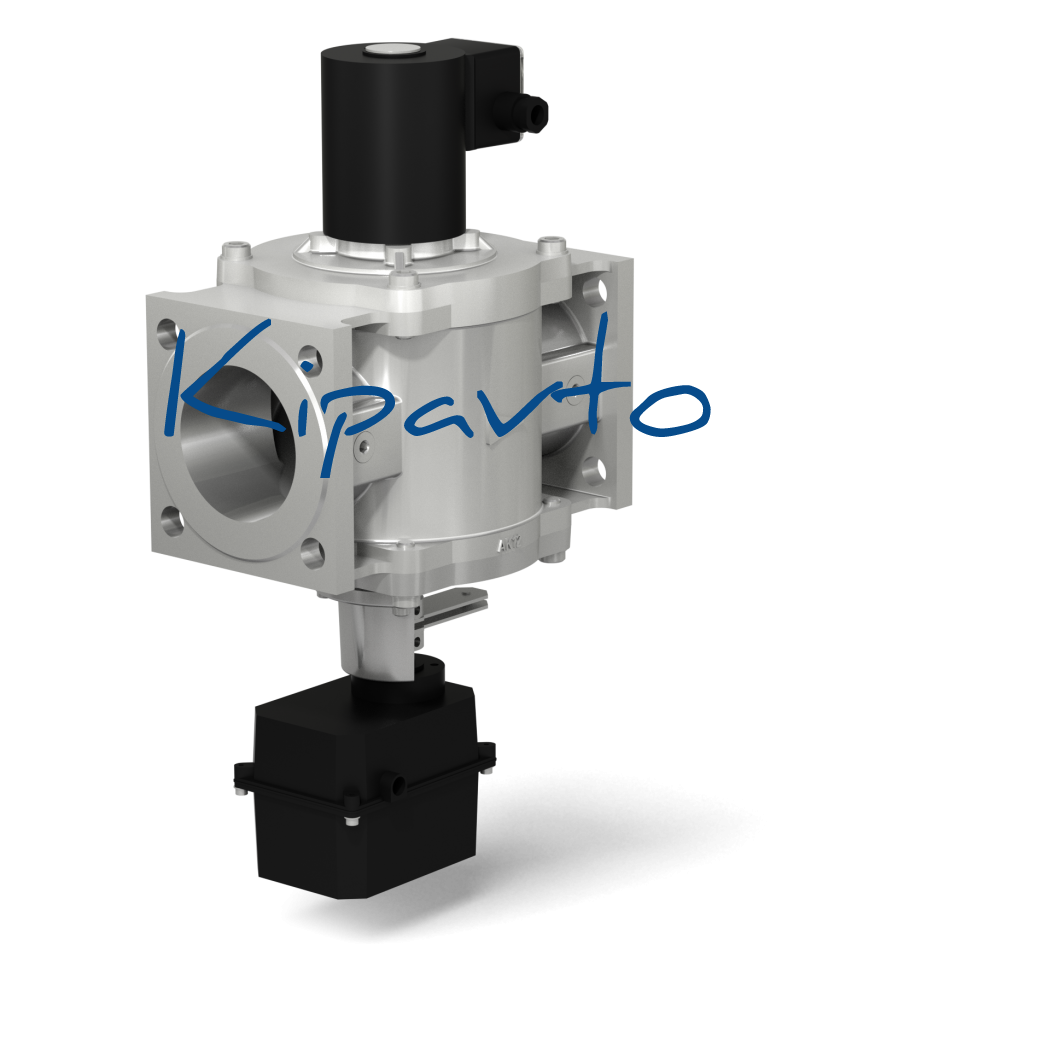

Клапан двухпозиционный фланцевый с электроприводом регулятора расхода на DN 40-100 (привод SP0)

В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляет- ся изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа после запорного органа. Клапан с пропорциональным регулированием работает в следующих режимах: - “закрыто” (при обесточенной электромагнитной катушке); - “номинальный расход” (напряжение подано на электромагнитную катушку и электропривод заслонки; установка расхода производится с помощью установки концевых выключателей на электроприводе). Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления.   Материал корпуса: алюминиевые сплавы АК120Ч, АК12ПЧ, легированная сталь Частота включений, 1/час, не более:  40 Напряжение питания: - электромагнитной катушки: 220 В, 110 В, 24 В (50 Гц), 24 В (пост. тока); - электропривода расхода: 220 В, 50 Гц Климатическое исполнение:  У3.1 (-30...+40 °С) Степень защиты клапана: IP65; Степень защиты электропривода: IP54 Полный ресурс включений. не менее: 500000   Потребляемая мощность, Вт, не более Напряжение питания, В Потребляемый ток, мА, не более           Потребляемая мощность, Вт, не более Напряжение питания, В Потребляемый ток, мА, не более 25 / 12,5  220  150  55 / 32,5  220   230  25  110 300  55   110 460 24  1300 24 2100  35 / 17,5 220 190  65 / 32,5 220  300 35 110 380  65 110  600 24 1700 24 2800 40 / 20 220 200  90 / 45  220 410 40 110 400  90   110 820 24 1800  24  3750 Монтажное положение: любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана. Угол поворота регулятора: 90° Время полного хода регулятора, с:  80   Монтажное положение: -    для DN 40, 50 - любое, за исключением, когда электромагнитная катушка располагается ниже про- дольной оси клапана; -    для DN 65 - 100 - на горизонтальном трубопроводе (катушкой вверх).   Наименование клапана DN Диапазон присоедин. давления, МПа Размеры, мм Потребляемая мощность, Вт, не более** Масса, кг Коэффи- циент сопро- тивления *** L B D K H A D d ВН1 1/2М-1К фл. 40 0...0,1 162* 108 65 495 258 100  12,5   25 / 12,5 7,5 9,1 ВН1 1/2М-2К фл. 0...0,2 80 8,1 ВН1 1/2М-3К фл. 0...0,3 35 / 17,5 8,2 ВН2М-1К фл. 50 0...0,1  187   118 65 110     14 25 / 12,5 8,0 11,6 ВН2М-2К фл. 0...0,2 80 8,6 ВН2М-3К фл. 0...0,3 35 / 17,5 8,7 ВН2 1/2М-0,5К 65 0...0,05 235 144 80 540 280 130  40 / 20 11,4 9,4 ВН2 1/2М-1К 0...0,1 555 55 / 27,5 11,8 ВН2 1/2М-3К 0...0,3 570 65 / 32,5 12,3 ВН3М-0,5К 80 0...0,05 258 168 565 285 150 18 55 / 27,5 13,0 9,3 ВН3М-1К 0...0,1 580 65 / 32,5 13,4 ВН3М-3К 0...0,3 100 585 90 / 45 15,7 ВН4М-0,5К 100 0...0,05 278 183 80 592 300 170 55 / 27,5 15,0 10,9 ВН4М-1К 0...0,1 597 65 / 32,5 15,4 ВН4М-3К 0...0,3 100 602 90 / 45 17,7   * Для клапанов ВН1 1 / 2 М-...К фл. общая длина клапана составит 173 мм. ** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения. *** Коэффициент сопротивления указан при полностью открытой регулирующей заслонке.
