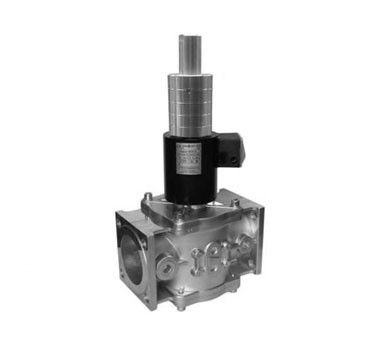

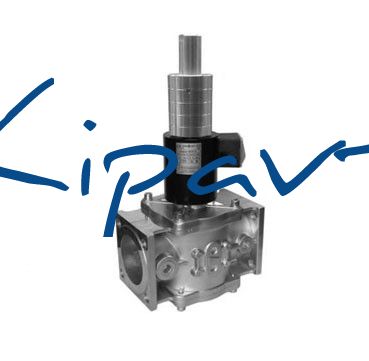

Клапан двухпозиционный фланцевый с медленным открытием и датчиком положения

Клапаны с медленным открытием предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа в различных трубопроводных системах, где необходимо медленное открытие клапана (недопустимо наличие пневмоудара в момент включения).   Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ, легированная сталь Климатическое исполнение: У3.1    (-30...+40 О С); У2 (-45...+40 О С). Время открытия: 5...20 с - для DN 25; 5...30 c - для DN 32, 40, 50; 15...40 c - для DN 65, 80, 100. Время закрытия: не более 1 с. Степень защиты: общепромышленное исполнение - IP65; взрывозащищенное исполнение - IP67. Частота включений, 1/час, не более: 30 Полный ресурс, не менее:  50 000 включений Тип датчика:   индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68 Напряжение питания датчика положения: 10...30 В постоянного тока Монтажное положение:  на горизонтальном трубопроводе (катушкой вверх). Модификации Наименование клапана DN Диапазон присоединит. давления, МПа Размеры, мм Потребляе мая мощность, Вт, не более* Масса, кг Коэффи циент сопротив ления L B Dk H A d d ВН1Т-4П фл. 25 0...0,4 160 95 80 365 65 75 11 65 / 32,5     5,3 (5,6)** 6,2 ВН1Т-6П фл. 0...0,6 ВН1 1/4Т-1П фл.. 32 0...0,1 140 420 67 90 12,5 6,3 (6,6)** 11,8 ВН1 1/4Т-3П фл. 0...0,3 ВН1 1/4Т-6П фл. 0...0,6 ВН1 1/2Т-1П фл. 40 0...0,1 162 108 435 75 100 6,5 (6,8)** 9,1 ВН1 1/2Т-2П фл. 0...0,2 ВН1 1/2Т-3П фл. 0...0,3 ВН1 1/2Т-6П фл. 0...0,6 ВН2Т-1П фл. 50 0...0,1 118 77 110 6,9 (7,2)** 11,6 ВН2Т-2П фл. 0...0,2 ВН2Т-3П фл. 0...0,3 ВН2Т-6 фл. 0...0,6 ВН2 1/2Т-0,5П 65 0...0,05 235 144 100 475 86 130 14 90 / 45 12,3 (12,6)** 9,4 ВН2 1/2Т-Ш 0...0,1 ВН2 1/2Т-3П 0...0,3 ВН2 1/2Т-6П 0...0,6 ВН3Т-0,5П 80 0...0,05 258 168 520 94 150 18 120 / 60 14,5 (14,8)** 9,3 ВН3Т-1П 0...0,1 ВН3Т-3П 0...0,3 ВН3Т-6П 0...0,6 ВН4Т-0,5П 100 0...0,05 278 183 535 107 170 16,5 (16,8)** 10,9 ВН4Т-1П 0...0,1 ВН4Т-3П 0...0,3 ВН4Т-6П 0...0,6   * Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения. ** Для взрывозащищенного исполнения.
