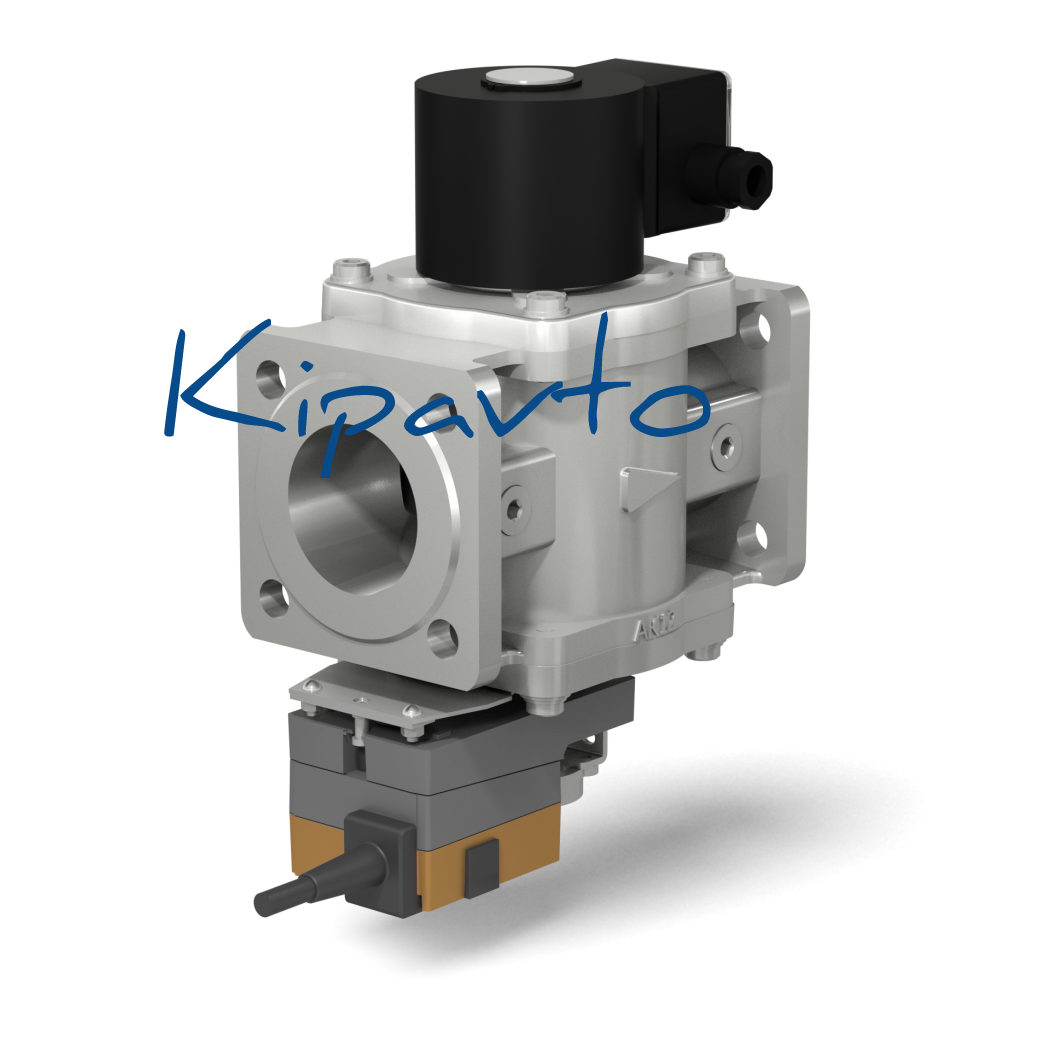

Клапан двухпозиционный фланцевый с электроприводом регулятора расхода на DN 40,50 (привод LM24A-SR)
Оставить отзыв
Есть в наличии
Способы доставки
Транспортная компания
Самовывоз
Способы оплаты
Безналичный расчет
Материал корпуса: алюминиевые сплавы АК120Ч, АК12ПЧ, легированная сталь Частота включений, 1/час, не более: 20 Напряжение питания: - электромагнитной катушки: 220 В, 110 В, 24 В (50 Гц), 24 В (пост. тока); - электропривода расхода: 24 В (пост. тока). Климатическое исполнение: У3.1 (-30...+40 °С) Степень защиты клапана: IP65; Степень защиты электропривода: IP54 Полный ресурс включений, не менее: 500000 Монтажное положение: любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана. Угол поворота регулятора: 90° Время полного хода регулятора, с: 150 Электрические характеристики клапанов Для электромагнитной катушки Для электропривода расхода Потребляемая мощность, Вт, не более Напряжение питания, В Потребляемый ток, мА, не более Напряжение питания Потребляемая мощность, Вт, не более 25 / 12,5 220 150 24 В (пост. тока) 1 Вт (во время вращения); 0,4 Вт (в состоянии покоя) 25 110 З00 24 1З00 З5 / 17,5 220 190 З5 110 З80 24 1700 В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляет- ся изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслон- ка находится по ходу газа после запорного органа. Клапан с пропорциональным регулированием работает в следующих режимах: - “закрыто” (при обесточенной электромагнитной катушке); - “номинальный расход” (напряжение подано на электромагнитную катушку и электропривод заслонки; установка расхода производится с помощью установки концевых выключателей на электроприводе). Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления. Наименование клапана DN Диапазон присоедин. давления, МПа Размеры, мм Потребл. мощность, Вт, не более* Масса, кг Коэффи- циент сопротив-ления** Рис. L L 1 B D K H A D d ВН1 1 / 2 М-1К фл. (LM24A-SR) 40 0...0,1 238 162 108 65 277 140 100 12,5 25 / 12,5 5,4 11,1 1 ВН1 1 / 2 М-1КП фл. (LM24A-SR) З75 5,7 2 ВН1 1 / 2 М-2К фл. (LM24A-SR) 0...0,2 80 277 6 1 ВН1 1 / 2 М-2КП фл. (LM24A-SR) З75 6,З 2 ВН1 1 / 2 М-ЗК фл. (LM24A-SR) 0...0,3 277 З5 / 17,5 6,1 1 ВН1 1 / 2 М-ЗКПфл. (LM24A-SR) З75 6,4 2 ВН2М-1К фл. (LM24A-SR) 50 0...0,1 250 187 118 65 277 110 14 25 / 12,5 5,9 14,8 1 ВН2М-1КП фл. (LM24A-SR) З75 6,2 2 ВН2М-2К фл. (LM24A-SR) 0...0,2 80 277 6,5 1 ВН2М-2КП фл. (LM24A-SR) З75 6,8 2 ВН2М-ЗК фл. (LM24A-SR) 0...0,3 277 З5/17,5 6,6 1 ВН2М-ЗКП фл. (LM24A-SR) З75 6,9 2 * Первое значение потребляемой мощности соответствует моменту открытия клапана;второе значение - после перехода клапана в режим энергосбережения. ** Коэффициент сопротивления указан при полностью открытой регулирующей заслонке.
