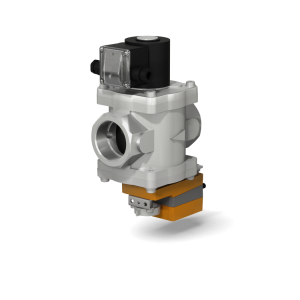

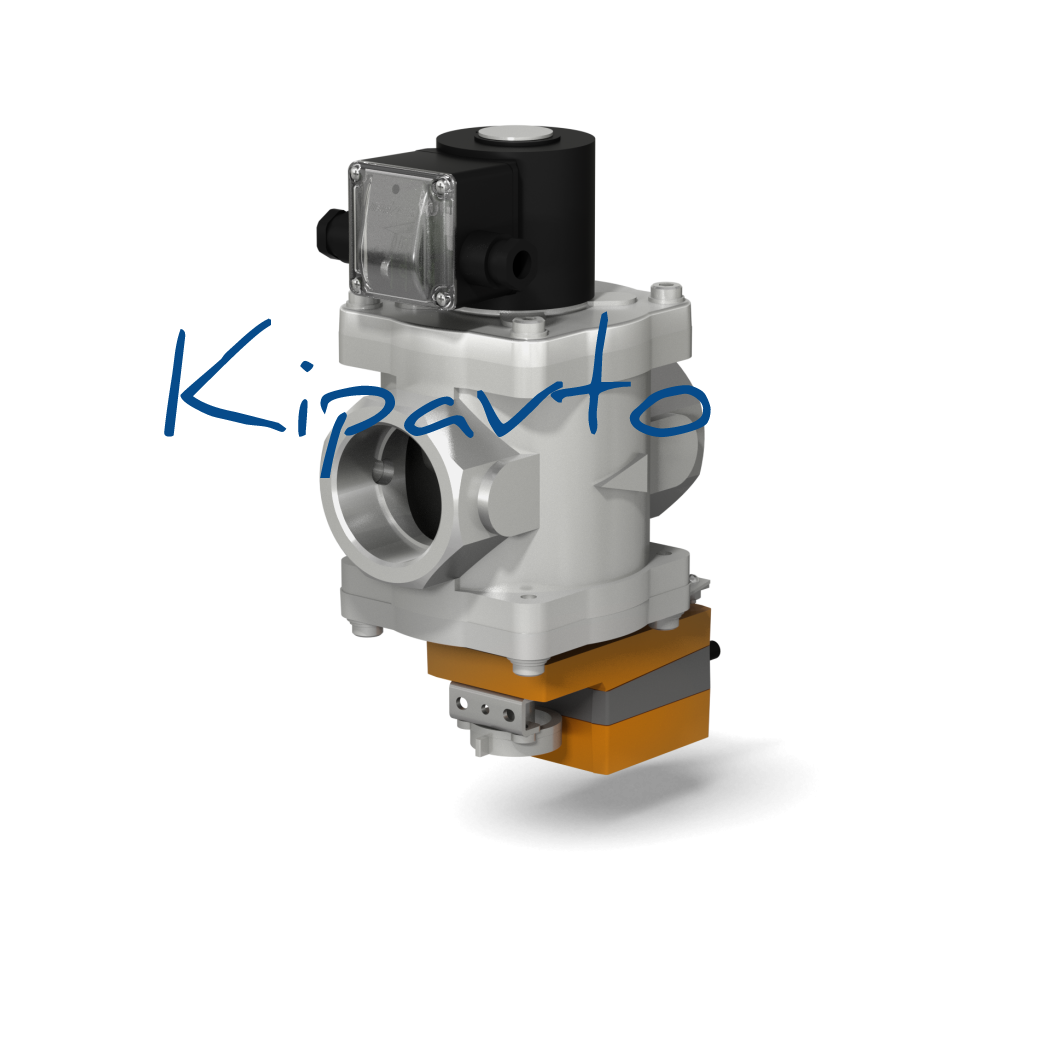

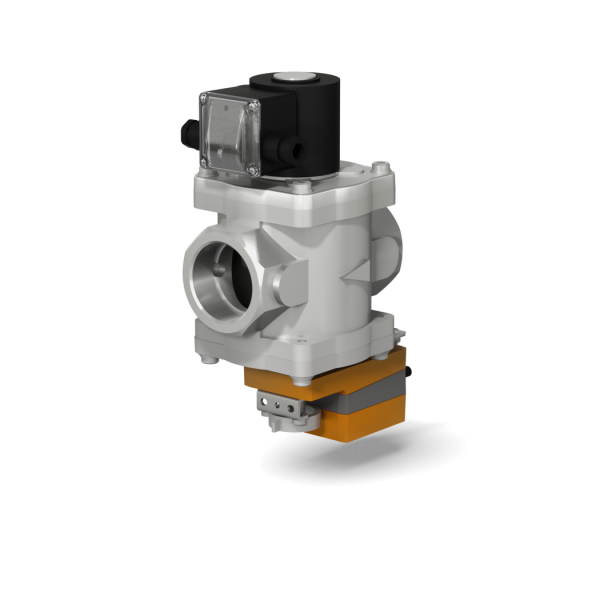

Клапан двухпозиционный фланцевый с электроприводом регулятора расхода и датчиком положения на DN 40-50 (привод LM24A-SR)

Материал корпуса: алюминиевые сплавы АК120Ч, АК12ПЧ, легированная сталь Частота включений, 1/час. не более: 20 Напряжение питания:   -  электромагнитной катушки:  220 В, 110 В, 24 В (50 Гц), 24 В (пост. тока);   - электропривода расхода: 24 В (пост. тока). Климатическое исполнение:  У3.1 (-30...+40 °С) Степень защиты клапана: IP65; Степень защиты электропривода: IP54 Полный ресурс включений, не менее: 500000 Монтажное положение: любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана. Угол поворота регулятора: 90° Время полного хода регулятора, с: 150    Электрические характеристики клапанов Для электромагнитной катушки Для электропривода расхода Потребляемая мощность, Вт, не более Напряжение питания, В Потребляемый ток, мА, не более Напряжение питания Потребляемая мощность, Вт, не более 25 / 12,5 220 150 24 В (пост. тока) 1 Вт (во время вращения); 0,4 Вт (в состоянии покоя) 25 110 З00 24 1З00 З5 / 17,5 220 190 З5 110 З80 24 1700   В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляет- ся изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслон- ка находится по ходу газа после запорного органа. Клапан с пропорциональным регулированием работает в следующих режимах: - “закрыто” (при обесточенной электромагнитной катушке); - “номинальный расход” (напряжение подано на электромагнитную катушку и электропривод заслонки; установка расхода производится с помощью установки концевых выключателей на электроприводе). Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления. Наименование клапана DN G, дюйм Диапазон присоедин. давления, МПа Размеры, мм Потребляемая мощность, Вт, не более* Масса, кг Коэффиц. сопротивл. Рис.  L L 1 B D К H A ВН1 1 / 2 М-1К (LM24A-SR) 40 1 1 / 2 0...0,1 238 162 108 65 277 140 25 /12,5 5,4 11,7 1 ВН1 1 / 2 М-1КП (LM24A-SR) З75 5,7 2 ВН1 1 / 2 М-2К (LM24A-SR) 0...0,2 277 6 1 ВН1 1 / 2 М-2КП (LM24A-SR) 80 З75 З5 /17,5 6,З 2 ВН1 1 / 2 М-ЗК (LM24A-SR) 0...0,З 277 6,1 1 ВН1 1 / 2 М-ЗКП (LM24A-SR) З75 6,4 2 ВН2М-1К (LM24A-SR) 50 2 0...0,1 118 65 277 25 /12,5 5,9 16,5 1 ВН2М-1КП (LM24A-SR) З75 6,2 2 ВН2М-2К (LM24A-SR) 0...0,2 277 6,5 1 ВН2М-2КП (LM24A-SR) 80 З75 6,8 2 ВН2М-ЗК (LM24A-SR) 0...0,З 277 З5 /17,5 6,6 1 ВН2М-ЗКП (LM24A-SR) З75 6,9 2   * Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
