К506

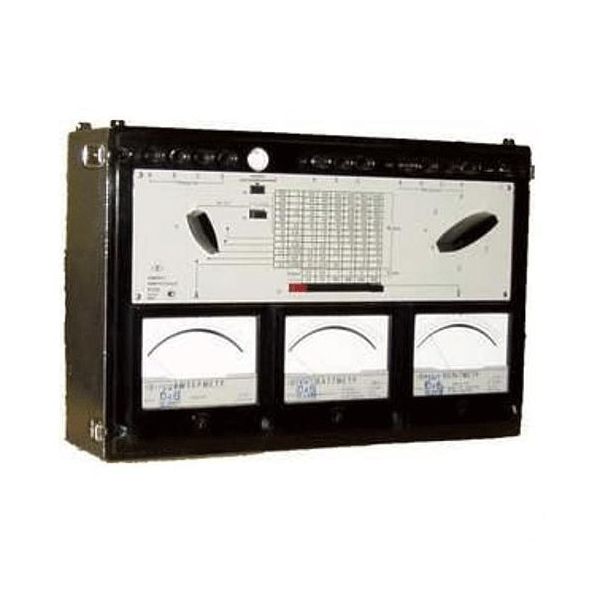

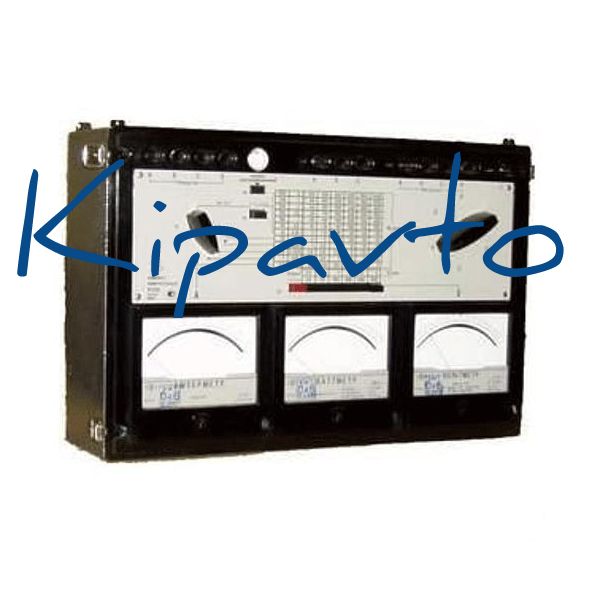

К506 Комплект измерительный Комплект измерительный К506  переносный, предназначен для измерения силы тока, напряжения, ак­тивной и реактивной мощностей в трехпроводных электрических цепях трехфазного тока при равномерной и неравномерной нагрузках фаз, а также для измерений силы тока, напряжения и активной мощности в однофазных электрических цепях переменного тока. — Встроенные приборы соответствуют классу точ­ности 0,5. — Номинальный ток: 1А; 2,5А; 5А; 10А; 25А; 100А — Номинальное напряжение: 100В-125В, 250В, 375В, 600В Область применения: лаборатории электростанций и энергосистем, промышленные предприятия. Комплект измерительный   выпускается двух исполнений: Комплект измерительный  К506  — для эксплуатация в закрытых сухих отапливаемых помеще­ниях в условиях умеренного климата при температуре окружающего воз­духа от 10 до 35°С и относительной влажности до 80 % (при 30°С); Комплект измерительный  К506 Т4.1 — тропическое исполнение для эксплуатации в закрытых помещениях при температуру от 1 до 45°С и относительной влажности до 80% (при 25°С) в условиях сухого тропического климата, а также в помещениях с кондиционированным воздухом в условиях влажного тропического климата (категории размещения Т4.1 и ТС4.2 по ГОСТ 15150-69). Технические характеристики комплекта измерительного К506 — Встроенные в  комплект К506  приборы соответствуют классу точ­ности 0,5 по ГОСТ 8711-60 — для амперметров и вольтметров и по ГОСТ 8476-60 — для ваттметров и варметров. — Точность амперметра (в классе 0,5) гарантируется также при перегрузке до 20% т.е. вне рабочей части шкалы от 100 до 120 деле­ний шкалы. — Нормальная область частот от 40 до 65 Гц, — Номинальный ток параллельной цепи комплекта   К506  без вольтметра — 5 мА; с включенным вольтметром — 11,25 мА. — Конечные значения рабочей части шкалы ваттварметра при измерениях в трехпроводных цепях трехфазного тока, соответствующие номинальным токам к напряжениям или номинальной области напряжений комплекта К506 . Номинальный ток, А Номинальная активная мощность, квар (конечное значение рабочей части шкалы) при номинальных напряжениях или номинальной области напряжений 100В-125В 250В 375В 600В 1А 0,2квар 0,4квар 0,6квар 1,0квар 2,5А 0,5квар 1квар 1,5квар 2,5квар 5А 1квар 2квар 8квар 5квар 10А 2квар 4квар 6квар 10квар 25А 5квар 10квар 15квар 25квар 100А 20квар 40квар 60квар 100квар Номинальный коэффициент мощности 1,0. Конечные значения рабочей части шкалы ваттметра при измерениях в однофазных цепях. Номинальный ток, А Номинальная мощность кВт (конечное значение рабочей части шкалы) при номинальных напряжениях или номинальной области напряжений комплекта при: параллельном включении первичных обмоток, встроенных трансформаторов тока последовательном включении первичных обмоток, встроенных трансформаторов тока 100-125В 250В 375В 600В 100-125В 250В 375В 600В 1А 0,2кВт 0,4кВт 0,6кВт 1,0кВт 0,1кВт 0,2кВт 0,3кВт 0,5кВт 2,5А 0,5кВт 1кВт 1,5кВт 2,5кВт 0,25кВт 0,5кВт 0,75кВт 1,25кВт 5А 1кВт 2кВт 8кВт 5кВт 0,5кВт 1кВт 1,5кВт 2,5кВт 10А 2кВт 4кВт 6кВт 10кВт 1кВт 2кВт 3кВт 5кВт 25А 5кВт 10кВт 15кВт 25кВт 2,5кВт 5кВт 7,5кВт 12,5кВт 100А 20кВт 40кВт 60кВт 100кВт 10кВт 20кВт 30кВт 50кВт Параметры последовательных цепей комплекте   К506 , измеренные между входными и выходными зажимами. Номинальный ток, А   Номинальное активное сопротивление, Ом Номинальная индуктивность, мГ Фаза «А» Фаза «В» Фаза «С» Фаза «А» Фаза «В» Фаза «С» 1А 2,8 2,8 0,8 — 0,8 2,5А 0,5 0,5 0,18 0,18 5А 0,14 0,14 0,04 0,04 10А 0,045 0,0005 0,045 0,015 0,015 25А 0,009 0,009 0,003 0,003 100А 0,0013 0,0013 0,001 0,001 Номинальные активные сопротивления параллельных цепей ваттварметра, измеренные между фазами «А» и «В» или «В» и «С» при измерении активной мощности или между любыми фазами при измере­нии реактивной мощности. Номинальное напряжение, или номинальная область напряжений, В Номинальное активное сопротивление, Ом при измерении Активной мощности Реактивной мощности 100В-125В 25000 28868 250В 50000 57736 375В 75000 86604 600В 120000 144334 — Время успокоения подвижной части приборов не более 4 с. — По степени защищенности от влияния внешних магнитных полей комплект относится ко II категории по ГОСТ 1845-59. — По устойчивости к механическим воздействиям при эксплуатации  комплекты К506  относятся к обыкновенным по ГОСТ 1845-59. — Габаритные размеры комплекта: 505х330х190 мм. — Масса комплекта не более 16 кг.
