К505

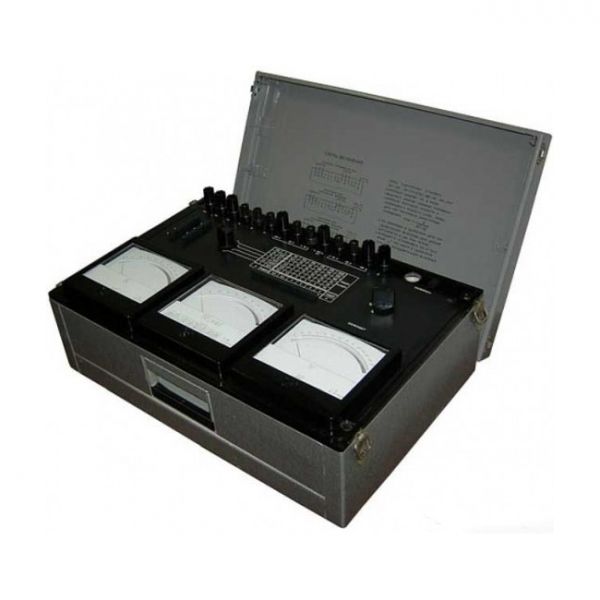

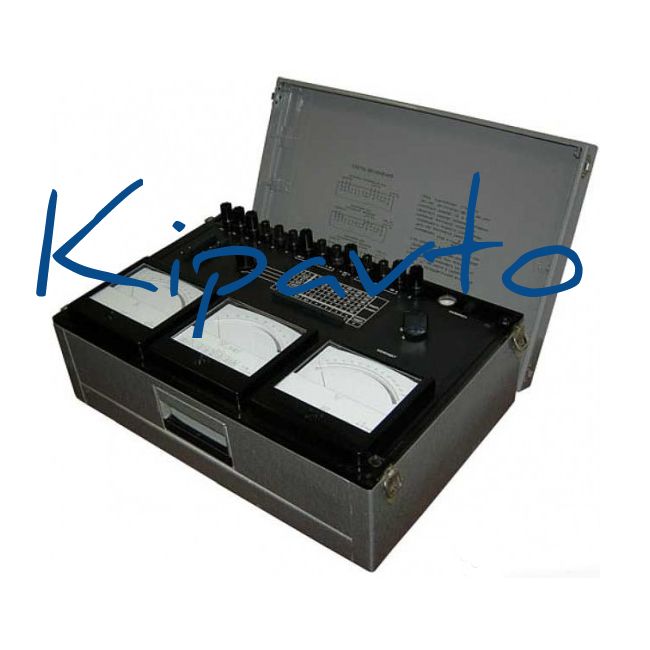

К505 Комплект измерительный Комплекты измерительные К505  переносные предназначены для измерений силы тока, напряжения и мощности в однофазных и трехфазных трехпроходных и четырехпроходных цепях переменного то­ка при равномерной и неравномерной нагрузках фаз. Комплект   К505  применяется для наладки и эксплуатационно­го электрического контроля за промышленными установка­ми, трансформаторами, генераторами, моторами, электри­ческими сетями. Комплект К505 выпускается в двух исполнениях: Комплекты измерительные К505  — для эксплуатации в закрытых сухих отапливае­мых помещениях в условиях умеренного климата при тем­пературе окружающего воздуха от 10 до 35 С° и относи­тельной влажности до 80% (при 30 С°). Комплекты измерительные К505  Т4.1 — тропическое исполнение — для эксплуата­ции в закрытых помещениях при температуре от 1 до 45 С° и относительной влажности до 80% (при 25°С) в ус­ловиях сухого тропического климата, а также в помеще­ниях с кондиционированным воздухом в условиях влажного тропического климата (категория размещения Т4.1 и ТС4.2 по ГОСТ 15150-69). Технические характеристики комплекта измерительного К505 — Встроенные в  комплект К505  приборы соответствуют классу точности 0,5 по ГОСТ 8711-60 — для амперметров и вольтметров; по ГОСТ 8478-60 — для ваттметров. — От­дельный трансформатор тока УТТ-5М, предназначенный для расширения пределов измерения по току, соответствует классу точности 0,2 по ГОСТ 5.1074-73. — Номинальный коэффициент мощности ваттметра – 1. — Нормальная область частот 40-65 Гц. Расширенная область частот 65-400Гц (для 75В); 65-500Гц (для 150-600В). — Параметры последовательных цепей, измеренные между входными и выходными зажимами для той фазы, в которую включены измерительные приборы и встроенный трансформатор тока (без УТТ-5М). — Номинальный ток и номинальные активные сопро­тивления параллельных цепей комплекта   К505 , измеренные меж­ду зажимом нулевого провода и зажимом любой из фаз при свободном положении кнопки фазоуказателя (фазоуказатель не включен). — Основная погрешность приборов комплекта   К505  в нор­мальной области частот от 40 до 65Гц при измерении то­ков до 10А, напряжения от 75 до 600В и мощностей, со­ответствующих указанным величинам токов и напряжений, не превышает ±0,5% от конечного значения рабочей части шкалы. — На пределе 30В основная погрешность приборов ком­плекта   К505  в нормальной области частот не превышает ±1,0% от конечного значения рабочей части шкалы на всех то­ках до 10А. — Изменение показании приборов комплекта, выз­ванное изменением частоты от верхней границы нормаль­ной области до любого значения в расширенной области частот, не превышает ±0,5% от конечного значения рабо­чей части шкалы. — Время успокоения подвижной части приборов ком­плекта К505  не более 4 с. — По степени защищенности от влияния внешних магнитных полей относится ко II категории   по ГОСТ 1843-59. — По устойчивости к механическим воздействиям при эксплуатации  относится к обыкновенным по ГОСТ 1845-59. Номинальный ток, A Номинальная мощность (для одной фазы), при номинальных напряжениях, кВт Примечание 30В 75В 150В 300В 450В 600В 0,5А 0,015кВт 0,0375кВт 0,075кВт 0,15кВт 0,225 0,3 Без трансформатора тока УТТ-5М 1А 0,03кВт 0,075кВт 0,15кВт 0,3кВт 0,45 0,6 2,5А 0,075кВт 0,1875кВт 0,375кВт 0,75кВт 1,125 1,5 5А 0,15кВт 0,375кВт 0,75кВт 1,5кВт 2,25 3 10А 0,3кВт 0,75кВт 1,5кВт 3кВт 4,5 6 15А 0,45кВт 1,125кВт 2,25кВт 4,5кВт 6,75 9 С трансформатором тока УТТ-5М 50А 1,5кВт 3,75кВт 7,5кВт 15кВт 22,5 30 100А 3кВт 7,5кВт 15кВт 30кВт 45 60 150А 4,5кВт 11,25кВт 22,5кВт 45кВт 67,5 90 200А 6кВт 15кВт 30кВт 60кВт 90 120 300А 9кВт 22,5кВт 45кВт 90кВт 135 180 600А 18кВт 45кВт 90кВт 180кВт 270 360   Номинальный ток, A Номинальное активное сопротивление, Ом Номинальная индуктивность, мГ 0,5А 8,4 1,78 1А 2,3 0,51 2,5А 0,41 0,102 5А 0,093 0,031 10А 0,039 0,01   Номинальное напряжение, В Номинальное активное сопротивление параллельной цепи, Ом Номинальный ток, мА 30В 2857 10,5мА 75В 7143 150В 14186 300В 28571 450В 42857 600В 57149 — Габаритные размеры, не более: 505х330х190 мм — Масса комплекта (с УТТ-5М), не более: 15 кг Состав комплекта К505: 1. Комплект измерительный К505 — 1шт.; 2. Трансформатор тока УТТ-5М — 1 шт.; 3. Соединительные проводники — 2 шт.
