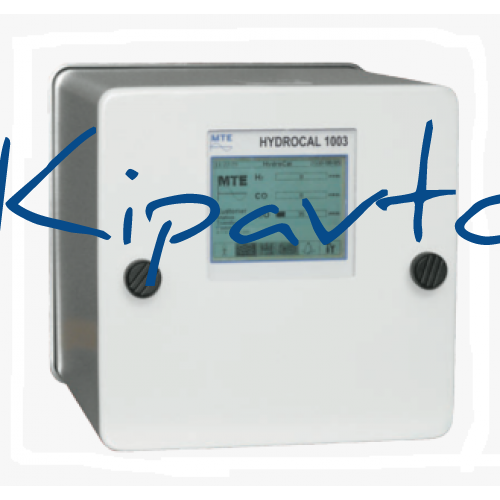

HYDROCAL 1003 Система мониторинга трансформаторного масла с измерением газов и влаги

•Измерение содержания водорода (H2), угарного газа (CO).
•Измерение содержания влаги в масле.
•Коммуникационные интерфейсы ETHERNET 10/100 Mбит/с, RS 485 чтобы поддерживать собственные коммуникационные протоколы и быть открытыми/готовыми к коммуникационным протоколам подстанций МЭК 61850, MODBUS, DNP 3 и т.д.
•Встроенный дисплей и клавиатура.
•Опционный встроенный GSM и аналоговые модемы для дистанционной передачи данных.
•6 аналоговых входов переменного тока для подключения дополнительных датчиков (температуры, тока,  уровня и т. п.).;

HYDROCAL 1003
Система мониторинга трансформаторного масла с измерением газов и влаги Анализ газов, растворенных в трансформаторном масле, является наиболее эффективным способом для раннего обнаружения и диагноза нарушений в трансформаторах. Дополнительно, повышенная концентрация влаги ухудшает качество масла, повышает риск коррозии и перегрева. Это происходит при состоянии, когда концентрация влаги достигает точки насыщения в масле и образуется вода. Наряду с обычными газохроматографическими анализаторами изолирующего масла трансформатора, системы мониторинга и контроля в режиме реального времени обретают все большую важность во всем мире. При помощи мониторинга в реальном времени основных газов, свидетельствующих о неисправностях в трансформаторе, можно значительно сократить расходы и достичь большей безопасности в эксплуатации трансформаторов. Основные преимущества Индивидуальный анализ содержания растворенных в трансформаторном масле газов – водорода (H 2 ) и угарного газа (CO) Анализ концентрации воды (H 2 O) растворенной в трансформаторном масле (относительная величина влажности в процентах и абсолютная в промилле) Простота установки на баке трансформатора или любом клапане трансформатора (подключение к DIN или NPT клапанам, а также при помощи фланца) Установка на работающем трансформаторе без останова его работы Комплексное программное обеспечение (в приборе и на ПК) Различные коммуникационные возможности (RS 232, RS 485, MODBUS, встроенный GSM или аналоговый) Система, не требующая обслуживания
Технические данные HYDROCAL 1003

Влажность в масле H 2 O:   относительная 0 %  … 100%       ± 3 % измеряемой величины   ± 3 промилле абсолютная 0 … 100 промилле
Интервал измерения 20 мин.
Рабочая температура:   Температура масла: -20°C ... +90°C
Окружающей среды: -50°C ... +55°C (ниже -10°C индикация заблокирована)
Температурный коэффициент: 1%/К
Давление масла: 0-800 kPa, вакуум не допускается
Функции: Измерение отдельно каждого газа – H2 и CO Измерение влаги в масле H2O в процентах % и промилле Анализ и прогноз (график / диаграмма) несколько уровней тревожной сигнализации связь через порт RS 232 или модем (GSM, аналоговый) с программным обеспечением на ПК с ОС Windows
Выходы:   3 x аналоговых выхода: 4 ... 20 мA (концентрация H2) 4 ... 20 мA (концентрация CO) 4 … 20 мA (концентрация H2O)
1 x аналоговый выход: 4 ... 20 мA (свободно программируются)
12 x цифровых выходов 4 x 12 В реле
8 x оптовыходов (220 В DC/AC, 2A, 60 Вт)
H 2 /CO/H 2 O тревожный сигнал (H) (1ый уровень)
H 2 /CO/H 2 O тревожный сигнал (HH) (2ой уровень)

Входы:   4 x аналоговых входа: 0/4 ... 20 мA
4 x аналоговых входа: 0/4 ... 20 мA / 0 ... 10 В (конфиг. перемычками)

Мониторинг влаги/концентрации газа в масле:
3 x внутренних датчика (включая резервные)
2 x H 2 ,
1 x CO 1 х внутренний датчик влаги
2 x внутренних датчика температуры (масла и газа)

Коммуникации: RS 232 (внешнее подключение, защитный корпус снимать не нужно)
RS 485 (шина или точка-точка, протокол MODBUS или собственный) встроенный модем - опция (GSM, 14,4 кбит/с, аналоговый 56 кбит/с)
Класс защиты: IP 55
Источник питания: 110 В / 230 В ± 20 %, макс. 200 ВА, 50/60 Гц
Размеры: Ш 224 x В 224 x Г 307 мм
Вес: около 8 кг

Измерения
Водород H2         0 ... 2.000 ppm  ± 15% ± 25 ppm
Угарный газ CO    0 ... 2.000 ppm ± 20% ± 25 ppm

Коммуникации
Посредством RS 485
Обмен данными по шине или коммуникация точка- точка MODBUS или собственный протокол
Длина шины до 1000 м Коммуникация с макс. 255 приборами Hydrocal 1003
Конфигурация при помощи встроенного ПО или ПК с ПО HYDROSOFT
Посредством GSM Встроенный модем GSM, устанавливаемый на плате
Магнитная антенна установлена на верху прибора Hydrocal 1003
Посредством аналогового модема
Встроенный модем, устанавливаемый на плате
Прямое подключение
Через встроенный интерфейс RS 232 (не нужно снимать крышку HYDROCAL 1003)
На месте, при помощи ноутбука Анализ концентрации воды (H 2 O) растворенной в трансформаторном масле (относительная величина влажности в процентах и абсолютная в промилле)
