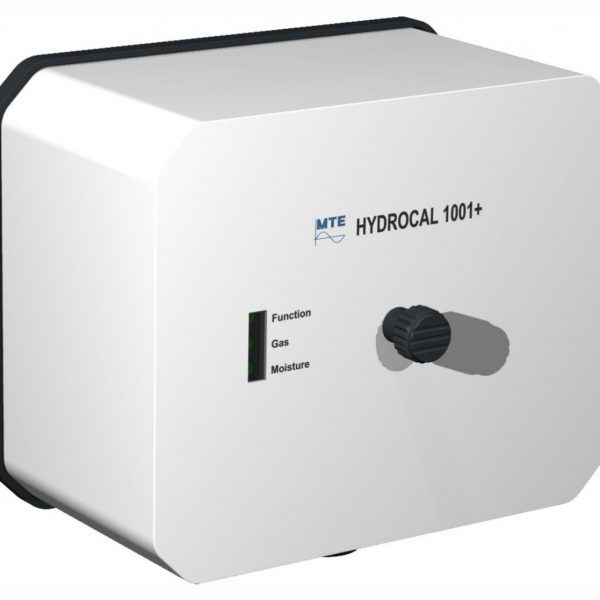

HYDROCAL 1001+ Комбинированный датчик газов в масле

•Композитное измерение содержания водорода (H2), угарного газа (CO), метана (CH4), ацетилена (C2H2), этилена (C2H4) и этана (C2H6).
•Измерение содержания влаги в масле.
•Коммуникационные интерфейсы ETHERNET 10/100 Mбит/с, и RS 485 чтобы поддерживать собственные коммуникационные протоколы и быть открытыми/готовыми к коммуникационным протоколам подстанций МЭК 61850, MODBUS, DNP 3 и т.д.
•Опционный встроенный GSM и аналоговые модемы для дистанционной передачи данных.
•6 аналоговых входов переменного тока для подключения дополнительных датчиков (температуры, тока, уровня и т. п.). .
.
HYDROCAL 1001+.
HYDROCAL 1001 – это стационарно устанавливаемый анализатор смеси газов, растворенных в трансформаторном масле, предназначенный для анализа следующих ключевых газов (ВПКГ = Взвешенная Полная Концентрация горючих Газов):.
Ключевые газы Доля в ВПКГ.
Водород(H2) приблизительно 20 %.
Окись углерода (CO) приблизительно 30 %.
Метан(CH4) < 5 %.
Ацетилен(C2H2) приблизительно 100%.
Этилен(C2H4) приблизительно 32 %.
Этан(C2H6) < 5 %.
.
Для обеспечения более полного решения мониторинга трансформаторов, HYDROCAL 1001+ дополнительно анализирует содержание влаги (H2O) в масле трансформатора Интеграция 6 соответствующих ключевых газов в общей взвешенной концентрации газа и измерение влажности в масле позволяет HYDROCAL 1001+ реагировать на наиболее неисправности трансформатора и делает устройство компактным и экономически эффективным инструментом, используемым, в частности, для эффективного обнаружения и раннего предупреждения аварийных и аномальных режимов в силовых трансформаторах. Прибор HYDROCAL 1001+ оснащен двумя аналоговыми выходами 0/4 ... 20 мА для результата анализа концентрации газов и влаги в масле и четырьмя цифровыми релейными выходами (аварийный сигнал опасности, аварийный сигнал высокой опасности, аварийный сигнал влажности, неисправность прибора)..
.
Основные преимущества.
Общее измерение водорода (H2), окиси углерода(CO), метана (CH4), ацетилена (C2H2), этилена (C2H4), этана (C2H6) и растворенной влаги (H2O) в масле трансформатора..
Релейные выходы с помощью световых индикаторов, свидетельствующих о потенциальном оповещении..
Простая и быстрая установка без оперативного прерывания трансформатора..
Коммуникационные интерфейсы ETHERNET 10/100 Мбит/с (медный или оптоволоконный провод) и Шина CAN для поддержки собственного фирменного протокола и быть готовым к подстанции протоколов связи MODBUS®TCP and CANopen..
.
Технические данные HYDROCAL 1001+.
Дополнительное питание : .
120 В -20% +15% AC 50/60 Гц 1) или 230 В -20% +15% AC 50/60 Гц 1) или 120 В -20% +15% DC 1) или 230 В -20% +15% DC 1).
Энергопотребление : макс. 250 ВА.
Корпус: Алюминий .
Габариты: (Ш) 224 x (В) 195 x (Г) 218 мм.
Вес: Прибл. 4 кг.
Температура внешней среды: -55° C ... +55° C.
Температура масла : -20°C ... +90°C.
Давление масла : Не более 800 кПа (отрицательное давление не допускается).
Подключение к клапану: G 1 ? "DIN ISO 228-1 или 1 ?" NPT ANSI B 1.20.1.
Безопасность Сертифицирован CE.
Защитная изоляция : IEC 61010-1:2002.
Степень защиты : IP- 55.

Аналоговые и цифровые выходы
