Э514

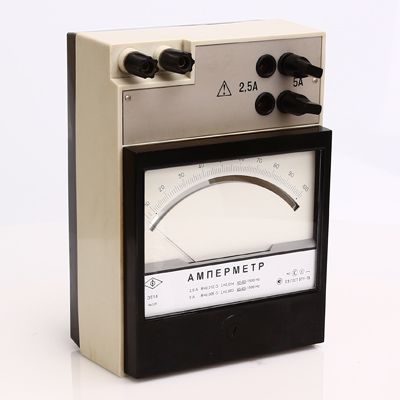

Э514 Амперметр лабораторный переносной Амперметр Э514  является прибором электромагнитной системы и предназначается для измерения силы переменного и постоянного тока. Приборы   Э514  используются в лабораториях промышленных предприятий, научно-исследовательских институтов, энергосистем, учебных заведений и т.д. Амперметры Э514  изготавливаются в следующих модификациях: Модификация Конечное значение диапазона измерений Номинальная область частот Расширенная область частот Э514/1 1 А; 2А от 40 Гц до 100 Гц от 100 Гц до 2000 Гц Э514/2 2,5 А; 5 А от 40 Гц до 60 Гц от 60 Гц до 1500 Гц Э514/3 5 А; 10 А от 40 Гц до 60 Гц; от 40 Гц до 100 Гц от 100 Гц до 2000 Гц; от 60 Гц до 1500 Гц Э514/4 2,5 А; 5 А от 40 Гц до 1500 Гц от 1500 Гц до 3000 Гц Э514/5 5 А; 10 А от 40 Гц до 1500 Гц от 1500 Гц до 3000 Гц Технические характеристики амперметра Э514: — Класс точности — 0,5; 1,0 — Диапазоны измерений — 1А; 2А; 2,5А; 5А; 10А Предел допускаемой основной погрешности при температуре 20±5° С: — от конечного значения диапазона измерений для модификаций Э514/1-3 — не более ±0,5%; — от конечного значения диапазона измерений для модификаций Э514/4, 5 — не более ±1,0. Предел допускаемой дополнительной погрешности равен пределу допускаемой основной погрешности при: — отклонении частоты на ±10% от пределов нормальной области частот; — отклонении частоты от пределов нормальной области частот до любой частоты в рабочей области частот. — Предел допускаемой дополнительной погрешности, вызванной изменением температуры от нормальной до любой в пределах рабочих температур на каждые 10° С — ±0,5% от конечного значения диапазона измерения. — Корпус приборов — пластмассовый. — Подвижная часть амперметров Э514 укреплена на растяжках. — Натяжение растяжек — 0,75 Н. — Отсчетное устройство — стрелочный указатель. — Успокоение подвижной части — жидкостное. — Длина шкалы — 113 мм. — Время успокоения подвижной части — 4 с. — Габаритные размеры – 140х195х105 мм. — Масса — не более 1,3 кг. Условия эксплуатации амперметра Э514: Температура окружающего воздуха: — для модификаций Э514/1, Э514/2, Э514/3 — от +10° С до +35° С; — для модификаций Э514/4, Э514/5 — от -15° С до +40° С. Относительная влажность при +30° С: —  для модификаций Э514/1, Э514/2, Э514/3 — до 80%; — для модификаций Э514/4, Э514/5 — до 90%. Степень устойчивости к механическим воздействиям — обыкновенный. Степень защищенности от внешних магнитных влияний — II категория.
