Э513

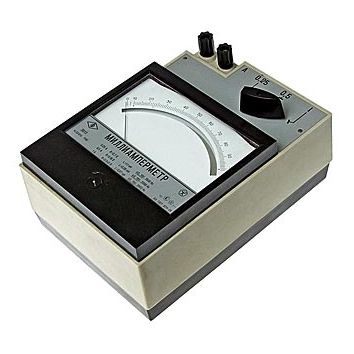

Э513 Миллиамперметр лабораторный  Миллиамперметры Э513  предназначены для измерения силы постоянного и переменного тока. Приборы Э513 могут использоваться в лабораториях промышленных предприятий, научно-исследовательских институтов, энергосистем, учебных заведений и т.д. — Диапазон измерений: 10мА, 20мА, 40мА, 25мА, 50мА, 100мА, 50мА, 100мА, 200мА, 0,25А, 0,5А, 1А, 0,25А, 0,5А, 1А — Класс точности: 0,5; 1,0 Миллиамперметры   Э513  предназначены для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях, при температуре окружающего воздуха и относительной влажности, указанной в таблице 1. Миллиамперметры   Э513Т4.1  (тропическое исполнение) предназначены для эксплуатации в условиях как сухого, так и влажного тропического климата в закрытых помещениях при температуре окружающего воздуха от 1 до 45  °C  и относительной влажности до 80 % при температуре 25  ° С. Допускается эксплуатация приборов в условиях тропического климата – исполнение ТС, категории 4.2 по ГОСТ 15150-69. Технические характеристики миллиамперметра Э513: — Предел допускаемой основной погрешности приборов при температуре 20 ± 2 °С на всех отметках рабочей части шкалы в диапазоне нормальной области частот и на постоянном токе не превышает: ±0,5% от конечного значения диапазона измерений для приборов Э513/1-4 ±1% для модификаций Э513/5 — Время установления показаний приборов не превышает 4 с при температуре от 15 до 20  ° С; при понижении температуры до -50  ° С время установления может увеличиться до 18 с. — Предел допускаемой дополнительной погрешности приборов Э513 равен пределу допускаемой основной погрешности при: отклонении частоты на ± 10% от пределов нормальной области частот, отклонении частоты от пределов нормальной области частот до любой частоты в рабочей области частот. — Предел допускаемой дополнительной погрешности миллиамперметра Э513 , вызванной изменением температуры окружающего воздуха от нормальной (нормальные условия по ГОСТ 8711-78) до любой температуры в пределах рабочих температур на каждые 10 °С изменения температуры, равен ±0,5% от конечного значения диапазона измерений. Наименование прибо­ра Модификация Класс точности по ГОСТ 8711-78 Конечное зна­чение диапазона измерений Нормальная область частот, Гц Рабочая область частот, Гц Условия эксплуатации Миллиампер­метр Э513/1 0,5 10мА 40-60 — Темпера- тура от 10 до 35°С. Относи-тельная влажность 80% (при 30°С) 20мА 60-200 40мА 60-400 Э513/2 25мА 40-100 100-500 50мА 100-1000     100мА 3513/3 50мА 100мА 100-2000 200мА 100-1000 Э513/4 0,25А 100-1500 0,5А 100-2000 1А Э513/5 1,0 0,25А 40-1500 1500-3000 Темпера- тура от -15 до +40°С. Относи-тельная влажность 90% (при 30°С) 0,5А 1А   Прибор Обозначение Габаритные размеры, мм Масса, кг Миллиамперметр Э513 140x195x96 1,3
