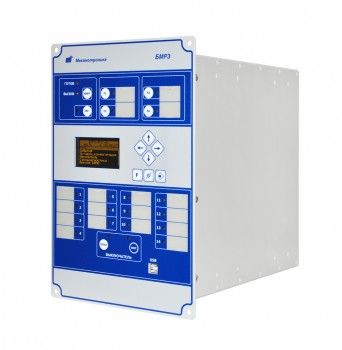

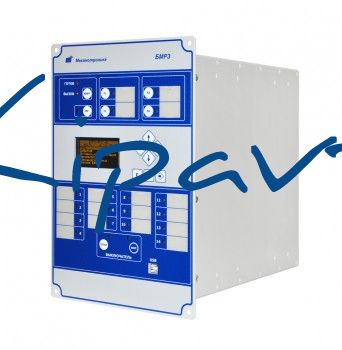

БМРЗ ЖД Блоки релейной защиты Линейка блоков релейной защиты БМРЗ для электрифицированных железных дорог предназначена для выполнения функций релейной защиты и автоматики на следующих объектах сети тягового электроснабжения переменного тока напряжением и х кВ сети нетягового электроснабжения переменного тока напряжением кВ преобразовательновыпрямительный агрегат тягового электроснабжения постоянного тока На объектах железных дорог Российской Федерации и стран ближнего зарубежья эксплуатируется более устройств БМРЗ данной серии Блоки БМРЗ разработаны с учетом специфических требований предъявляемых к защитам объектов тягового электроснабжения и питающим их сетям содержат в своем составе все необходимые функции защиты и автоматики Модификации блока защиты БМРЗЖД БМРЗАБПЭ БМРЗФКС БМРЗТПКЛ БМРЗФВВ БМРЗТСН БМРЗТПВВ БМРЗТПСВ БМРЗДПР БМРЗУПК БМРЗФСВ БМРЗПВА Устройства БМРЗ выпускаются в двух конструктивных исполнениях со встроенным пультом управления моноблок с вынесенным пультом управления пульт с блоком соединяются кабелем с разъемами Каждое конструктивное исполнение выпускается в двух модификациях с номинальным напряжением питания дискретных входов В или В Обновленный программноаппаратный комплекс и мощный функционал позволяет реализовывать самые сложные решения Единое для всех устройств программное обеспечение КонфигураторМТ имеет графический редактор логики библиотеку функций пусковых органов и логических элементов и обеспечивает максимальную гибкость при применении устройств Аппаратные особенности высокая устойчивость к отклонениям напряжения и качества оперативного питания постоянное переменное выпрямленное от  до  В устойчивость к исчезновению оперативного питания  с незамерзающий дисплей во всем диапазоне рабочих температур от до С количество аналоговых входов  до  количество дискретных входов  до  количество дискретных выходов  до  входы для контроля токов электромагнитов выключателя с осциллографированием процесса работы и диагностикой неисправностей назначаемых светодиодов и  назначаемые кнопки порт USB с возможностью настройки блока и считывания аварийной информации без подачи оперативного питания Программнофункциональные особенности комплекс защит тягового и нетягового электроснабжения переменного тока защита преобразовательновыпрямительного агрегата и другие защиты в соответствие с требованиями ПУЭ и ГОСТ Р контроль исправности высоковольтных камер выключателей расчет остаточного ресурса выключателя до групп уставок единое программное обеспечение КонфигураторМТ с графическим редактором логики емкий функционал регистрации аварийных сигналов и событий до записей в памяти журнала событий до секунд записи в памяти осциллографа возможность изменять параметры регистратора и состав сигналов защита от удаления данных регистратора поддержка различных протоколов связи ModbusRTU ModbusTCP МЭК МЭК ed MMS GOOSE протоколы синхронизации времени SNTP PTPv TSIP NMEA интерфейсы связи x Ethernet BASE FX х Ethernet BASE TX PPS RS USB на лицевой панели с поддержкой питания от внешнего источника Модификации Блоки релейной защиты БМРЗЖД выпускаются в следующих модификациях БМРЗАБПЭ Область применения Интеллектуальное устройство БМРЗАБПЭ предназначено для выполнения функций релейной защиты автоматики сигнализации и управления выключателями и линейными разъединителями линии электропередачи автоблокировки или линии электропередачи продольного электроснабжения напряжением от до кВ Функциональные возможности Функции защиты токовая отсечка ТО ступени максимальная токовая защита МТЗ ступени ускорение МТЗ УМТЗ логическая защита шин ЛЗШ дуговая защита ДгЗ защита минимального напряжения ЗМН защита от однофазных замыканий на землю ОЗЗ селектор направления ОЗЗ СНОЗЗ защита от обрыва фазы и несимметрии нагрузки ЗОФ защита от многократных включений прыгания выключателя защита электромагнитов управления Общие функции резервирование при отказе выключателя УРОВ автоматическая частотная разгрузка АЧР оперативное управление контроль цепей управления времени отключения времени включения времени готовности привода выключателя автоматическое повторное включение выключателя АПВ автоматическое повторное включение выключателя после АЧР ЧАПВ дополнительная автоматическая разгрузка ДАР блокирование включения по напряжениям U U сигнализация снижения давления элегаза в выключателе обобщенная вызывная сигнализация сигнализация аварийного отключения сигнализация положения выключателя отображение измеряемых и расчетных параметров система самодиагностики счетчики событий и аварий регистрация максимальных значений токов возможность создания дополнительных алгоритмов настраиваемый состав аварийных осциллограмм настраиваемый состав записей журналов сообщений и аварий БМРЗТПКЛ Область применения Интеллектуальное устройство БМРЗТПКЛ предназначено для выполнения функций релейной защиты автоматики сигнализации и управления выключателей отходящих линий кВ СТП Функциональные возможности Функции защиты токовая отсечка ТО ступени максимальная токовая защита МТЗ ступени ускорение МТЗ УМТЗ дуговая защита ДгЗ защита минимального напряжения ЗМН защита от однофазных замыканий на землю ОЗЗ защита от обрыва фазы и несимметрии нагрузки ЗОФ защита от многократных включений прыгания выключателя защита электромагнитов управления Общие функции резервирование при отказе выключателя УРОВ автоматическая частотная разгрузка АЧР оперативное управление контроль цепей управления времени отключения времени включения времени готовности привода выключателя автоматическое повторное включение выключателя АПВ автоматическое повторное включение выключателя после АЧР ЧАПВ блокирование включения по напряжениям U U сигнализация снижения давления элегаза в выключателе обобщенная вызывная сигнализация сигнализация аварийного отключения сигнализация положения выключателя отображение измеряемых и расчетных параметров система самодиагностики счетчики событий и аварий регистрация максимальных значений токов возможность создания дополнительных алгоритмов настраиваемый состав аварийных осциллограмм настраиваемый состав записей журналов сообщений и аварий БМРЗТПСВ Область применения Интеллектуальное устройство БМРЗТПСВ предназначено для  выполнения функций релейной защиты автоматики сигнализации и управления секционных выключателей кВ СТП Функциональные возможности Функции защиты токовая отсечка ТО ступени максимальная токовая защита МТЗ ступени ускорение МТЗ УМТЗ логическая защита шин ЛЗШ дуговая защита ДгЗ защита от однофазных замыканий на землю ОЗЗ защита от многократных включений прыгания выключателя защита электромагнитов управления Общие функции резервирование при отказе выключателя УРОВ оперативное управление контроль цепей управления времени отключения времени включения времени готовности привода выключателя блокирование включения по напряжениям U U сигнализация снижения давления элегаза в выключателе обобщенная вызывная сигнализация сигнализация аварийного отключения сигнализация положения выключателя отображение измеряемых и расчетных параметров система самодиагностики счетчики событий и аварий регистрация максимальных значений токов возможность создания дополнительных алгоритмов настраиваемый состав аварийных осциллограмм настраиваемый состав записей журналов сообщений и аварий БМРЗТСН Область применения Интеллектуальное устройство БМРЗТСН предназначено для выполнения функций релейной защиты автоматики сигнализации и управления коммутационными аппаратами трансформатора собственных нужд ТСН Функциональные возможности Функции защиты токовая отсечка ТО ступени максимальная токовая защита МТЗ ступени ускорение МТЗ УМТЗ дуговая защита ДгЗ защита минимального напряжения ЗМН токовая защита нулевой последовательности ТЗНП защита от обрыва фазы и несимметрии нагрузки ЗОФ защита от несоответствия положений коммутационных аппаратов НС защита от многократных включений прыгания выключателя контактора защита электромагнитов управления выключателя Общие функции резервирование при отказе выключателя УРОВ автоматическое включение резерва АВР оперативное управление ТСН выключателем контактором или автоматическим выключателем КА далее контактором контроль цепей управления времени отключения времени включения времени готовности привода выключателя контактора сигнализация снижения давления элегаза в выключателе обобщенная вызывная сигнализация сигнализация аварийного отключения сигнализация положения выключателя контактора отображение измеряемых и расчетных параметров система самодиагностики счетчики событий и аварий регистрация максимальных значений токов возможность создания дополнительных алгоритмов набор пусковых органов с регулируемыми уставками настраиваемый состав аварийных осциллограмм настраиваемый состав записей журналов сообщений и аварий БМРЗФВВ Область применения Интеллектуальное устройство БМРЗФВВ предназначено для выполнения функций релейной защиты автоматики управления измерения и сигнализации фидеров выключателей вводов системы тягового электроснабжения СТЭ и кВ тяговых подстанций ТП и станций стыкования электрифицированных железных дорог Функциональные возможности Функции защиты максимальная токовая защита МТЗ ступени ускорение МТЗ УМТЗ дистанционная защита ДЗ ступени ускорение ДЗ защита от подпитки ЗП логическая защита шин ЛЗШ дуговая защита ДгЗ защита минимального напряжения ЗМН защита от многократных включений прыгания выключателя Общие функции резервирование при отказе выключателя УРОВ оперативное управление контроль цепей управления времени отключения времени включения времени готовности привода выключателя обобщенная вызывная сигнализация сигнализация аварийного отключения отображение измеряемых и расчетных параметров система самодиагностики счетчики событий и аварий регистрация максимальных значений токов регистрация аварийных осциллограмм ведение журналов сообщений и аварий возможность создания дополнительных алгоритмов настраиваемый состав аварийных осциллограмм настраиваемый состав записей журналов сообщений и аварий БМРЗТПВВ Область применения Интеллектуальное устройство БМРЗТПВВ предназначено для  выполнения функций релейной защиты автоматики сигнализации и управления вводных выключателей кВ СТП Функциональные возможности Функции защиты токовая отсечка ТО ступени максимальная токовая защита МТЗ ступени ускорение МТЗ УМТЗ логическая защита шин ЛЗШ дуговая защита ДгЗ защита минимального напряжения ЗМН защита от однофазных замыканий на землю ОЗЗ защита от обрыва фазы и несимметрии нагрузки ЗОФ защита от многократных включений прыгания выключателя защита электромагнитов управления Общие функции резервирование при отказе выключателя УРОВ оперативное управление контроль цепей управления времени отключения времени включения времени готовности привода выключателя автоматическое повторное включение выключателя АПВ автоматическое включение резерва АВР блокирование включения по напряжениям U U сигнализация снижения давления элегаза в выключателе обобщенная вызывная сигнализация сигнализация аварийного отключения сигнализация положения выключателя отображение измеряемых и расчетных параметров система самодиагностики счетчики событий и аварий регистрация максимальных значений токов возможность создания дополнительных алгоритмов настраиваемый состав аварийных осциллограмм настраиваемый состав записей журналов сообщений и аварий БМРЗФКС Область применения Интеллектуальное устройство БМРЗФКС предназначено для выполнения функций релейной защиты автоматики управления измерения и сигнализации фидера контактной сети кВ Функциональные возможности Функции защиты токовая отсечка ТО токовая отсечка ТО по мгновенному значению дистанционная защита ДЗ ступени учет высших гармоник в ДЗ Кг ускорение ДЗ защита минимального напряжения ЗМН квазитепловая защита КвТЗ дуговая защита ДгЗ защита смежного фидера логическая защита шин ЛЗШ автоматическое повторное включение АПВ устройство контроля короткого замыкания УККЗ определение места повреждения Общие функции резервирование при отказе выключателя УРОВ управление выключателем обобщенная вызывная сигнализация отображение измеряемых и вычисляемых параметров количество программ уставок проверка соответствия уставок допустимым диапазонам самодиагностика блока счетчики накопительной информации регистрация максимальных значений токов регистрация осциллограмм ведение журналов сообщений и аварий возможность создания дополнительных алгоритмов настраиваемый состав аварийных осциллограмм настраиваемый состав записей журналов сообщений и аварий БМРЗУПК Область применения Интеллектуальное устройство БМРЗУПК предназначено для выполнения функций релейной защиты автоматики сигнализации и управления коммутационными аппаратами устройства поперечной компенсации реактивной мощности в тяговой сети кВ Функциональные возможности Функции защиты максимальная токовая защита МТЗ дифференциальная токовая защита ДТЗ защита от перегрузки токами высших гармоник ЗПВГ дуговая защита ДгЗ дифференциальная защита по напряжению ДЗН защита от превышения допустимого напряжения ЗПДН защита минимального напряжения ЗМН защита от несоответствия положений выключателей НС устройство резервирования при отказе выключателя УРОВ Функции управления оперативное управление УПК выключателями защита от многократных включений прыгания выключателей контроль цепей управления времени отключения времени включения времени готовности привода выключателей Общие функции управления автоматики и сигнализации защита и диагностика электромагнитов управления выключателей сигнализация снижения давления элегаза в выключателях обобщенная вызывная сигнализация сигнализация аварийного отключения выключателей сигнализация положения выключателей отображение измеряемых и расчетных параметров система самодиагностики счетчики событий и аварий регистрация максимальных значений токов регистрация аварийных осциллограмм ведение журналов сообщений и аварий возможность создания дополнительных алгоритмов набор пусковых органов с регулируемыми уставками набор регулируемых уставок по времени набор изменяемых программных ключей назначаемые дискретные входы назначаемые выходные реле назначаемые светодиоды настраиваемый состав аварийных осциллограмм настраиваемый состав записей журналов сообщений и аварий БМРЗФСВ Область применения Интеллектуальное устройство БМРЗФСВ предназначено для выполнения функций релейной защиты автоматики сигнализации и управления секционного выключателя СВ шин переменного тока напряжением кВ Функциональные возможности Функции защиты максимальная токовая защита МТЗ дистанционная защита ДЗ ускорение МТЗ УМТЗ логическая защита шин ЛЗШ дуговая защита ДгЗ внешние защиты устройство резервирования при отказе выключателя УРОВ Функции управления выключателем оперативное управление УПК выключателями защита от многократных включений прыгания выключателей контроль цепей управления времени отключения времени включения времени готовности привода выключателей Общие функции управления автоматики и сигнализации защита электромагнитов ЭМ управления сигнализация снижения давления элегаза в выключателе обобщенная вызывная сигнализация сигнализация аварийного отключения сигнализация положения выключателя отображение измеряемых и расчетных параметров система самодиагностики счетчики событий и аварий регистрация максимальных значений токов регистрация аварийных осциллограмм ведение журналов сообщений и аварий возможность создания дополнительных алгоритмов набор пусковых органов с регулируемыми уставками набор регулируемых уставок по времени набор изменяемых программных ключей назначаемые дискретные входы назначаемые выходные реле назначаемые диоды светоизлучающие светодиоды назначаемые кнопки пульта настраиваемый состав аварийных осциллограмм настраиваемый состав записей журналов сообщений и аварий БМРЗПВА Область применения Интеллектуальное устройство БМРЗПВА предназначено для выполнения функций релейной защиты автоматики сигнализации и управления коммутационными аппаратами преобразовательно выпрямительного агрегата Функциональные возможности Специальные функции защиты автоматики и сигнализации максимальная токовая защита МТЗ количество ступеней ускорение МТЗ УМТЗ дуговая защита ДгЗ защита от перегрева ЗоП защита от обрыва фазы и несимметрии нагрузки ЗОФ защита от перегрузки высшими гармониками по току сглаживающего устройства СУ ЗПВГ защита от замыкания вторичной обмотки трансформатора на землю по току сглаживающего устройства ЗВО защита минимального напряжения ЗМН логическая защита шин ЛЗШ устройство резервирования при отказе выключателя УРОВ внешние защиты автоматическое включение резерва АВР автоматическое включение и отключение резерва АВОР Функции управления оперативное управление ПВА выключателем далее ВПВА быстродействующим аппаратом обратного действия или катодным разъединителем далее катодный выключатель КВ защита от многократных включений прыгания ВПВА КВ контроль цепей управления времени отключения времени включения времени готовности привода ВПВА КВ Общие функции управления автоматики и сигнализации обобщенная вызывная сигнализация сигнализация аварийного отключения ВПВА КВ сигнализация положения ВПВА КВ отображение измеряемых и расчетных параметров система самодиагностики счетчики событий и аварий регистрация максимальных значений токов регистрация аварийных осциллограмм ведение журналов сообщений и аварий возможность создания дополнительных алгоритмов набор пусковых органов с регулируемыми уставками набор регулируемых уставок по времени набор изменяемых программных ключей назначаемые дискретные входы назначаемые выходные реле назначаемые светодиоды настраиваемый состав аварийных осциллограмм настраиваемый состав записей журналов сообщений и аварий БМРЗФТС Область применения Интеллектуальное устройство БМРЗФТС предназначено для выполнения функций релейной защиты автоматики управления измерения и сигнализации фидера контактной сети  запасного выключателя с одним разъединителем или запасного выключателя с двумя разъединителями систем тягового электроснабжения напряжением х кВ тяговых подстанций постов секционирования пунктов параллельного соединения электрифицированных железных дорог Функциональные возможности Функции защиты и автоматики токовая отсечка ТО дистанционная защита ДЗ количество ступеней учет высших гармоник в ДЗ Кг ускорение ДЗ защита минимального напряжения ЗМН квазитепловая защита КвТЗ дуговая защита ДгЗ защита смежного фидера ТО Ф ДЗ Ф логическая защита шин ЛЗШ автоматическое повторное включение АПВ устройство контроля короткого замыкания УККЗ устройство резервирования при отказе выключателя УРОВ выполнение команд автоматической частотной разгрузки и автоматического повторного включения по частоте АЧРЧАПВ Общие функции управления автоматики и сигнализации обобщенная вызывная сигнализация отображение измеряемых и расчетных параметров набор программ уставок проверка соответствия уставок допустимым диапазонам система самодиагностики счетчики накопительной информации регистрация максимальных значений токов регистрация осциллограмм ведение журналов сообщений и аварий возможность создания дополнительных алгоритмов набор токовых пусковых органов и пусковых органов по напряжению с регулируемыми уставками набор регулируемых уставок по времени набор изменяемых программных ключей назначаемые дискретные входы назначаемые выходные реле назначаемые диоды светоизлучающие светодиоды назначаемые кнопки пульта настраиваемый состав осциллограмм настраиваемый состав записей журналов сообщений и аварий Модификации блок микропроцессорный релейной защиты БРМЗЖД Устройство Назначение БМРЗ Для релейной защиты автоматики управления и сигнализации присоединений переменного тока частотой Гц электрифицированных железных дорог напряжением до кВ БМРЗАБПЭ Для выполнения функций релейной защиты автоматики сигнализации и управления высоковольтными выключателями далее выключатель и линейными разъединителями ЛР линии электропередачи автоблокировки или линии электропередачи продольного электроснабжения напряжением от до кВ БМРЗФКС Для выполнения функций релейной защиты автоматики управления измерения и сигнализации питающей линии фидера контактной сети напряжением кВ БМРЗФКС Для выполнения функций релейной защиты автоматики управления и сигнализации фидера контактной сети БМРЗТПКЛ Для выполнения функций релейной защиты автоматики сигнализации и управления выключателями линий электропередачи напряжением от до кВ БМРЗФВВ Для выполнения функций релейной защиты автоматики управления измерения и сигнализации вводов распределительных устройств напряжением кВ и х кВ БМРЗТСН Для выполнения функций релейной защиты автоматики сигнализации и управления коммутационными аппаратами КА выключателем и контактором автоматическим выключателем далее контактор трансформатора собственных нужд ТСН напряжением от до кВ БМРЗТПВВ Для выполнения функций релейной защиты автоматики сигнализации и управления вводными выключателями ВВ распределительных устройств напряжением от до кВ БМРЗТПСВ Для выполнения функций релейной защиты автоматики сигнализации и управления секционным выключателем СВ шин переменного тока напряжением от до кВ БМРЗДПР Для выполнения функций релейной защиты автоматики сигнализации и управления выключателя линии два проводарельсы БМРЗУПК Для выполнения функций релейной защиты автоматики сигнализации и управления коммутационными аппаратами устройства поперечной компенсации реактивной мощности в тяговой сети кВ БМРЗФСВ Для выполнения функций релейной защиты автоматики сигнализации и управления секционного выключателя СВ шин переменного тока напряжением кВ БМРЗПВА Для выполнения функций релейной защиты автоматики сигнализации управления коммутационными аппаратами преобразовательно выпрямительного агрегата БМРЗФВВ Для выполнения функций релейной защиты автоматики управления измерения и сигнализации вводов распределительных устройств напряжением кВ и х кВ БМРЗАБПЭ Для выполнения функций релейной защиты автоматики сигнализации и управления высоковольтными выключателями далее выключатель и линейными разъединителями ЛР линии электропередачи автоблокировки или линии электропередачи продольного электроснабжения напряжением от до кВ
