БМРЗ-0,4

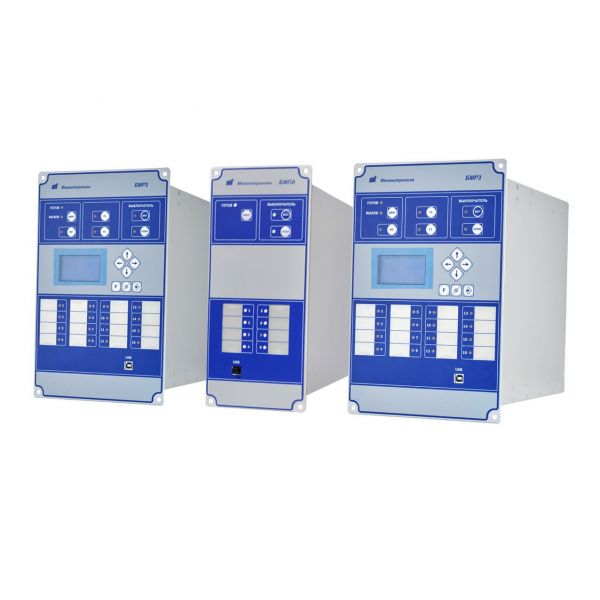

БМРЗ Блок микропроцессорный релейной защиты Комплект оборудования БМРЗ незаменим на промышленных КТП кВ компрессорных станциях секциях собственных нужд электрических станций и других объектах питающих электрические двигатели напряжением кВ Для выполнения функций релейной защиты и автоматики в сетях напряжением кВ предусмотрен комплект оборудования в составе БМРЗВВ защита рабочего ввода БМРЗАВ защита аварийного резервного ввода БМПА автоматика ввода резервного источника АВР и восстановления схемы нормального режима электроснабжения ВНР Модификации блока защиты БМРЗ БМРЗАВ БМРЗВВ БМРЗСВ Главной особенностью комплекта является наличие алгоритма дальнего резервирования ДР действующего при отказах защит или выключателей отходящих от шин линий Принцип действия алгоритма ДР отличен от принципа действия обычных расцепителей автоматических выключателей и обеспечивает полноценное резервирование защит отходящих линий вне зависимости от типа и величины нагрузки Комплект полностью заменяет собой расцепители автоматических выключателей рабочих и резервных вводов а также автоматику ввода резервного источника питания собранную на базе программируемых логических контроллеров Обновленный программноаппаратный комплекс и мощный функционал позволяет реализовывать самые сложные решения Единое для всех устройств программное обеспечение КонфигураторМТ имеет графический редактор логики библиотеку функций пусковых органов и логических элементов и обеспечивает максимальную гибкость при применении устройств Блоки БМРЗВВ и БМРЗАВ выпускаются в двух конструктивных исполнениях со встроенным пультом управления моноблок с вынесенным пультом управления пульт с блоком соединяются кабелем с разъемами Функции комплекта двухступенчатая максимальная токовая защита блокировка МТЗ при пуске и самозапуске двигателя дальнее резервирование отказов защит и выключателей две ступени токовая защита нулевой последовательности автоматическое включение резерва с восстановлением схемы нормального режима автоматическое управление резервными аварийными вводами местное и дистанционное управление выключателями блокировка многократных включений память аварийных событий регистрация аварийных процессов самодиагностика интеграция в систему АСУ запись осциллограмм аварийных процессов
