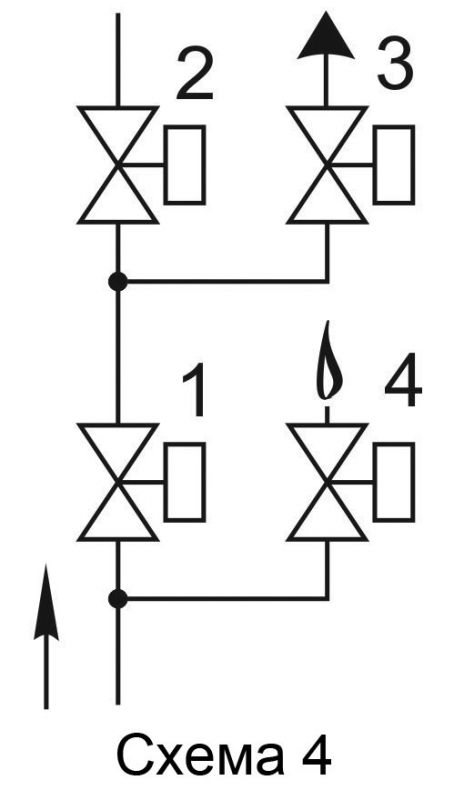

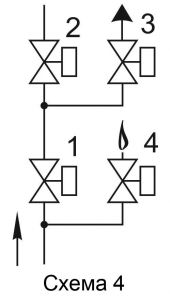

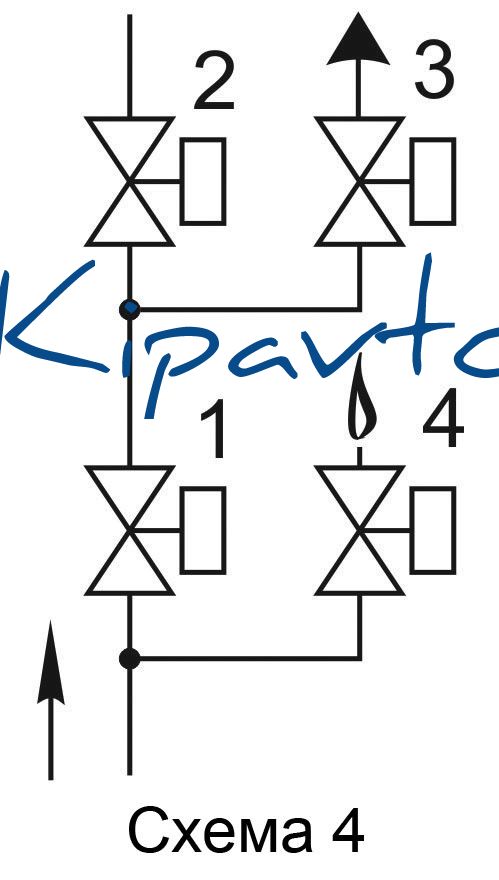

Блок электромагнитных клапанов (Схема 4)

  Блок состоит из следующих основных узлов и деталей: -    основного запорного клапана; -    рабочего клапана; -    клапана свечи безопасности; -    клапана запальной горелки. Клапаны свечи безопасности и запальной горелки могут располагаться справа по ходу газа или слева. Материал корпусов всех клапанов, входящих в блок, - сплав АК12ОЧ, АК12ПЧ. Модификации     Блок состоит из следующих основных узлов и деталей: - основного запорного клапана 1; - рабочего клапана 2; - клапана свечи безопасности 3; - клапана запальной горелки 4.   Клапаны свечи безопасности и запальной горелки могут располагаться: - справа по ходу газа (рис. 1); - слева по ходу газа (рис. 2).   Обозначение Номинальный диаметр DN  №, тип клапана в схеме Основыне размеры, мм, не более Масса, кг, не более мм дюймы L B H A L1 L2 B1  C1 1 / 2 Н-4-26 ... 40 1 1 / 2  1) ВН1 1 / 2 Н-1 (К, П)  2) ВН1 1 / 2 Н-1 (П)  3) ВФ 3 / 4 Н-4 (П)  4) ВН 1 / 2 Н-4 (П)  320 225 210 75 28,5 105 165 12,8  C2Н-4-27 ... 50 2  1) ВН2Н-1 (К, П)  2) ВН2Н-1 (П)  3) ВФ 3 / 4 Н-4 (П)  4) ВН 1 / 2 Н-4 (П) 374 235 212 77 34,5 118 170 13,  C2 1 / 2 Н-4-29 ... 65 2 1 / 2  1) ВН2 1 / 2 Н-0,5* (К, П)  2) ВН2 1 / 2 Н-0,5 (П)  3) ВФ 3 / 4 Н-4 (П)  4) ВН 1 / 2 Н-4 (П) 470 270 270 86 42,5 150 185 20,3  C3Н-4-40 ... 80 3  1) ВН3Н-0,5* (К, П)  2) ВН3Н-0,5 (П)  3) ВФ 3 / 4 Н-4 (П)  4) ВН 1 / 2 Н-4 (П) 516 280 300 95 39 180 190 23,5  C4Н-4-31 ... 100 4  1) ВН4Н-0,5* (К, П)  2) ВН4Н-0,5 (П)  3) ВФ 3 / 4 Н-4 (П)  4) ВН 1 / 2 Н-4 (П) 556 300 325 110 41,5 195 200 27,5
