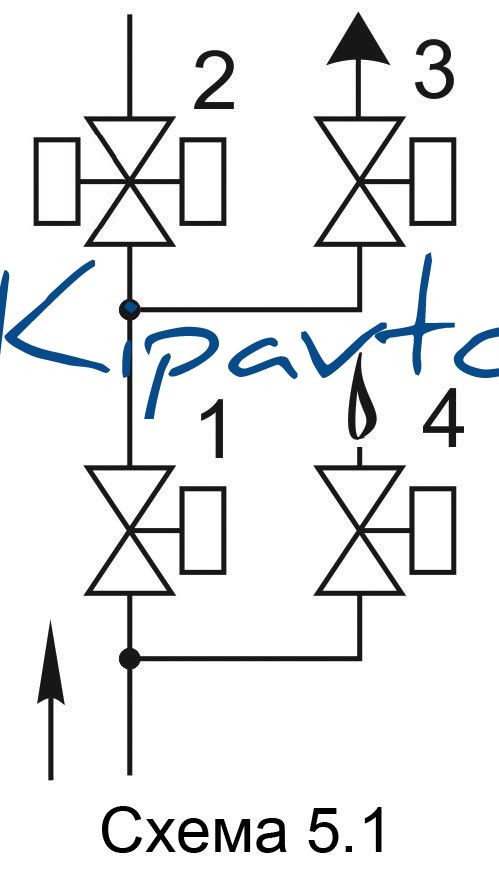

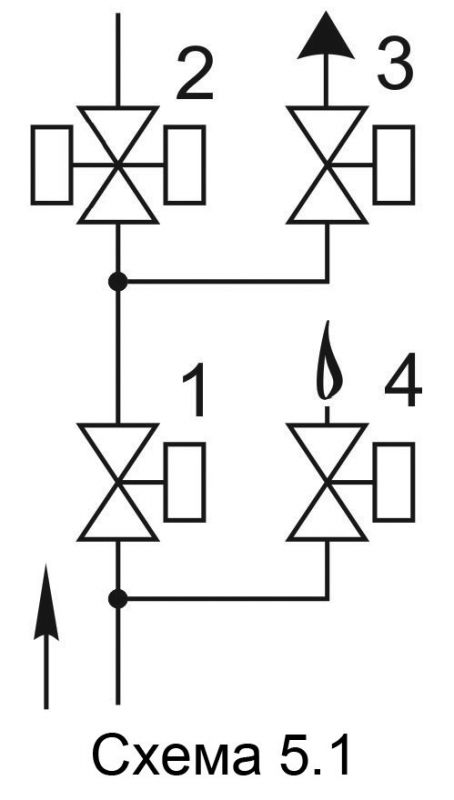

Блок электромагнитных клапанов (Схема 5.1)

Блок состоит из следующих основных узлов и деталей: -    основного запорного клапана; -    рабочего клапана; -    клапана свечи безопасности; -    клапана запальной горелки. Клапаны свечи безопасности и запальной горелки могут располагаться справа по ходу газа или слева. Материал корпусов всех клапанов, входящих в блок, - сплав АК12ОЧ, АК12ПЧ. Модификации     Блок состоит из следующих основных узлов и деталей: - основного запорного клапана 1; - рабочего клапана 2; - клапана свечи безопасности 3; - клапана запальной горелки 4.   Клапаны свечи безопасности и запальной горелки могут располагаться: - справа по ходу газа (рис. 1, 3); - слева по ходу газа (рис. 2, 4).   Обозначение Номинальный диаметр DN  №, тип клапана в схеме Основыне размеры, мм, не более Масса, кг, не более Рис. мм дюймы L B H A L1 L2 B1  C1 1 / 2 Н-4-32 ... 40 1 1 / 2  1) ВН1 1 / 2 Н-1 (К, П)  2) ВН1 1 / 2 В-0,2 (П)  3) ВФ 3 / 4 Н-4 (П)  4) ВН 1 / 2 Н-4 (П)  320 225 307 170 28,5 105 165 15,0 1;  3  C2Н-4-33 ... 50 2  1) ВН2Н-1 (К, П)  2) ВН2В-0,2 (П)  3) ВФ 3 / 4 Н-4 (П)  4) ВН 1 / 2 Н-4 (П) 374 235 170 15,7  C1 1 / 2 Н-4-34 ... 40 1 1 / 2  1) ВН1 1 / 2 Н-1 (К, П)  2) ВН1 1 / 2 В-1 (П)  3) ВФ 3 / 4 Н-4 (П)  4) ВН 1 / 2 Н-4 (П) 320 315 210 75 34,5 118 165 16,5 2;  4  C2Н-4-35 ... 50 2  1) ВН2Н-1 (К, П)  2) ВН2В-1 (П)  3) ВФ 3 / 4 Н-4 (П)  4) ВН 1 / 2 Н-4 (П) 347 325 212 77 170 18,0
