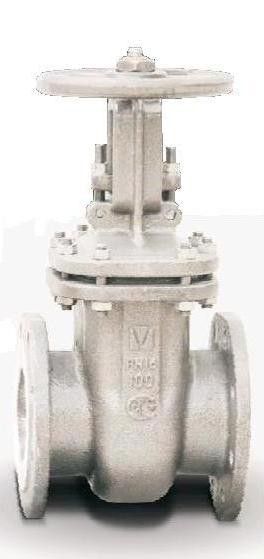

Задвижки стальные литые клиновые 30с41нж ("МЗТР")

Клиновые задвижки – запорные устройства, обеспечивающие перекрытие потока сдвигом затвора, расположенного перпендикулярно к движущемуся потоку. Изделия применяются для перекрытия жидких потоков и газообразных сред, не боятся перепадов давления, выдерживают воздействие высоких температур. Использование задвижек клиновых На горизонтальном трубопроводе изделия монтируются маховиком вверх, при этом шпиндель расположен вертикально. Если трубопровод вертикальный, то они устанавливаются плашмя, шпиндель поворачивается горизонтально. Задвижки можно ремонтировать. Конструкция позволяет заменить сальниковую набивку, не прерывая работы. В задвижках применяется цельнолитой или составной двухдисковый клин. Исполнение клина может быть простым, обрезиненным, либо с дополнительным напылением защитного коррозионно-устойчивого слоя. Наличие обрезиненного клина и защитного слоя позволяет добиться максимальной герметичности соединения, повышает коррозионную стойкость при контакте с агрессивными средами и увеличивает срок службы изделия. Гарантийный срок: 24 месяца Средний срок службы: 10 лет № п/п. Наименование Состав 1 Корпус Сталь 25Л ... 35Л 2 Крышка Сталь 25Л ... 35Л 3 Клин (диски) Сталь 20Х13, сталь 25Л ... 35Л с наплавкой 4 Шпиндель Сталь 20Х13 5 Гайка шпинделя Сталь 35, сталь 40Х, Латунь ЛС59-1 6 Гайка Углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87 7 Шпилька, болт Углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87 8 Болт откидной Сталь 35 9 Уплотнение между корпусом и крышкой (прокладка, кольцо) Паронит, ТРГ 10 Набивка сальника АГИ, ТРГ 11 Маховик Сталь 25 Л 12 Редуктор Редуктор конический или цилиндрический 13 Подшипник Шарик упорный 14 Наплавка на кольце в корпусе Сталь 07Х25Н13 15 Наплавка на клине Сталь 13Х25Т Технические характеристики
