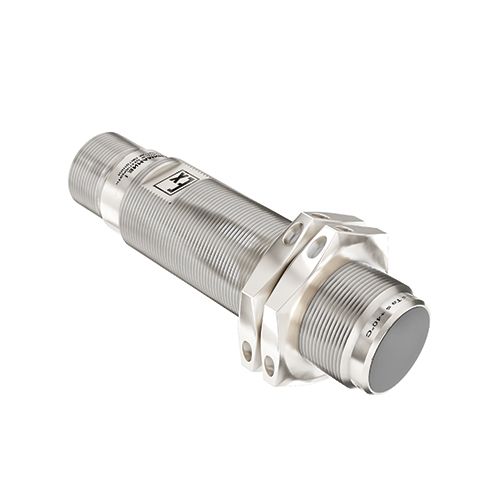

Взрывозащищенный индуктивный датчик ВТИЮ.1545.82

Выключатель индуктивный бесконтактный взрывозащищенный (далее по тексту – выключатели) предназначен для применения в качестве конечного выключателя. Выключатель предназначен для коммутации электрических цепей постоянного тока с индуктивной и (или) активной нагрузками. Выключатели могут применяться в качестве конечных выключателей в различных изделиях, где необходимо определять дискретное положение или отсутствие объекта воздействия, во взрывоопасных зонах помещений и наружных установок в соответствии с присвоенной маркировкой взрывозащиты, требованиями ГОСТ IEC 60079-1-2011 и отраслевых Правил безопасности, регламентирующих применение данного оборудования во взрывоопасных зонах. Среда, окружающая ВТИЮ.1545.82 – воздушная зона, в которой имеется или может образоваться взрывоопасная газовая смесь в объеме, требующем специальных мер защиты при конструировании, изготовлении и эксплуатации электроустановок. Принцип действия основан на изменении амплитуды колебаний генератора выключателя при внесении в его чувствительную зону металлического объекта воздействия определенного размера. При подаче питания на конечный выключатель в области его чувствительной поверхности образуется изменяющееся магнитное поле, наводящее во внесенном в зону материале вихревые токи, которые приводят к изменению амплитуды колебаний генератора. В результате вырабатывается аналоговый выходной сигнал, величина которого изменяется в зависимости от расстояния между выключателем и контролируемым объектом. Триггер преобразует аналоговый сигнал в логический, устанавливая уровень переключения и величину гистерезиса.
