Устройство контроля продольного разрыва конвейерной ленты УКПР2-01

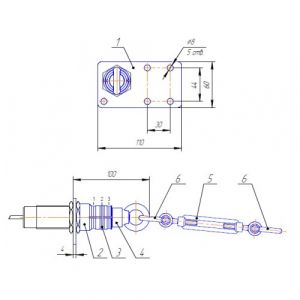

Устройство контроля продольного разрыва ленты (просыпи) в комплекте с герконовым датчиком предназначено для обнаружения продольных повреждений (разрывов) конвейерной ленты. УКПР2-01 применяется в комплекте с герконовым датчиком. С устройством могут применяться только встраиваемые датчики в корпусе М30 в комплекте с двумя гайками. Датчик поставляется по отдельной заявке. Принцип действия УКПР2-01 Устройство УКПР2-01 состоит из кронштейна, цанги с пружинным кольцом и конуса. Также в устройство входят талреп и две такелажных скобы для присоединения троса к конусу. В кронштейне имеется отверстие d30 для крепления герконового датчика, 4 отверстия d8 для крепления кронштейна на опоре, и одно отверстие d8 для крепления страховочной ветви троса. Устройство монтируется на ставе конвейера. К талрепу при помощи такелажной скобы присоединяется трос, натянутый под рабочей ветвью конвейера, перпендикулярно направлению движения ленты. При аварии (продольном разрыве) край разрыва ленты, выпирающий металлокорд или сыпящийся груз оказывают воздействие на трос, создавая его избыточное натяжение, и приводя к выдёргиванию конуса из цанги, что, в свою очередь, приводит к изменению состояния выхода датчика. Трос и элементы его крепления в комплект устройства не входят. Рекомендуется использовать комплекты УКПР2.900 (указывайте в заявке).
