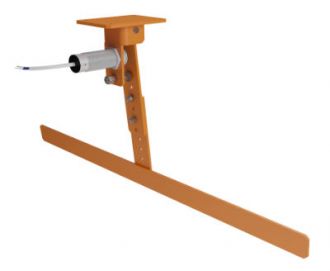

Устройство контроля продольного разрыва конвейерной ленты УКПР1

Устройство контроля продольного разрыва ленты (просыпи) предназначено для обнаружения продольных повреждений (разрывов) конвейерной ленты. Устройство устанавливается на ставе конвейера, над холостой ветвью. В кронштейне смонтирована  ось качания рычага, опорный винт и крепление для индуктивного датчика. С устройством могут применяться только встраиваемые датчики в корпусе М30. Датчики заказываются отдельно. Линейка встраиваемых датчиков М30 включает широкий выбор модификаций по электрическим параметрам, климатическому исполнению и типу присоединения кабеля. С помощью регулировочных отверстий можно изменять длину рычага в пределах от 200 мм. до 330 мм. В процессе установки устройства с помощью опорного винта необходимо отрегулировать начальное отклонение рычага так, чтобы рычаг находился в зоне чувствительности датчика. В случае продольного разрыва ленты транспортируемый материал попадает на нижнюю (холостую) ветвь конвейера, и, достигнув скребка, отклоняет рычаг из зоны чувствительности датчика, изменяя тем самым его выходной сигнал.
