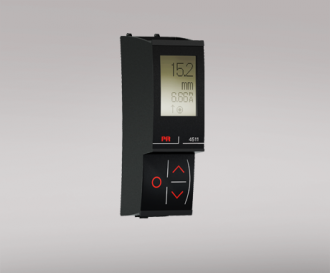

Устройство для обеспечения связи 4511

Устройство для обеспечения связи 4511 Дисплей программирования для системных устройств 4000 и 9000 Интерфейс протокола Modbus RTU по RS-485 Монитор Значение процесса от встроенного дисплея Высокая изоляция 2,5 кВ до хост-устройства Экранированный разъем RJ45 сверху Применение Съемный дисплей 4511 добавляет последовательную связь Modbus RTU RS-485 ко всем текущим и будущим блокам 4000/9000. Устройство преобразует широкий спектр датчиков и сигналов аналоговых устройств, измеряемых системой 4000, таких как одно- и двухполярные сигналы мА и напряжения, потенциометр, Lin. R, RTD и TC, к сигналу линии связи Modbus. При установке на устройстве system 9000 любой сигнал, поступающий из или идущий в зону, классифицированную I.S., например сигналы AI, AO, DI и DO, может быть преобразован в сеть Modbus. Все рабочие параметры отдельных устройств можно легко и быстро настроить с помощью связи Modbus или с помощью меню переднего дисплея. Легко читаемый дисплей 4511 может использоваться для считывания сигнала процесса, имитации выходного сигнала, индикации ошибок датчиков и внутренних ошибок устройства. Технические характеристики 4511 обладает полной функциональностью 4501 для программирования устройств, мониторинга сигналов процесса и обработки диагностических данных. Протокол Modbus RTU поддерживается с помощью последовательной коммуникационной проводки RS-485. Многоточечное полудуплексное соединение через экранированный разъем RJ45. Высокая безопасная гальваническая развязка 2,5 кВ переменного тока между последовательной проводкой и подключенной системой 4000/9000 единиц. Параметры Modbus, такие как адрес, скорость передачи в бодах, стоп-бит(ы) и бит четности, настраиваются с дисплея 4511, на котором также хранятся параметры. Монтаж /установка /программирование Монтаж в зоне 2 /Div 2. 4511 можно перемещать с одного устройства на другое. Индивидуальная конфигурация блока системы 4000/9000 первого устройства может быть сохранена и загружена на последующие устройства. Запрограммированные параметры могут быть защищены паролем, определенным пользователем. При установке на устройствах, установленных вверх ногами, пункт меню позволяет поворачивать дисплей на 4511 на 180°, а кнопки вверх/вниз переключать функции.
