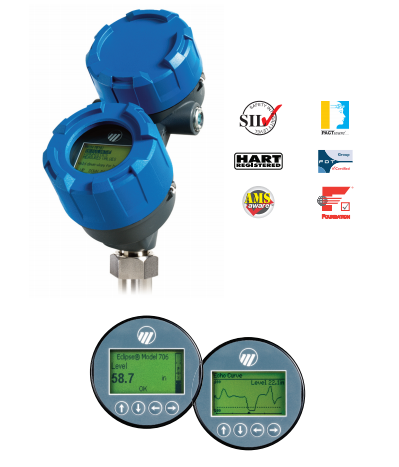

Уровнемер волноводно-радарный Magnetrol Eclipse 706

Высокоэффективный волноводный радарный уровнемер Eclipse модели NR   измеряет уровень границу раздела сред объем и расход Высокопроизводительный прибор Eclipse модели это уровнемер с питанием напряжением В пост тока по токовой петле работающий по испытанной и признанной технологии волноводного радара GWR Этот наиболее совершенный уровнемер в конструкции которого применен ряд уникальных технических разработок имеет рабочие характеристики намного превосходящие характеристики обеспечиваемые традиционными технологиями Благодаря использованию технологии диодного переключения а также наиболее широкой на рынке номенклатуре зондов один этот прибор можно использовать для широкого спектра условий применения начиная с самых легких углеводородов и заканчивая средами на водной основе Инновационная конструкция корпуса расположенного под углом и состоящего из двух отсеков теперь стала общепринятой Этот корпус впервые предложенный компанией Magnetrol в году располагается под углом для удобства подключения настройки и просмотра изображения на универсальном графическом ЖКдисплее Один универсальный прибор модели можно использовать и комбинировать с зондами любого типа при этом обеспечивая повышенную надежность тк он сертифицирован для работы в аппаратных контурах безопасности уровня SIL Уровнемер ECLIPSE модели удовлетворяет как стандарту FDTDTM так и Enhanced DD EDDL что позволяет просматривать важную информацию по настройке и диагностике например график эхосигнала на таких устройствах как PACTware AMS Device Manager и различныx коммуникаторax HART Области применения Среды Жидкости сыпучие материалы и суспензии различные вещества от углеводородов до сред на водной основе диэлектрическая проницаемость r Резервуары Большинство технологических аппаратов или складских резервуаров температура и давление в которых соответствуют характеристикам зонда Условия Все применения требующие измерения и регулирования уровня при наличии видимых паров пены турбулентной поверхности пузырьков и кипения при высокой скорости заполнения и опорожнения а также в средах с низкой или переменной диэлектрической проницаемостью или плотностью Особенности конструкции Многофункциональный прибор двухпроводнойс питанием В пост тока по токовой петле для определения уровняграницыраздела средобъема или расхода Технология диодного переключения имеет в своей категории лучшее значение силысигнала и отношения сигналшум SNRчто обеспечивает улучшенные возможности при работе в трудных условиях низкой диэлектрической проницаемости Измерение уровняна результатыкоторого не влияют изменяющиеся характеристики среды Для калибровки не требуется изменять уровень Зондыспособные работать в условиях переполненияпоз воляют измерять истинный уровень вплоть до уплотнения при этомне используя специальные алгоритмы кнопочная клавиатура и графическийЖКдисплей обеспечивают удобный просмотр параметров конфигурирова ния и графиков эхосигнала Профилактическая диагностика не только обнаруживает неисправностино и дает рекомендации по поиску и устранению их причин  Данные оформе девяти стандартных резервуаровиспользуемые для определения объема  Таблица на пар значений уровня и соответствующего объема используемая для резервуаров нестандартной формы  Данные двух стандартных лотков и четырех стандартных водосливов различных размеровиспользуемые для измерения расхода Общее уравнение для расхода в нестандартных каналах Корпусповорачивающийся на можно демонтировать с зонда не сбрасывая давление в резервуаре  Конструкция зонда рассчитана на работу при C бар   Применение в среде насыщенного пара до бар при C при установке во внешней камере  Применение в криогенных средах до C Измерительную головкуможно устанавливать отдельно от зондана расстоянии мот него Анализ отказових последствий и диагностики FMEDA показываетчто допустимо использование в контурах безопасности уровня SIL имеется полный отчет по FMEDA Нет движущихся частей  FOUNDATION fieldbus andModbus digital outputs Принцип работы Волноводный радар ECLIPSE создан на основе технологии TDR рефлектометрия с временным разрешением В методе TDR используются импульсы электромагнитной энергии передаваемые по волноводу зонд При достижении импульсом поверхности жидкости имеющей более высокую диэлектрическую проницаемость чем у воздуха r в котором он распространялся перед этим импульс отражается Быстродействующая схема измерения времени точно определяет время распространения импульса и обеспечивает точное измерение уровня жидкости или сыпучего материала Амплитуда отраженного импульса зависит от диэлектрической проницаемости продукта Чем выше диэлектрическая проницаемость тем сильнее отражение Измерение уровня границы раздела Уровнемер ECLIPSE модели может измерять как уровень верхней жидкости так и уровень поверхности раздела Поскольку от верхней поверхности имеющей меньшую диэлектрическую проницаемость импульс отражается лишь частично некоторая доля излученного импульса продолжает двигаться вниз по GWRзонду через верхнюю жидкость При достижении остаточным исходным импульсом нижней жидкости имеющей более высокую диэлектрическую проницаемость происходит еще одно отражение Необходимо чтобы диэлектрическая проницаемость жидкости находящейся сверху была меньше а находящейся внизу больше Типичным случаем является граница раздела между нефтью и находящейся под ней водой когда находящийся сверху слой нефти является непроводящим r а находящийся снизу слой воды хорошо проводящим r Мини мальная толщина верхнего слоя составляет мма мак симальная толщина верхнего слоя ограничена длиной GWRзонда Функциональные и физические данные
