УПУ-10М

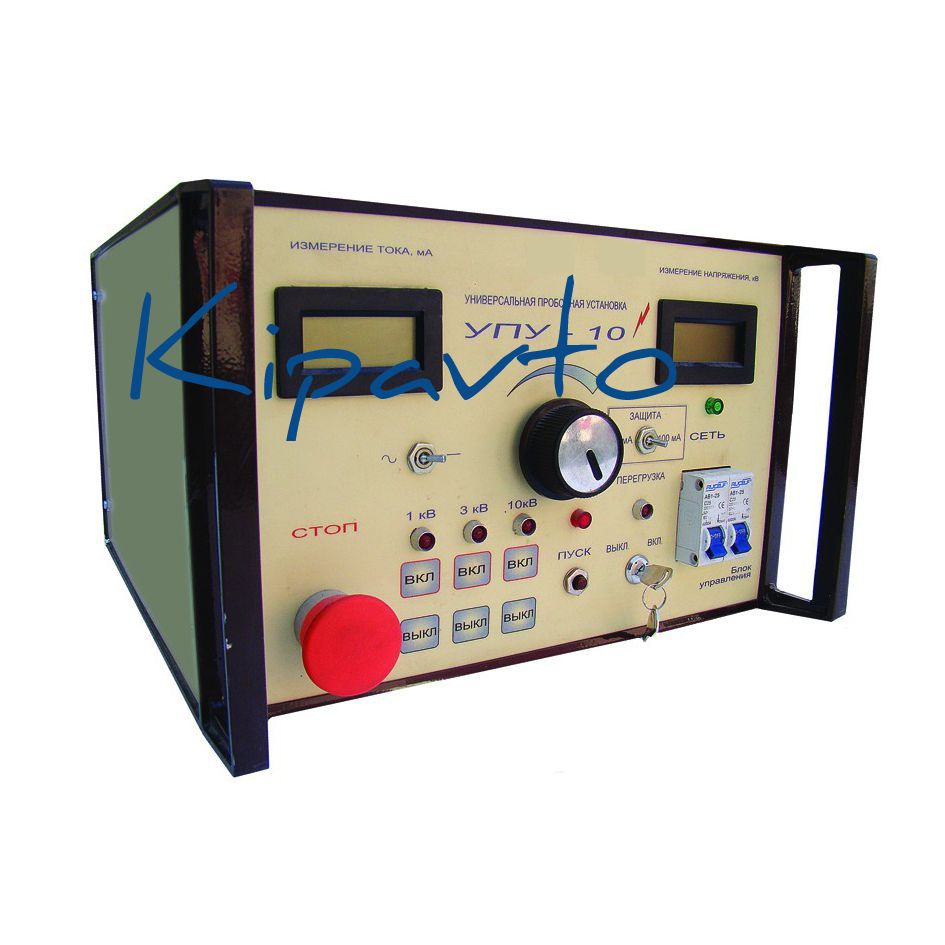

УПУ-10М Установка пробойная универсальная Установка пробойная универсальная УПУ-10М предназначена для испытания изоляции электротехнического оборудования и материалов  переменным синусоидальным напряжением частотой 50 Гц и выпрямленным напряжением отрицательной полярности, регулируемым в пределах  0-10 кВ с выходным током до 100 мА. Область применения – электротехника и энергетика. Благодаря повышенному выходному току установка может быть использована для испытания на переменном напряжении изоляции обмоток крупных электрических машин. С успехом может быть использована для испытания защитных средств на соответствующие напряжения  (перчатки и т.п.), а также для заряда емкостных накопителей энергии. Установка УПУ-10М рассчитана для эксплуатации в помещениях или под навесом при рабочих значениях температуры воздуха от плюс 5°С до плюс 40° С, относительной влажности до 80 % при температуре плюс 20° С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.). Питание – однофазная сеть синусоидального переменного тока напряжением 220±20 В,  частотой 50±1 Гц. Установка УПУ-10М обслуживается одним оператором с правом работы на установках с напряжением выше 1000В. Технические характеристики установки УПУ-10М Пределы установки выходного напряжения, кВ -1; 3; 10 Приведенная относительная погрешность установки и измерения выходного напряжения, %, не более, — 3 Максимальный выходной ток, мА – 100 Приведенная относительная погрешность измерения тока, %,  не более – 3 Порог срабатывания токовой защиты, мА — 102±2 Потребляемая мощность, В.А,  не более – 1000 Габаритные размеры, мм, блок управления — 320х200х355 блок высокого напряжения — 315х290х410 Масса, кг, не более: блок управления – 15 блок высокого напряжения — 25 Время  работы в непрерывном режиме при максимальной мощности, час – 8 Средний срок службы изделия,  лет – 6 ПРИМЕЧАНИЕ. Киловольтметр установки измеряет  на переменном напряжении — действующее  значение, на выпрямленном – амплитудное значение напряжения. Миллиамперметр на переменном токе измеряет действующее значение, на выпрямленном среднее (средневыпрямленное) значение тока. Комплектация установки УПУ-10М №п/п Наименование Кол-во 1 Установка пробойная универсальная УПУ-10М. 1 2 Провод сетевой. 1 3 Провод соединительный высоковольтный. 1 4 Провод заземления. 2 5 Установка пробойная универсальная УПУ-10М. Руководство по эксплуатации. УПУ-10М/00.00.00.00РЭ. 1 6 Установка пробойная универсальная УПУ-10М. Паспорт УПУ-10М/00.00.00.00ПС. 1
