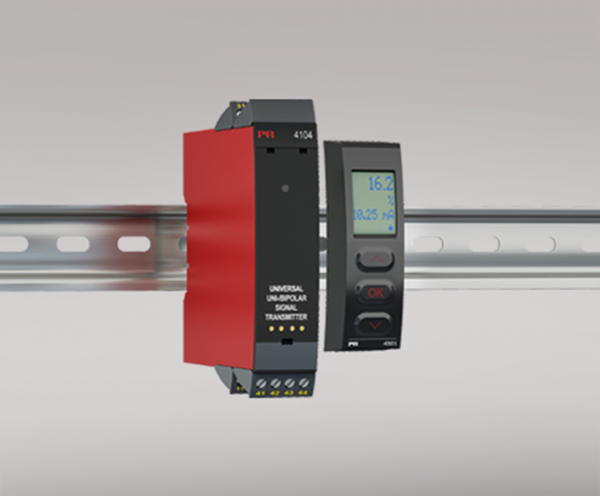

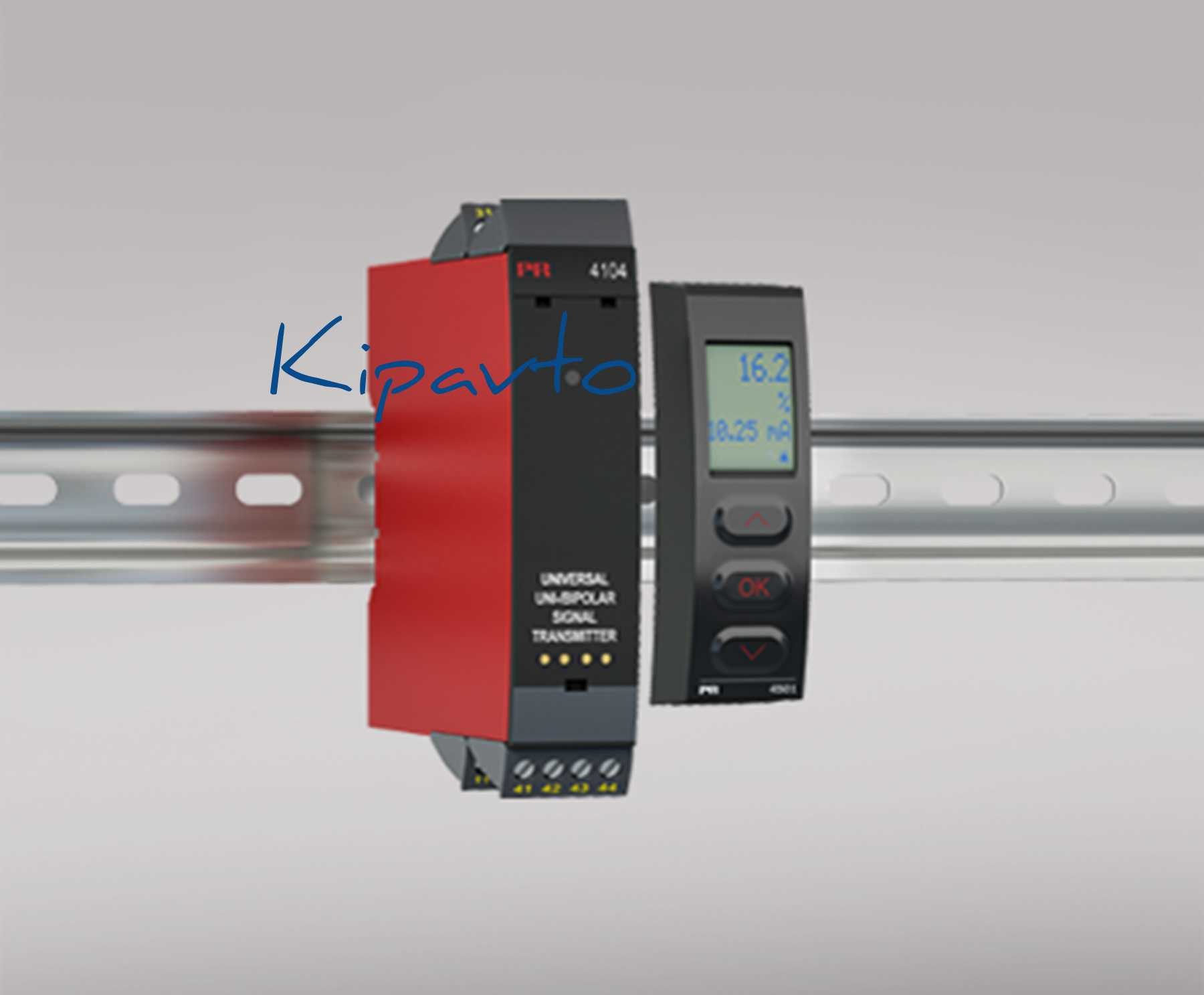

Универсальный передатчик одно-/биполярного сигнала 4104

Универсальный передатчик одно-/биполярных сигналов 4104 Измеряет и выводит одно-/биполярные сигналы напряжения и тока Работает как с пассивными, так и с активными входами и выходами Использует дисплей PR 45xx для программирования и мониторинга процессов Быстрое время отклика 20 мс и отличная точность 0,05% Универсальное питание от 21,6...253 В переменного тока/19,2...300 В постоянного тока Применение Быстрое время отклика <20 мс для измерения сигналов, создаваемых датчиками крутящего момента, положения, тока и ускорения. Настраиваемый пользователем биполярный или однополярный ввод-вывод означает, что 4104 подходит практически для любого преобразования напряжения или тока. Источник возбуждения позволяет измерять два или три проводных передатчика. Активный или пассивный ввод-вывод делает 4104 идеальным решением для токовых контуров, соответствующих мощности. Преобразует узкие биполярные входы в широкие биполярные или униполярные выходы, например, вход ±1 вольт = ±10 вольт или выход 4...20 мА. Выбор прямого или обратного ввода-вывода делает 4104 подходящим для приложений с пропорциональным управлением. Функция ”V-образная кривая” выводит 100% – 0 – 100% при наличии входного сигнала 0-100%. Технические характеристики Для получения максимальной точности и помехозащищенности используются новейшие аналоговые и цифровые технологии. Выход по току может достигать 800 Ом с регулируемым временем отклика 0,0...60,0 секунды. Исключительная стабильность выходной нагрузки мА <0,001% от диапазона/100 Ом. Соответствует рекомендациям NAMUR NE21, обеспечивая высокую точность в жестких условиях электромагнитной совместимости. Соответствует рекомендациям NAMUR NE43, что позволяет системе управления легко обнаруживать ошибку датчика. Каждый блок протестирован на высокий уровень гальванической развязки 2,3 кВ переменного тока с 3 портами. Отличное соотношение сигнал/шум составляет >60 дБ. Монтаж/установка/программирование Очень низкое энергопотребление означает, что блоки могут монтироваться бок о бок без воздушного зазора – даже при температуре окружающей среды 60 °C. Одобрен для морских применений. Настройка, мониторинг, калибровка процесса по 2 точкам и многое другое выполняются с помощью съемных дисплеев PR 45xx. Все программирование может быть защищено паролем.
