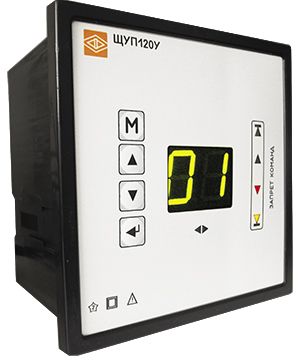

Указатели положения РПН силовых трансформаторов ЩУП120У

ЩУП120У представляет собой дальнейшее развитие серийно выпускаемого указателя ЩУП120. Устанавливается на щите управления и конструктивно совместим со штатным стрелочным логометром типа УП30. Указатель подходит для установки на приводы MZ-2, MZ-4 производства Болгарии вместо указателя ступеней типа ЛКМ, на приводы производства Германии типа MR, EM и ED-S, а также на любые другие приводы с резистивным датчиком или с датчиком, имеющим выходной сигнал типа «токовая петля». Указатель работает совместно с сельсин-датчиком угла поворота привода типа БД404 или БД1404 и подходит для установки на все приводы (типа РНТ 13, ПДП-1, ПДП-4 и другие). В ЩУП120У предусмотрено задание предельно допустимых положений привода. Наличие цифровых и аналоговых выходных сигналов позволяет передавать информацию о ступени привода в системы телемеханики, АСДУ, АСУТП.
