Цифровые преобразователи во встраиваемом исполнении SIMOREG DC-MASTER

../files/uploads/SIMOREG%20DC%20MASTER%206RA70%D0%BA%D0%B8%D0%BF%D0%B0%D0%B2%D1%82%D0%BE.pdf

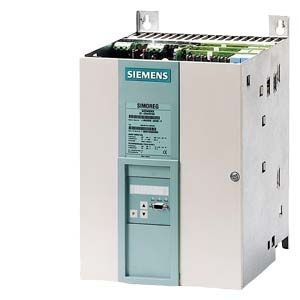

Обзор Силовая часть и охлаждение Диапазон номинального постоянного тока преобразователей простирается от до А и может быть увеличен за счет параллельного включения преобразователей В зависимости от использования преобразователи могут работать в нереверсивном или в реверсивном режиме Преобразователи автономны благодаря интегрированной системе настройки параметров и не требуют дополнительных устройств для параметрирования Все функции управления и регулирования а также контрольные и вспомогательные функции выполняются под управлением одной микропроцессорной системы Ввод заданного и текущего значения может производиться по выбору в цифровом или в аналоговом виде Преобразователи SIMOREG RA отличаются компактностью и экономией пространства для своей установки В дверцу преобразователя встроен электронный бокс который включает в себя модули регулирования Этот бокс может быть дополнен модулями для технологических функций и последовательных интерфейсов Благодаря удобной доступности отдельных элементов эта техника предоставляет Вам высокую степень дружественности сервиса Внешние сигналы двоичные входывыхода аналоговые входывыходы импульсные датчики и тд подключаются посредством вставляемого штеккера Программное обеспечение преобразователя хранится в flash EPROM Обновление программного обеспечения может быть легко загружено по последовательному интерфейсу в базовый блок Силовая часть контур якоря и контур возбуждения Якорный контур выполнен по мостовой схеме переменного тока В преобразователях для нереверсивного привода по полноуправляемой мостовой схеме переменного тока ВС  в преобразователях для реверсивного привода по двум полноуправляемым мостовым схемам переменного тока В А В С Контур возбуждения выполнен по полуупраляемой однофазной мостовой схеме BHZ Преобразователи с номинальным током от до А имеют силовую часть для якоря и для возбуждения с электрически изолированными тиристорными модулями При этом корпус теплоотвода не несет на себе потенциала  В преобразователях с номинальным током А силовая часть якорного контура выполнена на таблеточных тиристорах и их теплоотводы находятся под напряжением Все подключающие клеммы силовой части доступны спереди Охлаждение Преобразователи с номинальным током до А рассчитаны на воздушное самоохлаждение от А на усиленное воздушное охлаждение при помощи вентилятора Устройство для параметрирования Простая панель управления PMU Все преобразователи оснащаются панелью PMU на дверце прибора PMU состоит из пятиразрядной семисегментной панели индикации трех светодиодов для индикации состояния и трех кнопок для ввода параметров Дополнительно на PMU находится разъем Х с интерфейсом USS по нормам RS или RS Все необходимые для запуска согласования настройки и индикации измеряемых величин могут быть реализованы при помощи PMU Три кнопки имеют следующие функции Кнопка выбора P Переключение между номером параметра и его значением и обратно а также квитирование сообщений об ошибках  Кнопка Вверх Выбирает более высокий номер параметра в модусе номеров параметров или повышает установленное и индицируемое значение параметра в модусе значений параметров Дополнительно к этому можно повысить индекс при индицируемом параметре  Кнопка Вниз Выбор более низкого номера в режиме номеров параметров понижение значения параметра в режиме значений параметров и понижение индекса при индицируемом параметре Функции светодиодов Ready готов готовность к работе светится в состоянии Ожидание рабочей разблокировки  Run работа светится если подана рабочая разблокировка  Fault сбой светится в состоянии Имеется сбойное сообщение мигает если установилось Предупреждение  На пятиразрядном семисегментном дисплее индицируемые величины могут быть представлены в различной форме Например Процент от номинальной величины  Коэффициент усиления Секунды  Амперы или Вольты Панель управления OPS Опциональная панель управления преобразователя OPS может быть вмонтирована либо в дверцу преобразователя либо за его пределами например в дверцу электрошкафа Это достигается благодаря подключению кабелем длиной от одного до пяти метров При использовании отдельного питания В длина кабеля может быть увеличена до м Связь OPS с SIMOREG производится через разъем Х Благодаря применению панели OPS появляется экономичная альтернатива измерительным приборам обычно устанавливаемым на дверце электрошкафа и служащим для индикации текущих значений тех или иных физических величин ЖКдисплей имеющий х знаков показывает открытым текстом обозначения параметров Здесь можно выбрать один из языков немецкий английский французский испанский и итальянский OPS может запоминать блоки параметров которые легко могут быть переданы на другой прибор с помощью DOWNLoad Кнопки на OPS Кнопка выбора Р Кнопка выше    Кнопка ниже Кнопка реверса  Кнопка ВКЛ EIN Кнопка ВЫКЛ AUS  Кнопка толчкового режима JOG  Цифровые кнопки   Светодиоды на OPS Зеленый светится при работе мигает при готовности к работе  Красный светится при неисправности мигает при предупреждении  Кнопка RESET   Устройства для параметрирования Парметрирование через ПК Для запуска в эксплуатацию и диагностики при помощи ПК совместно с преобразователем поставляется программное обеспечение Drive Monitor Связь с преобразователем SIMOREG производится через интерфейс USS основного прибора Предоставляются следующие функции Доступ к параметрам управляемый через меню Чтение и запись блоков параметров Копирование готовых блоков параметров на другой преобразователь того же конструктивного ряда Вывод блоков параметров на печать Управление при помощи управляющего слова двоичной команды такой как команды переключения входвыхода и тп и ввод заданного значения Наблюдение за словом состояния ответные сообщения о состоянии преобразователя и считывание текущего значения Чтение сообщений об ошибках и предупреждений Чтение содержимого Traceбуфера встроенная в SIMOREG функция осциллографа Дизайн Структура программного обеспечения Два производительных микропроцессора С и С охватывают все функции регулирования и управления приводом для контуров якоря и возбуждения Все функции регулирования в программном обеспечении реализованы через изменяемые параметры Конекторы  Все важнейшие пункты регулирования доступны через конекторы Эти величины соответствуют точкам измерения и доступны в виде цифровых значений Стандартным нормированием конекторов является бит ступеней для Использование этой величины внутри прибора может быть расширено например чтобы воздействовать на заданное значение или изменить ограничения Она может быть также выведена через панель управления через аналоговые выходы или через последовательный интерфейс Перечень величин доступных через Аналоговые входы и выходы Входы регистрации текущего значения Входы и выходы датчика разгона ограничений управляющих блоков регулятора свободно доступных модулей программного обеспечения Цифровое задание Общие величины такие как рабочее состояние нагрев двигателя нагрев тиристоров память предупреждений память неисправностей время наработки загруженность процессора Бинекторы  Бинекторами называются цифровые управляющие сигналы которые могут принимать значения или Они могут использоваться например для подключения задания или для выполнения той или иной управляющей функции Бинекторы также могут выводиться через панель управления двоичные выходы или через последовательный интерфейс Перечень состояний которые могут быть доступны через бинекторы Состояние двоичных входов Фиксированные управляющие биты Состояние регулятора ограничений неисправностей датчика разгона управляющего слова Точки воздействия Точки воздействия приводятся в соответствие входам модулей программного обеспечения через параметры При этом в точку воздействия сигнала конектора в соответствующем параметре заносится номер конектора желаемого сигнала и таким образом устанавливается какой сигнал действует в качестве входной величины К тому же можно как аналоговые входы и сигналы от интерфейса так и внутренние величины использовать для ввода заданий дополнительных заданий ограничений и тд В точку воздействия бинектора заносится номер бинектора который должен использоваться в качестве входной величины Таким образом можно либо осуществлять управляющие функции через двоичные входы управляющие биты или генерируемые в регуляторе управляющие биты либо выдавать один управляющий бит Переключение блоков параметров Параметры с номерами от до и некоторые другие записаны четырежды При помощи бинектора можно выбрать который из блоков параметров будет рабочим Благодаря этому можно например от одного преобразователя питать попеременно от одного до четырех различных двигателей или реализовать переключение ступеней редуктора При этом можно переключать следующие функции установочных величин Определение двигателя и импульсного датчика Оптимизация регулирования Ограничение тока и момента  Ограничение  Подготовка текущего значения регулятора скорости  Регулирование скорости Регулирование тока возбуждения Регулирование ЭДС Датчик разгона Ограничение скорости Величины контроля и ограничений Цифровое задание Технологический регулятор Потенциометр двигателя Компенсация трения Компенсация махового момента Адаптация регулятора скорости Переключение блоков данных BICO Блоки данных BICO могут переключаться при помощи управляющего слова входа бинектора При этом можно выбрать какая величина конектора или бинектора будет рабочей в точке воздействия Этим достигается гибкое согласование структуры регулятора или управляющих величин Потенциометр двигателя Потенциометр двигателя доступен через управляющие функции выше ниже влевовправо ручнойавтомат и содержит собственный датчик разгона с независимыми друг от друга настраиваемыми постоянными времени разгона и замедления а также выбираемое округление Диапазон настройки минимальная и максимальная выходная величина настраивается через параметры Ввод управляющих функций производится через бинекторы В автоматическом режиме положение Авто вход потенциометра двигателя определяется через свободно выбираемую величину номер конектора При этом можно выбрать будет ли действовать ограничение разгона или вход будет действовать напрямую на выход В положении Ручной производится установка задания с помощью функций Верх и Вниз Дополнительно можно выбрать должен ли выход при пропадании напряжения устанавливаться на нуль или запоминать последнее значение Значение выхода свободно доступно через конектор например для использования в качестве главного задания дополнительного задания или ограничения Способ действия Процесс оптимизации Преобразователь RA поставляется в состоянии заводской настройки Настройка регулятора поддерживается при помощи выбора автоматического процесса оптимизации Выбор производится при помощи специального числового ключа Перечисленные ниже функции регулирования могут быть настроены при помощи автоматической оптимизации Оптимизация регулятора тока для настройки регулятора и управления с двойным усилением якорь и возбуждение Оптимизация регулятора скорости для настройки его характеристик Автоматическая запись компенсации трения и момента инерции для управления регулятором скорости Автоматическая запись характеристики для зависимого от ЭДС регулирования с понижением поля и автоматическая оптимизация регулятора ЭДС в режиме понижения поля Дополнительно можно все параметры настроенные при автоматической оптимизации изменить вручную с панели управления Контроль и диагностика Индикпция рабочих значений Через параметр r индицируется рабочее состояние преобразователя Для индикации результатов измерений имеется около параметров дополнительно можно использовать для вывода на индикацию рабочих значений регулятора сигналов конекторов из состава программного обеспечения Примеры результатов измерений выводимых на индикацию заданное значение текущее значение состояние двоичных входоввыходов сетевое напряжение частота сети управляющий угол входывыходы аналоговых клемм входы и выходы регулятора индикация ограничений Trace функции  при помощи выбора Traceфункций сохранить в памяти до ми измеряемых величин с разбивкой на точек измерения Измеряемая величина или возникновение сообщения о неисправности может параметрироваться как триггерное условие При помощи выбора триггерной задержки становится возможным запоминание предшествующего и последующего события Период опроса памяти  измеряемых величин может параметрироваться в пределах от до мс Результаты измерений могут выводиться на панель управления или через последовательный интерфейс Сообщения об ошибках Каждому сбойному сообщению присвоен номер Дополнительно для каждого сообщения запоминается время его возникновения Благодаря этому становится возможным быстрое обнаружение причин неисправности В диагностических целях запоминаются последние сообщений об ошибках с номером сообщения с ошибочным значением и временем возникновения При возникновении ошибки Двоичный выход Неисправность Stoerung устанавливается на низкий уровень LOW функция выбора Привод выключается блокировка регулятора ток I блокировка импульсов отключение реле защита сети ВКЛ Квитирование сообщений об ошибках может производиться по выбору с панели управления через двоичные клеммы выбора или через последовательный интерфейс После квитирования ошибки устанавливается состояние Блокировка включения Это состояние отменяется сигналом AUS ОТКЛ Lсигнал на клемме Автоматический повторный пуск внутри параметрируемого отрезка времени в пределах от до с возможен повторный автоматический пуск Если время установлено на нуль следует немедленное сбойное сообщение при пропадании сети без повторного пуска При перечисленных ниже сбойных сообщениях возможен повторный пуск пропадание фазы возбуждение или якорь пониженное напряжение перенапряжение пропадание питания электронной части пониженное напряжение на параллельном преобразователе SIMOREG Различают следующие группы сбойных сообщений Сбои сети пропадание фазы сбой в контуре возбуждения пониженное напряжение частота сети  amplt  или ampgt  Гц Сбои интерфейса интерфейс основного прибора или интерфейс к дополнительным модулям поврежден  Сбои привода сработал контроль регулятора по скорости регулятора по току по ЭДС по возбуждению привод заблокирован ток якоря не возможен  Срабатывание электронной защиты двигателя от перегрузок контроль по I t  Срабатывание контроля по тахогенератору и сообщение о превышении скорости Сбои при запуске в эксплуатацию Сбои электронных модулей Сбойные сообщения от контроля тиристоров эти сообщения могут возникать только тогда когда активирован контроль тиристоров на соответствующий параметр При этом проверяется способен ли тиристор блокироваться и закрываться а также может ли он открываться  Сообщения об ошибках сенсоров двигателя при установленной опции расширения клемм контроль длины щеток состояние подшипников поток воздуха температура двигателя Внешние ошибки через двоичные клеммы выбора Отдельные сообщения об ошибках можно отключать деактивировать через параметры Некоторые сообщения об ошибках отключены в состоянии заводской поставки и должны быть активированы через параметры Предупреждения  Предупреждения сообщают об особых состояниях которые еще не ведут к выключению привода Возникшие предупреждения не должны квитироваться  тк они сбрасываются автоматически если причина предупреждения более не возникает При возникновении нескольких предупреждений Двоичная выходная функция предупреждение устанавливается на низкий уровень LOW функция выбора и Предупреждение индицируется миганием светодиода Fault Различают следующие группы предупреждений перегрев двигателя расчетное значение I t достигнуто на Предупреждение от сенсоров двигателя только при установленной опции расширения клемм контроль состояния подшипников вентилятора температуры двигателя Предупреждения от привода привод блокирован не возможен ток якоря Внешнее предупреждение от двоичных клемм выбора Предупреждения от дополнительных модулей  Защитное отключение ESTOP Функция ESTOP служит для размыкания контактов реле клеммы для управления главным контактором независимо от электронного блока управления и функциональности микропроцессорного модуля основной электроники в пределах мс При сбое в основной электронике при помощи задания I достигается то что главный контактор отключается в обесточенном состоянии После ввода ESTOP привод приходит в состояние неуправляемого выбега В распоряжении имеются следующие возможности для реализации функции ESTOP Режим выключателя размыкание  выключателя между клеммами запускает ESTOP Кнопочный режим размыкание контакта между клеммами запускает ESTOP с запоминанием отключения Замыкание рабочего контакта между клеммами ведет к сбросу функции После сброса функции ESTOP привод продолжает оставаться в состоянии Блокировка включения Это необходимо квитировать запуском функции Состояние покоя например через размыкание клеммы Указание функция ESTOP не является функцией аварийного отключения NOTAUS по EN Последовательные интерфейсы Имеются следующие последовательные интерфейсы Последовательный интерфейс на разъеме Х PMU для протокола USS  по RS или RS Для подключения опциональной панели управления OPS или для SIMOVIS Последовательный интерфейс на клеммах основного электронного блока RS двухпроводный или четырехпроводный для протокола USS или связи peertopeer связь между равноправными узлами последовательный интерфейс на клеммах расширения опция RS двухпроводный или четырехпроводный для протокола USS или связи peertopeer связь между равноправными узлами PROFIBUSDP через дополнительную карту опция SIMOLINK  через дополнительную карту опция с подключением по оптоволоконному кабелю Физика интерфейсов RS интерфейс в диапазоне напряжения В для связи точка за точкой RS двухтактный интерфейс в диапазоне напряжения В помехозащищенный дополненный для шинной связи с максимум абонентом Протокол USS  Открыто предлагаемый  SIEMENSпротокол может без проблем использоваться в других системах например в ПК в любых управляющих ведущих устройствах Привод работает как ведомый Slave в системе MasterSlave Привод может быть выбран при помощи присвоенного ему Slaveномера Через протокол USS возможен обмен следующими данными Данные PKW для записи и считывания параметров Данные PZD данные процесса такие как управляющее слово задание слово состояния текущее значение Данные передачи текущее значение выбирается номером конектора в параметрах данные приема задание представляют собой номер конектора который может действовать на любой точке воздействия Протокол Peertopeer  Этот протокол служит для связи приборприбор При таком способе работы по последовательному интерфейсу происходит обмен данными между преобразователями Благодаря использованию последовательного интерфейса в качестве проводного соединения можно принимать данные от предыдущего прибора которые потом подготавливаются например при помощи мультипликативной оценки к передаче на следующий прибор Для этого используется один только один последовательный интерфейс Могут иметь место следующие типы обмена данными между преобразователями Передача управляющих слов и текущих значений Прием управляющих слов и текущих значений При этом можно передавать до пяти слов данных в направлении передачи и столько же в направлении приема Обмен данными производится через номера конекторов и точки воздействия Последовательные интерфейсы могут работать одновременно Так можно по первому интерфейсу осуществить связь с автоматизирующим устройством протокол USS для управления диагностики и получения главного задания Второй интерфейс выполняет по протоколу peertopeer функцию каскада заданий Клеммные колодки управления Клеммы на микропроцессорном модуле главный модуль электроники Штекеры на простой панели управления PMU Опорное напряжение P нагрузочная способность        mA  Опорное напряжение N нагрузочная способность       mA Штекер X для подключения OPS RS или RS двухпроводный макс kБод интерфейс USS  аналоговых входа через дифф усилитель разрешающая способность  до Бит  до В  до mA  до mA Клеммы на модуле управления Аналоговый вход для датчика температуры двигателя через PTC or KTY Аналоговый тахогенератор  до  В для макс скорости Аналоговый выход истинного времени для текущего значения тока относительно массы В для номинального тока прибора макс mA ESTOP аналоговых выхода относительно массы  до В разрешение бит макс mA Клеммы на опциональном расширении клемм Оцифровка имульсного датчика для  или вольтового датчика дорожки и нулевая метка максимальная частота  kГц двойных входа выбора через оптрон используемые также как интерфейс к двигателю  P power supply mA for pulse encoder  двойных входа выбора относительно массы  двойных входа выбора относительно массы с функциями расширения аналоговых входа отн массы разрешение бит двойных выхода отн массы  открытый эмиттер P способность  mA аналоговый вход для оценки температуры двигателя через PTC или KTY Последовательный интерфейс RS двух или четырехпроводной макс  kБод двоичных выхода P открытый эмиттер относительно массы нагруз способность мА Блок питания P для управления  двоичными входами аналоговых выхода относительно массы В нагрузочная способность мА разрешение бит клемм для приборной массы  Последовательный интерфейс RS двух или четырехпроводный макс кБод   Параллельный интерфейс штекера для параллельного подключения преобразователей SIMOREG   Блок питания P для управления двоичными входами   клемм для приборной массы Функции Функции регулирования в якорном контуре Задание скорости вращения Источник задания скорости и его дополнительных значений может быть задан через параметрирование Аналоговая величина  до В до mA от до mA Через встроенный потенциометр двигателя Через бинектор с функциями фиксированное задание толчковый режим ползучесть  Через последовательный интерфейс основного прибора Через дополнительный модуль Нормирование производится таким образом чтобы задания состоит из основного и дополнительного заданий соответствовало максимальной скорости Задание может быть ограничено по максимальному и минимальному значению через параметр или конектор Кроме того в программном обеспечении имеются адресные ячейки чтобы например можно было бы перед или после главного задания подать дополнительное задание Через бинектор можно выбрать функцию Разблокировка задания После параметрируемого фильтрования элемент РТ суммарное задание передается далее на вход регулятора скорости При этом действует дополнительный датчик разгона Текущее значение скорости В качестве сигнала для текущего значения скорости может быть выбран один из четырех источников Аналоговый тахометр Напряжение тахогенератора может составлять при максимальной скорости от до В Согласование напряжения производится через параметр Импульсный датчик  Тип импульсного датчика число штрихов на один оборот и максимальная скорость вращения настраиваются через параметры В электронном блоке оцифровки сигналы датчика симметричные с дополнительной инвертированной дорожкой или несимметричные относительно массы могут быть обработаны до максимального дифференциального напряжения В Через параметры выбирается номинальный диапазон напряжения датчика или В При В питание датчика можно производить прямо от преобразователя SIMOREG датчики рассчитанные на В требуют внешнего источника питания Оцифровка импульсного датчика производится при помощи считывания дорожек дорожка дорожка и нулевая метка Однако есть возможность использования импульсного датчика и без нулевой метки При помощи нулевой метки имеется возможность фиксации одной позиции Максимальная частота импульсов датчика может составлять кГц Рекомендуется использовать датчики с числом импульсов на один оборот изза высокой точности при малых скоростях вращения  Режим работы без тахогенератора с регулированием ЭДС Для регулирования ЭДС датчик скорости не требуется Для этого в SIMOREG измеряется выходное напряжение преобразователя Измеренное напряжение якоря компенсируется с внутренним падением напряжения двигателя IR компенсация Величина компенсации выбирается автоматически в процессе оптимизации регулятора тока Точность этого процесса регулирования определяется изменением сопротивления в якорном контуре двигателя зависящего от температуры и составляет около Рекомендуется процесс оптимизации регулятора тока для достижения наивысшей точности проводить при рабочей температуре машины Регулирование ЭДС можно использовать тогда когда требования к точности не очень высоки невозможна встройка датчика и двигатель работает в диапазоне якорного напряжения Внимание в этом режиме работы не возможно зависимое от ЭДС понижение поля  Cвободно выбираемый сигнал текущего значения скорости Freely selectable actual speed signal Для этого режима можно использовать любые номера конекторов в качестве сигнала текущего значения скорости Такая настройка выбирается прежде всего тогда когда регистрация текущего значения скорости производится технологическим модулем  Перед передачей значения скорости на регулятор скорости его можно сгладить при помощи параметрируемого сглаживания элемент РТ и двух регулируемых полосовых фильтров Полосовые фильтры применяются прежде всего там где присутствует механический резонанс для того чтобы подавить резонансные частоты Добротность фильтров можно настраивать на резонансные частоты  Датчик разгона Датчик разгона преобразовывает вводимое задание при скачкообразном изменении в непрерывно изменяемом во времени сигнале задания Время разгона и замедления можно настраивать независимо друг от друга Дополнительно датчиком разгона используется сглаживатель начала и конца который работает в начале и в конце времени разгонаВсе времена датчика разгона настраиваются независимо друг от другаДля времен датчика разгона имеется три блока параметров которые могут быть выбраны через двоичные входы выбора или через последовательный интерфейс через бинектор Переключение параметров датчика разгона может производиться во время работы Значение блока параметров можно дополнительно мультипликативно оценивать через конектор для изменения данных датчика разгона через конектор При вводе времени датчика разгона равного нулю задание скорости напрямую передается на регулятор скорости Регулятор громкости Регулятор скорости сравнивает задание и текущее значение скорости вращения и при отклонении выдает регулятору тока соответствующее задание по току принцип регулирование скорости при помощи вспомогательного регулятора токаРегулятор скорости выполнен как PIрегулятор с дополнительной выбираемой Dкомпонентой Кроме того переключаемая статическая часть является выбираемой Все параметры регулятора можно настраивать независимо друг от друга Значение К р усиление можно адаптировать в зависимости от сигнала конектора внешнего или внутреннего При этом Русиление регулятора скорости можно настроить в зависимости от текущего значения скорости от текущего значения тока от разности заданного и текущего значений или от диаметра обмотки Для высокой динамики контура регулирования скорости он является управляемым Для этого например в зависимости от трения и момента инерции привода после регулятора скорости добавляется моментальное значение задания Определение компенсации трения и инерции можно производить в процессе автоматической оптимизации Выходное значение регулятора скорости можно настраивать через параметры сразу же после разблокировки регулятора В зависимости от параметрирования можно обойти регулятор скорости и регулировать преобразователь по моменту или по току Дополнительно имеется возможность переключения регулирования скорости и регулирования момента во время работы через функцию выбора ведущееведомое переключение Функция выбирается как бинектор через двоичную клемму выбора или через последовательный интерфейс Ввод задания по моменту производится через выбираемый конектор и может поступать через аналоговую клемму или от последовательного интерфейса В ведомом режиме режим регулирования момента или тока работает ограничение регулятора При этом можно в зависимости от устанавливаемого в параметрах ограничения скорости воздействовать на регулятор чтобы исключить недопустимый разнос привода Привод при этом ограничивается на настраиваемое отклонение скорости Ограничение момента В зависимости от параметрирования выход регулятора скорости представляет собой либо задание момента либо задание тока В режиме регулирования момента выход регулятора скорости оценивается совместно с потоком машины и затем в виде задания по току передается на регулятор тока Режим регулирования момента используется прежде всего при понижении тока чтобы независимо от скорости вращения можно было бы ограничить момент двигателя Перечень доступных функций Независимая установка положительной и отрицательной границы момента через параметры Переключение ограничения момента через бинектор в зависимости от параметрируемого значения скорости Свободное задание ограничения момента при помощи сигнала конектора например через аналоговый вход или через последовательный интерфейс В качестве действующего ограничения момента всегда принимается наименьшая заданная величина После ограничения момента можно дополнительно прибавить задание момента Ограничение тока Ограничение тока устанавливаемое после ограничения момента служит для защиты преобразователя и двигателя В качестве действующего ограничения тока всегда принимается наименьшая из заданных величин Следующие значения ограничения тока могут быть установлены Независимое задание положительных и отрицательных пределов для тока через параметры задание максимального тока двигателя Независимая установка положительного и отрицательного ограничения тока через параметр установка максимального ограничения тока двигателя Свободное задание токоограничения через коннектор например от аналогового выхода или через последовательный интерфейс.
