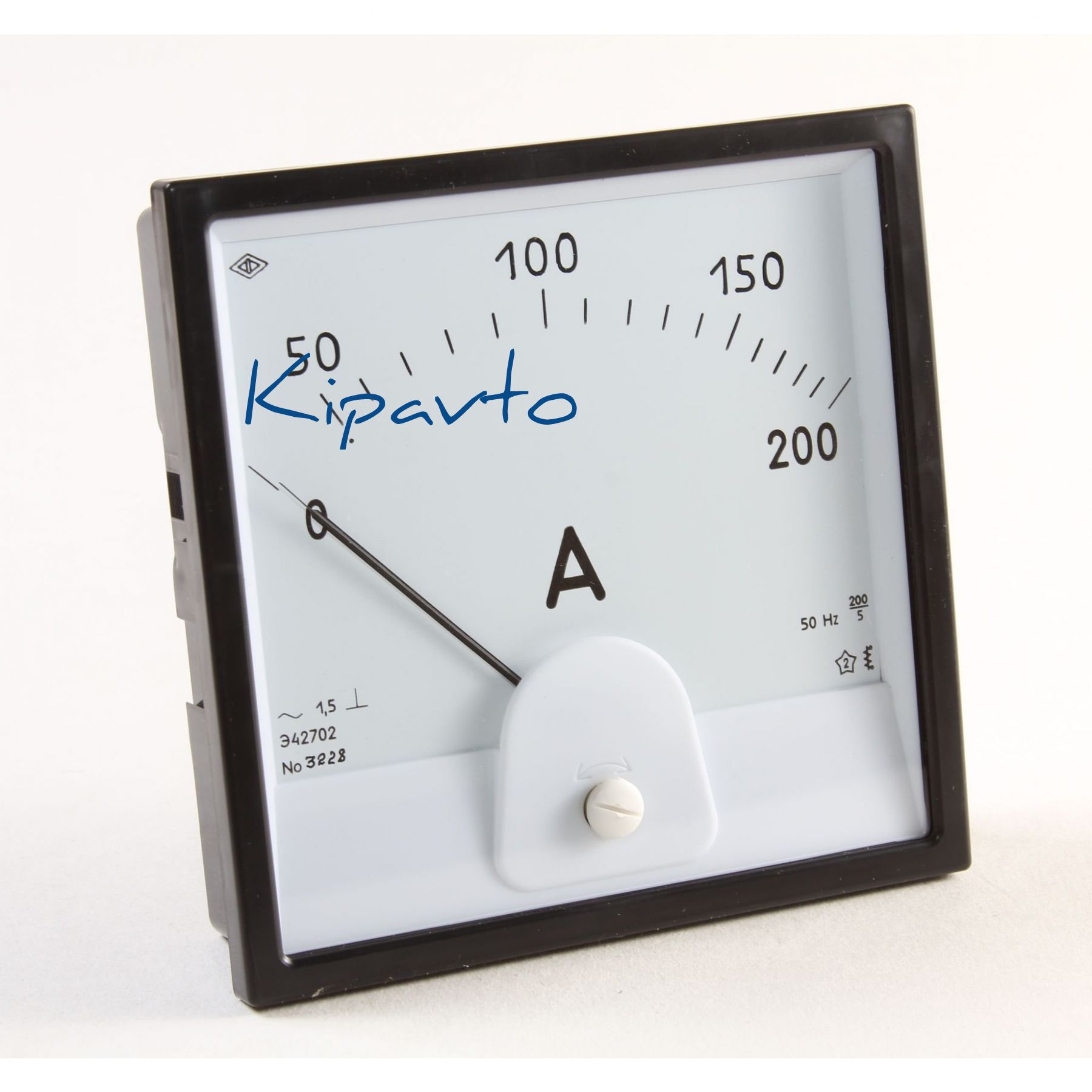

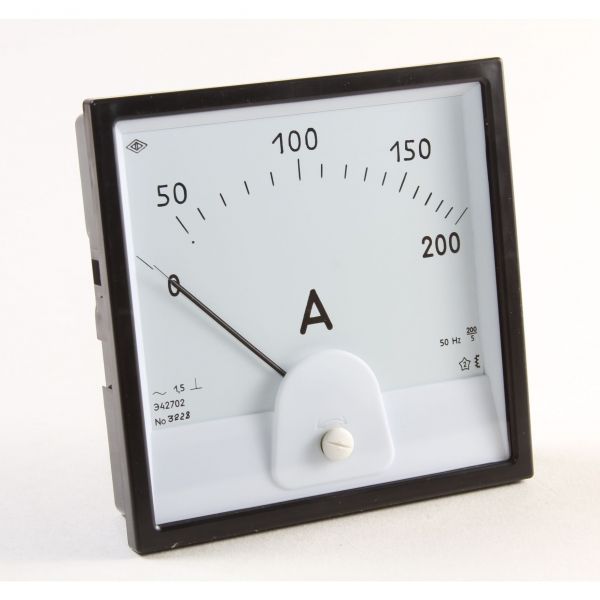

Ц42702 Амперметры и вольтметры щитовые Амперметры и вольтметры Ц42702 для измерений переменного тока и напряжения выпускаются двух видов: – магнитоэлектрической системы с выпрямителем; – электромагнитной системы. Амперметры и вольтметры Ц42702 позволяют измерять токи в пределах от 25 µА до 100 А и напряжения от 0,5 В до 750 В при прямом включении. Для расширения диапазона измерения: по току применяются трансформаторы тока типа ТОП-0,66, по напряжению – трансформаторы напряжения. Амперметры и вольтметры Ц42702 изготавливаются с нулевой отметкой на краю диапазона. Приборы Ц42702 могут быть изготовлены со шкалами в любых единицах измерения по желанию заказчика. По конструктивному исполнению приборы для измерения переменного тока делятся на две группы: – приборы с квадратными лицевыми панелями и круглыми корпусами; – приборы с квадратными лицевыми панелями и квадратными корпусами. Степень защиты по лицевой панели IP50 или IP54, степень защиты токоведущих стержней – IP00. Ц42702 могут поставляться с защитными колпачками КЗ-4. Необходимость поставки указать при заказе. Технические характеристики амперметров и вольтметров Ц42702 Тип прибора Ц42702 Размер лицевой панели, мм 120х120 Вырез в щите, мм 112х112 Длина шкалы, мм, не менее 90 Класс точности 1,5 Степень защиты IP пылезащищенное IP50 Масса, кг, не более 0,35   Ц42702 конечное значение диапазона измерений коэффициент трансформации способ включения условия эксплуатации мA – 10; 20; 30; 50; 100; 250; 500 Непосредственно Температура -40…+50 °С, относительная влажность 95 % при  температуре 35 °С. Нормальная область частот 50-1000 Гц. Виброустойчивость: ускорение 5 м/с2, частота 20 Гц. Вибропрочность: ускорение 15 м/с2, частота 30 Гц. Ударопрочность: ускорение 70 м/с2, частота 10…50 ударов в мин., 1000 ударов В – 15; 30; 50; 75; 100; 150; 250; 300; 400; 500; 600 В – 450; 500; 600; 750 0-450В — 380/100; 0-500В — 500/100; 0-600В — 500/100; 0-750В — 750/100 Через трансформатор напряжения со вторичным напряжением 100 В кВ – 3,5; 4; 6; 7,5; 12,5; 15; 17,5; 20; 25; 40; 125; 150; 175; 200; 250; 400; 600 0-3,5кВ — 3000/100; 0-4кВ — 4000/100; 0-6кВ — 6000/100; 0-7,5кВ — 600/100; 0-12,5кВ — 10000/100; 0-15кВ — 13800/100; 0-17,5кВ — 15750/100; 0-20кВ — 18000/100; 0-25кВ — 20000/100; 0-40кВ — 35000/100; 0-125кВ — 110000/100; 0-150кВ — 150000/100; 0-175кВ — 150000/100; 0-200кВ — 200000/100; 0-250кВ — 220000/100; 0-400кВ — 330000/100; 0-600кВ — 500000/100 Для приборов Ц42702 первичный ток и напряжение трансформатора совпадает с верхним пределом диапазона измерения. Для вольтметра Ц42702 первичное напряжение трансформатора соответствует данным, приведенным в таблице. Возможно изготовление приборов с другими диапазонами измерений и для включения через трансформатор тока с вторичным током 1А.
